Теплоаккумулятор для твердопаливного котла своїми руками - інструкція з кресленнями і відео

Що таке теплоаккумулятор?

Про те, як змонтувати теплоаккумулятор, ми і розповімо в наступних рядках. Однак спочатку давайте розберемося, що представляє собою описуваний агрегат, призначений для твердопаливного котла. Все просто: це ємність, сберегающая теплову енергію котла за рахунок збору певної кількості теплоносія. Установка такого елемента системи вирішує відразу кілька завдань:

• підвищує ефективність опалення - при повній зупинці котельного обладнання ця ємність поповнює контур обігріву новими дозами гарячої води,
• допомагає заощадити тверде паливо - за рахунок наявності в системі теплоаккумулятора котел можна не топити вночі,
• подовжує життя всієї системи,
• запобігає перегріванню опалювального контуру, приймаючи надлишки тепла на себе,
• допускає можливість об'єднання в собі альтернативних джерел енергії, таких, як тени від сонячних батарей.

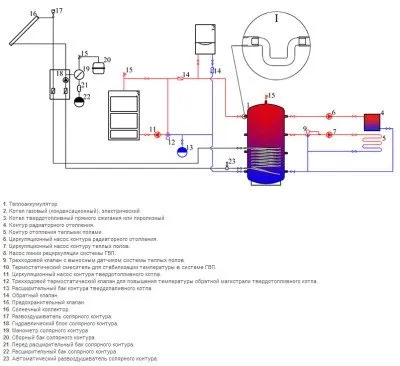

Схема з теплоаккумулятором

По суті, пристрій описуваної ємності нескладне, при бажанні легко виготовити теплоаккумулятор виключно своїми руками. Його конструкція, власне, включає такі елементи:

• сама ємність,
• утеплювач всього корпусу,
• вхідний патрубок-введення,
• вихідний патрубок-висновок,
• внутрішні змійовики.

Останній елемент - змійовик - є, в основному, у покупних теплових акумуляторів, що виготовляються на виробництві. Тобто, у такого обладнання теплоносій курсує по численним трубчастим змеевикам всередині сухий ємності. А теплоаккумулятор, який легко зробити своїми руками - це просто пустотіла бак без змійовиків. Саме всередині цієї ємності і зберігається зібраний теплоносій. З даних рядків ясно, що існує два види описуваних агрегатів:

• ємність зі змійовиками всередині, призначеними для заощадження теплового агента,
• найпростіший теплоаккумулятор у вигляді бочки для заощадження теплоносія.

Тепер повинен бути зрозумілий принцип роботи акумулює агрегату для твердопаливного котла. При роботі обладнання на жорсткому пальному теплоаккумулятор поповнюється гарячою водою. При відключенні котла, ця вода підживлює систему опалення.

Також легко виявити переваги та недоліки двох зазначених нами видів зберігаючих пристроїв. Якщо тепловий акумулятор виконаний зі змійовиками, то

• збільшується період збереження тепла,
• збільшується загальна ефективність системи,
• однак, такий агрегат неможливо зробити в домашніх умовах.

Якщо ж тепловий акумулятор виконаний без змійовиків, за принципом зберігання теплоносія в бочці, то

• він дуже легко виготовляється своїми руками, досить мати мінімум засобів і відповідну ємність,
• але у нього невеликий ККД.

Далі розглянемо, як зробити такий теплоаккумулятор для твердопаливного котла з простого металевого циліндра.

Як зробити теплоаккумулятор для твердопаливного котла з бочки

Попередньо необхідно розрахувати обсяг необхідної ємності і зробити креслення. На кресленні потрібно зобразити стандартну бочку, в яку входить два трубопроводи. Один з них транспортує теплоносій від теплообмінника котла, а другий переправляє гарячу воду до радіаторів опалення. Залишається лише порахувати габарити бочки, точніше, її обсяг. Знаючи обсяг, легко визначити діаметр і висоту за довідковими даними.

Почнемо розрахунок. Припустимо, наш теплової генератор на твердому паливі повністю не діє вночі протягом 4 годин (після охолодження), а площа нашого невеликого дачного будинку 30 кв. м. Отже, бочка повинна віддавати в годину приблизно одну десяту площі - 3 кВт. Разом, 12 кВт за ніч. При цьому різницю температур бочки і опалення приймемо максимум 40 градусів (скажімо, якщо в ємності вода нагріта до 90, то в радіаторах - хоча б до 50).

Згідно шкільного курсу фізики, m = Q / Ct, де

• Q - вся теплова енергія, у нас це 12 кВт,
• С - питома теплоємність агента, тобто води, що дорівнює 0,0012 кВт / кг х гр. Цельсія,
• t - різниця температур.

Отримуємо по цій формулі: m = 12 / 0,0012х40 = 250 кг. Таким чином, можна прийняти обсяг води рівний 250 літрів. Виходить, як теплоаккумулятора для твердопаливного котла при заданих умовах нам підійде металева бочка на 250 літрів. Зразкові розміри такої бочки - 600х900 мм. Тобто діаметр дорівнює 0,6 м. А висота (довжина) - 0,9 м.

Що потрібно взяти

Для процесу виготовлення нашого теплоаккумулятора необхідно заготовити такі матеріали та інструменти.

• Звичайна металева бочка, її можна купити в магазині,
• зварювальний апарат з маскою і електродами,
• електроінструмент типу «болгарки» та диски шліфувальні й відрізні, дриль і свердла, коронка по металу.
• два стандартних сталевих патрубка для опалення, кожен з різьбленням на кінці, звичайно на 3/4 дюйма,
• мінвата.

Почати процедуру краще за участю помічника. Крім того, повинен бути вже готовий креслення.

Покрокове виготовлення своїми руками

1. Попередньо бочку ретельно зачищають зсередини. Це потрібно для виключення постійного забруднення теплоносія іржею і окалиною. Зачистку можна зробити за допомогою болгарки і шліфувальних кругів.

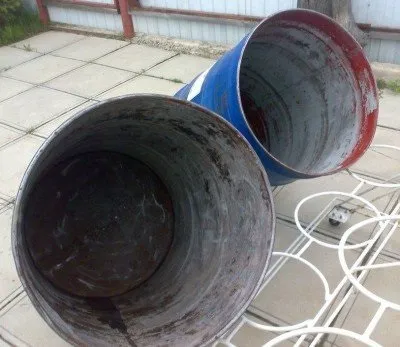

Зачищені зсередини бочки

Далі, необхідно просвердлити два отвори - вхідний і вихідний, під діаметр патрубків подачі. Для цього спочатку застосовують дриль зі свердлом по металу, а потім краще використовувати коронку.

Далі, всередину отриманих отворів ретельно вваривают патрубки для входу і виходу теплоносія, тобто, прогрітій води. На цих патрубках повинна бути нарізана різьба на кінцях, що не приварюють. Пізніше за допомогою цієї різьби будуть прикручувати кульові крани для врізки в загальну систему опалення.

Після цього дуже сумлінно приварюють верхню кришку. Всі зварні шви повинні вийти герметичними щоб уникнути протікання.

Нарешті, утеплюють теплоаккумулятор зовні мінватою, для цього обертають бочку шарами мінеральної вати, після чого ретельно стягують ці пласти, обернувшись бочку, кільцями з металевої кріпильної стрічки.

Нам залишається вмонтувати вузол в систему за допомогою кульових кранів. Теплоаккумулятор повинен розташовуватися відразу після котла, причому за рівнем - вище радіаторів, щоб теплової агент добре їх поповнював з нашої ємності.

Це важливо знати! Не можна використовувати пластикову бочку. Вона не здатна витримати робочу температуру теплового агента, що досягає 90 градусів Цельсія. Стінки такої бочки під час роботи в системі просто почнуть плавитися. Виняток можуть скласти пластикові ємності, на яких вказана виробником максимальна температура вмісту вище 90 градусів. Але в цьому випадку ще потрібно вирішити, як приробити патрубки.

Ще кілька зауважень

Ось ми і зробили простий теплоаккумулятор для невеликої системи опалення. Як підсумок - ще кілька важливих зауважень. Для нашого прикладу необхідний обсяг бочки вийшов 250 літрів. Однак коли будинок великий, може знадобитися накопичувач набагато більшого розміру. В такому випадку краще буде зварити кубічний короб. До того ж, його легше утеплити спеціальними матеріалами.

Деякі умільці використовують для такого варіанту стандартний, так званий європейський, куб об'ємом 1000 літрів. Він продається в багатьох магазинах. Але тут потрібно пам'ятати, що він пластиковий. Як правило, максимальна температура води, яку витримує «єврокуб», дорівнює 70 градусам за Цельсієм, якщо в маркуванні не вказано інше. Так що використовувати дану ємність в системі опалення просто небезпечно.

І ще про утеплювачі. Пінопласт - це ідеальний варіант для кубічного короба з металу. Справа в тому, що даний утеплювач легко клеїти до стінок. Мінвата більше підійде для звичайної бочки, але потрібно буде придумувати, як її закріплювати, адже описаний нами метод з металевими кільцями не обов'язковий до застосування.

Отже, ми описали простий спосіб створення акумулюючої ємності для опалення. У процесі самостійного виготовлення такого агрегату можливі самостійні корективи в описаній технології.
