Теплий електрична підлога під плитку технологія монтажу

Плитка і керамограніт дуже практичні для використання на кухні, у ванній, туалеті і навіть в іншій кімнаті. Але головний їхній мінус в тому, що їх поверхня холодна в будь-який час року. Виправити це можна легко, встановивши систему теплої підлоги. Найпростіший і швидкий спосіб монтажу - це електричний тепла підлога під плитку, про який ми розповімо в цьому уроці.

Швидка навігація по статті

Електрична тепла підлога буває декількох видів:

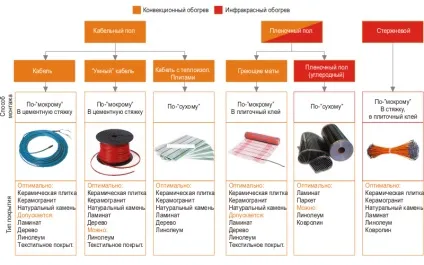

Порівняння електричної теплої підлоги

Для установки в плитковий клей найкраще підходять гріють мати і стрижневою тепла підлога. У цьому уроці ми розповімо тільки про укладання гріючих матів, так як стрижнева система - це тема окремої статті.

На практиці, все що менше 150 Вт / м2 - практично не гріє. Потужність 150-165 Вт дозволяє нагріти температуру до комфортної, але на це йде час. Мати з потужністю 180 Вт / м2 дозволяють швидше нагрівати поверхню підлоги і монтувати їх не в плитковий клей, а в верхній шар стяжки.

Нагрівання поверхні займає півгодини і більше, а після виключення вона остигає за пару хвилин. Якщо заглянути в тех. паспорт до деяких виробникам, то можна взагалі побачити нагрів до заданої температури до 24 годин.

На ділі ж, підігрівом люди користуються рідко. Зазвичай його включають в двох випадках: похвалитися, коли приходять гості і в міжсезоння, коли опалення відключено.

витрата енергії

Електрична тепла підлога вигідний тільки на малих площах

Щоб порахувати витрату електрики, потрібно дізнатися сумарну потужність мату на всій площі, помножити її на відсоток активної добової роботи системи і потім обчислити місячний витрата, помноживши на 24 (години) і 30 (днів).

У вас є ванна кімната площею 4 квадратних метри. З них тільки на двох метрах лежить електричний кабель потужністю 180 Вт / м2.
Разом сумарна потужність системи буде 360 Вт / м2.
У режимі «автомат» тепла підлога буде працювати 60% добового часу. Множимо 360 на 0,6 і отримуємо 216 Вт / год.
Енергоспоживання в добу: 216 * 24 = 5,184 кВт.
Енергоспоживання в місяць: 5,184 * 30 = 155,5 кВт.
Якщо порахувати витрати по поточній вартості 1 кВт в 4,68 рубля (в Москві), то в місяць на підігрів ванній буде йти 728 рублів.

Витрата можна знизити, якщо використовувати дорогі програмовані терморегулятори, за рахунок ефективного управління живленням.

Якщо ви захочете поставити електричну теплу підлогу на великій площі, потрібно враховувати максимальне навантаження на проводку. Ліміт навантаження може бути різним, але орієнтовний значення по СНиП 31-02 «Електропостачання житлових будинків» становить 8,8 кВт на квартиру з електроплитою.

монтаж термоматов

Стандартний комплект нагрівального мату складається з двох елементів:

Термомат в рулоні з силовим кабелем.
Гофра з металевим зондом і заглушкою - для установки всередину неї термодатчика. Вона потрібна для захисту датчика від лугу і вологи. Якщо шар плиткового клею не дозволяє встановити гофру, купується спеціальний вологостійкий датчик.

Стандартна комплектація системи

Додатково потрібно буде придбати:

Терморегулятор. Підбирається виходячи з максимальної потужності енергоспоживання.
Монтажні коробки, якщо терморегулятор буде встановлюватися в стіну.
Виносний датчик температури (зазвичай йде в комплекті з терморегулятором). Краще брати контактний датчик, а не той, який буде вимірювати температуру повітря.
Провід для підключення терморегулятора до мережі. Перетин підбирається в залежності від потужності системи і матеріалу дроти (див. Таблицю нижче)

Перетин дроту, мм 2

Основні правила

Підключення обов'язково потрібно робити через терморегулятор для збереження заданої температури.

Згідно з Правилами улаштування електроустановок (ПУЕ) обов'язкове встановлення ПЗВ (пристрій захисного відключення) з струмом спрацьовування 30 мА, 100 мс і автовимикачі max 10 А (тип C). Системи могутніше 2 кВт рекомендується підключати через окрему проводку з автоматом.

Якщо ви робите установку в ванною або іншому вологому приміщенні, терморегулятор повинен знаходитися в сусідньому сухому приміщенні.

Кабель не можна укорочувати і обрізати! При необхідності можна відрізати тільки провід живлення.

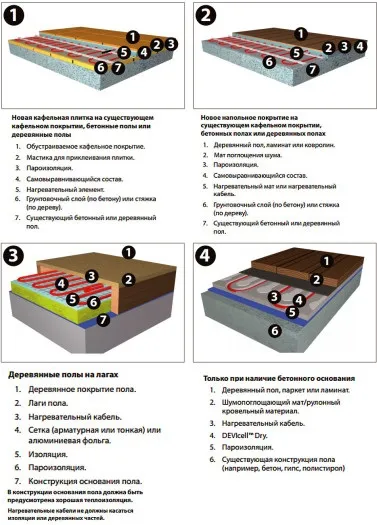

На фото показані можливі схеми монтажу на існуюче покриття або звичайну стяжку

Послідовність установки системи

Визначте місце установки терморегулятора на стіні і зони, де буде лежати термомат. Над теплою підлогою не повинно знаходитися меблів без високих ніжок, сантехніки або побутової техніки. Якщо на стягуванні є демпферні шви, мат не повинен проходити через них. На кожне приміщення використовується окремий терморегулятор і мати. Якщо в кімнаті планується робити кілька фінішних покриттів з різними властивостями, потрібно під кожен з них ставити окремий терморегулятор.

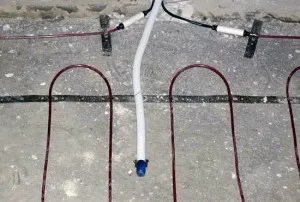

Стандартний термодатчик встановлюється всередину гофрованої трубки. Щоб вона не створювала додаткової нерівності, для неї в підлоги і стіни робиться штроба. Кінець гофри закривається заглушкою, щоб всередину не потрапив розчин. Кінець датчика повинен бути встановлений з відступом 50-100 см від стіни трохи нижче мату, по центру між двома витками кабелю. Не робіть вигини гофри радіусом менше 5 см, для можливості заміни датчика.

Вологостійкий датчик просто фіксується на сітці по центру між двома жилами кабелю. Мінус установки без гофри в тому, що при поломці ви не зможете легко замінити його.

Перед укладанням нагрівального мату потрібно покрити бетонну підлогу грунтовкою, для знепилювання поверхні і збільшення зчеплення плиткового клею.

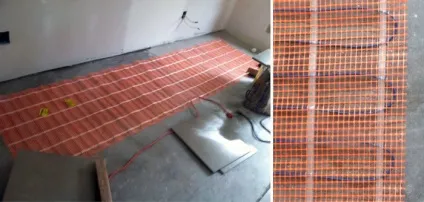

Покладіть нагрівальні мати на обрану зону обігріву. Для отримання потрібної форми, ви можете розрізати сітку і загорнути кабель, але різати його не можна. Сітка кріпиться до підлоги на скотч або скоби, кабелем вгору.

Приклад різання і укладання термомата

Відступайте мінімум 5 см від стін і сусідніх матів, і 10 см від інших нагрівальних приладів.

Після укладання кабелю потрібно заміряти омічний опір за допомогою мультиметра. Воно повинно бути в межах (плюс-мінус 10%), які написані в інструкції або гарантійному талоні виробника.

Підключення та установка терморегулятора

Схема підключення системи

Підключення теплої підлоги і терморегулятора до мережі повинен проводити тільки професійний електрик при відключеній напрузі.

Зачистіть ізоляцію на виведення монтажних проводів з мату і дроти живлення від 220В на 5-7 мм.

Підключіть дроти до клем терморегулятора, згідно зі схемою його підключення, яка вказана в інструкції.

Екрануюча обмотка кабелю повинна бути з'єднана безпосередньо з заземленням.

Укладання плитки

Укладання можна робити відразу на плитковий клей, або попередньо заливати мати стяжкою (товщиною мінімум 2 см). Заборонено укладати плитку на підкладку з ДСП, фанери або іншого матеріалу.

Нанесіть плитковий клей безпосередньо на мат. У вологих приміщеннях (наприклад, у ванній), спочатку на мати наноситься тонкий шар клею. Після його застигання наноситься гідроізоляція і другий шар клею.
Бажано використовувати спеціальні клейові суміші для теплих підлог, вони більш еластичні.
Рівномірно розподіліть клей зубчастим шпателем. Для цього випадку рекомендується використовувати тільки пластикові гребінки, щоб не пошкодити кабель.
Притисніть на клей плитку або керамограніт, вирівнявши її по рівню. Товщина плиткового клею разом з плиткою повинна бути не менше 2 см. Деякі виробники (наприклад, DEVI) рекомендують робити покриває шар не менше 5 см. Це пов'язано з тим, що при такій прошарку тепло буде розподілятися рівномірно.

висновок

Включати тепла підлога можна тільки після повного висихання клею або стяжки, а це мінімум 28 діб після укладання. Заборонено встановлювати терморегулятор на температуру понад 30 градусів. Щоб не пошкодити кабель при ремонтних роботах, намалюйте і збережіть схему його укладання.

Електрична тепла підлога доцільно застосовувати в приміщеннях маленької площі (до 10 м2), в інших випадках за сумарними витратами на монтаж і оплату енергії, вигідніше буде ставити водяний підігрів. Але в плитковий клей його встановлювати не можна, потрібно робити додаткову стяжку.
