Тепла підлога водяна своїми руками як зробити монтаж

Водяна тепла підлога - це опалювальна система, яка використовує гарячу воду як джерело тепла для приміщення. Принцип роботи такої системи обігріву досить простий: на поверхні підлоги встановлюються спеціальні гнучкі труби, по яких поширюється гарячий теплоносій.

Джерело тепла для такої системи обігріву - це центральна опалювальна система або газовий котел. Монтаж водяної теплої підлоги можна виконати своїми руками, однак перед цим потрібно буде правильно скласти проект і визначитися зі способом підключення.

Як влаштований теплий водяна підлога

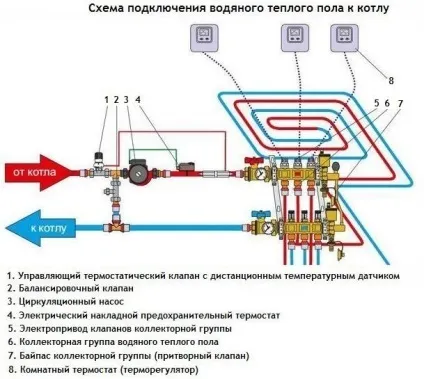

Схема пристрою водяної теплої підлоги

Система водяного теплої підлоги, встановленого в квартирі, складається з:

• Водогрійного котла;
• Циркуляційного насоса;
• Кульових клапанів, встановлених на вході в котел;
• Труб для розводки і укладання опалювальної магістралі;
• колектора;
• Системи регулювання і настройки;
• Фітингів, що з'єднують колектор з трубопроводом.

Котел, який потрібно самому підключити до водопровідної опалювальній системі може бути:

• електричним;
• газовим;
• твердопаливним;
• На рідкому паливі.

Циркуляційний насос входить в комплект більшості моделей котлів, але перед його установкою слід провести розрахунок і з'ясувати, чи вистачить його потужності для системи теплої підлоги. У розрахунок береться потужність опалювального контуру, (кВт) і температура теплоносія.

Колектор розподіляє гарячу воду по опалювального контуру - з його допомогою виробляється налагодження та регулювання теплої підлоги в квартирі. Зробити і підключити колектор за допомогою металопластикових труб можна своїми руками - це дозволить заощадити кошти на монтажі системи.

Пиріг водяної теплої підлоги під стяжку

Пиріг водяної теплої підлоги покладеного в стяжку ділиться на три шари - це:

• Екрануюча підкладка;
• Нагрівальний контур;
• Фінішне підлогове покриття.

Як екранує підкладки застосовується плівка з фольгированним покриттям. Плівка захищає нагрівальний контур від можливих тепловтрат.

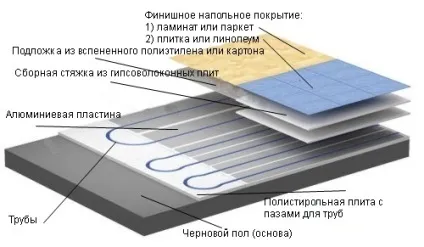

Пиріг водяної теплої підлоги без стяжки

Пиріг водяної теплої підлоги без стяжки складається з:

• Первинного статі;
• Теплоізоляційного шару, краще за все - спеціальне полістирольна плита;
• Алюмінієвих пластин для укладання труб;
• Труб обігріву;
• підкладки;
• Фінішного покриття.

Порівнюючи водяний і електричний тепла підлога, слід зазначити, що:

• Виконати проектування і встановити водяний підлогу складніше і дорожче, ніж електричний, але його експлуатація набагато дешевше. Обігріваючи 10 кв. м. водяна підлога споживає всього лише 1,5 кВт електроенергії на годину.
• Система водяного теплої підлоги відрізняється складністю регулювання температури в квартирі. Регулювання опалення електричних підлог досить проста.
• Стартовий підігрів підлоги у водяної системи займає набагато менше часу, ніж у електричного.
• При великій площі приміщення можна зробити водяна підлога основним джерелом опалення, при невеликій площі кімнати рекомендується здійснювати підігрів електричним теплою підлогою.

Проект водяної теплої підлоги

Перед тим як змонтувати і підключити тепла підлога своїми руками, необхідно скласти проект і монтажні схеми майбутньої системи. Проект визначає:

• Технічні характеристики теплого водяного статі;
• Крок укладання трубопроводу, що виконує підігрів;
• Довжину трубопроводу в кожному опалювальному контурі;
• Розміри бетонної стяжки підлоги (якщо вона застосовується);
• Теплоізоляційні матеріали під системою обігріву;
• Вид підлогового покриття;

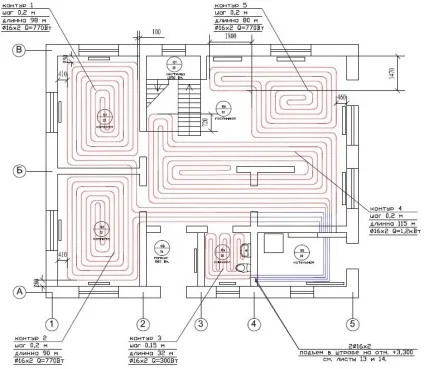

Приклад проекту водяного теплої підлоги

Оптимальну температуру нагрівання підлоги.

Інструкція складання проекту вимагає наявності вихідних даних, в які входить рівень тепловтрат всієї будівлі і кожної кімнати окремо. Крім того, необхідно заздалегідь розрахувати значення температури, яка повинна бути в кожній кімнаті.

Технологія орієнтована на усереднені дані, так водяна підлога в середньому генерує енергію в 100 Вт / м2, що дорівнює середньостатистичним тепловтрат «усередненого будівлі». При складанні проекту потрібно враховувати, що теплий водяний підлогу в кожній кімнаті буде покривати різні тепловтрати. Так, наприклад, в спальні вони становлять 50 Вт / м2, в залі 100 Вт / м2, в санвузлі 75 Вт / м2.

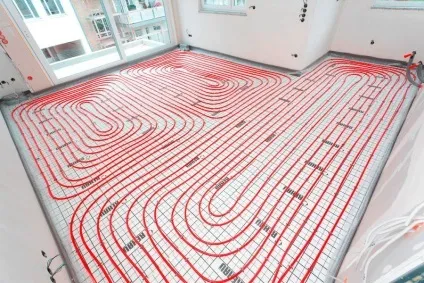

Схема укладання труб

Труби для теплопередающей системи роблять із зшитого поліетилену, поліпропілену, міді, металопластика або нержавіючої сталі. Перевага поліпропіленових труб полягає в їх невисокій вартості. Металопластикові вироби зберігають стабільність форми і не деформуються. Мідні труби мають тривалий експлуатаційний термін і високий ступінь теплопровідності. Труби із зшитого поліетилену відрізняються високою термічною стійкістю і міцністю.

Перед тим як почати укладати систему водяного підігріву підлоги своїми руками, необхідно вибрати крок трубопроводу. Тут крок - це відстань між укладеними трубами, які виконують підігрів підлоги. Крок укладання труб впливає на те, як рівномірно розподілятиметься температура по поверхні підлоги.

Інструкція укладання дозволяє використовувати крок від 5 до 60 см, але частіше за все укладання труб проводиться з кроком в 15-30 см. Вибір цього параметра необхідно робити в залежності від типу і особливостей приміщення, а також показників його розрахункової теплового навантаження. Наприклад, монтувати систему труб з кроком укладання в 15 см рекомендується в санвузлах і всіх тих приміщеннях де важливо рівномірний розподіл тепла по поверхні підлоги при рівні опалювальних навантажень в більш ніж 85 Вт / м2. Укласти труби самому можна з орієнтуванням на наступні схеми:

1. 1 Равлик;
2. 2 Змійка;
3. 3 Подвійна змійка.

Приклад проекту водяної теплої підлоги - равлик, змійка, подвійна змійка

При реалізації схеми укладання «равлик» трубопровід необхідно укласти спіраллю, яка від центру кімнати розкручується до стін. «Равлик» є найбільш популярним і часто зустрічається методом укладання труб своїми руками. Конструкція такої схеми дає можливість подачі і обратке знаходиться поруч, що сприяє вирівнюванню середньої температури підлоги, в якому не виникатимуть холодні зони.

Така схема дозволяє проводити підігрів в найхолодніші ділянки, розташовані уздовж зовнішніх стін. Зворотний контур інструкція дозволяє монтувати ближче до центру кімнати. Робити укладку змійкою можна в приміщеннях з нахилом підлоги - важливо правильно укласти нагрівальний контур в найвищої частини кімнати. Це посприяє самостійного виходу повітря з трубопроводу до колектора.

Розкладка труб подвійний змійкою дозволяє згладжувати нерівномірності обігріву підлоги. Щоб виконати таку укладку, потрібно робити подвійні петлі контурів подачі і обратки. Технологія укладання допускає поєднання схем «равлик» і «змійка» - змійкою труби укладаються по периметру стін, а в середині приміщення вони укладаються спіраллю.

Всі представлені способи безпосередньо залежать від особливостей приміщення і кута нахилу статі.

Порада! У найбільш холодних зонах необхідно збільшити щільність кроку укладання змійкою до 10 см, особливо це стосується ділянок біля зовнішніх стін.

Способи підключення системи теплої підлоги

Підключити своїми руками водяний підлогу слід по ланцюгу з'єднання «труби-колектор-котел». Найбільш поширені варіанти це:

• Системи з використанням колектора.
• Підключення з використанням триходових змішувачів;
• Підключення за допомогою циркуляційного насоса.

При підключенні з використанням колектора система монтується так, щоб до колекторного шафі вільно підбивалися зворотні і подають труби. Далі до труб приєднуються бакові колекторні виходи, що забезпечують подачу і зворотний хід теплоносія. Конструкція забезпечується запірними вентилями, з встановленими в них термометрами для спостереження за температурним режимом.

Кріплення труб, вентилів і інших елементів виконується за допомогою компресорних фітингів. Крім того, кріплення колекторів до контуру водяного статі можна робити за допомогою спеціальних з'єднань - латунної гайки, затискного кільця або втулки опори. На останньому етапі колектор з'єднується з трубами-теплоносіями.

Якщо монтувати і підключати систему з триходовим змішувачем, то встановлювати його слід на виході зворотного контуру. Змонтувати таку систему можна своїми руками, приєднавши безпосередньо триходовий змішувач за допомогою труб до котла.

Колектор потрібно доповнити перехідником, на верхній стороні якого встановлюється повітровідвідник. Цей елемент забезпечить висновок бульбашок повітря з закритою системи. Кріплення всіх компонентів ланцюга можна виконати за допомогою фітингів або затискних кілець.

Якщо система відрізняється слабким напором води, а змішувач не потрібен, то можна встановити циркуляційний насос, обладнаний термостатом. Насос можна підключити до центральної опалювальної системи, однак робити це потрібно після узгодження з дозвільними органами ЖЕКу. Встановлювати насос бажано на зворотному контурі системи, так як при установці на контур подачі він буде забирати зайву воду, що може завдати шкоди центральній опалювальній системі.

Як встановити теплу водяну підлогу зі стяжкою

Система теплої водяної підлоги встановлюється в наступному порядку:

1. 1 Готується підставу - головна вимога до чорнової підлоги це рівна поверхня і сухість.
2. 2 Проводиться гідроізоляційний шар. В якості гідроізоляції може бути використана звичайна поліетиленова плівка. Плівка розстеляється по всій поверхні і на стиках проклеюється скотчем.
3. 3 Укладається демпферна стрічка. Зробити це потрібно по всьому периметру кімнати.
4. 4 Монтується теплоізоляційний шар. Може застосовуватися спінений пінополістирол, поверх якого стелитися плівка з фольгированним покриттям.
5. 5 Відповідно до проведеної розміткою виконується укладання труб.

Після того як будуть проведені гідравлічні випробування, настає черга бетонної заливки. Для того щоб зробити армування, слід застосовувати металеву сітку з перетином дроту 5 мм, з розміром осередків 10х10 або 15х15 см. Заливання фінішної стяжки можна зробити з сумішей для наливних підлог, спеціальних будівельних сумішей або розчину з додаванням пластифікатора. Товщина бетонного шару при цьому не повинна бути більше 30-35 мм.

Порада! Для вирівнювання не застиг стяжки найкраще підійде алюмінієва планка з довжиною до 2 м. Планка допоможе швидко і якісно виконати початкове вирівнювання.

Після завершення робіт потрібно дочекатися повного застигання заливки, після чого стелити декоративне покриття.

Як виконується монтаж без стяжки

Тепла підлога водяного типу може бути встановлений без застосування бетонної стяжки - під полістирольну основу або дерев'яний настильний підлогу.

Укладання під полістирольну основу виконується в наступному порядку:

1. 1 Відповідно до попередньої розміткою укладається пенополистирольная основа у вигляді пластин. Вони скріплюються один з одним за допомогою спеціальних замикаються замків.
2. 2 В пази лягають алюмінієві пластини, поверх яких укладаються труби з орієнтуванням на план укладання нагрівального контуру.
3. 3 Поверх пластин можна укласти гідроізоляційний шар - підійде звичайна поліетиленова плівка.
4. 4 Зверху пластин укладається фінішне покриття.

При використанні дерев'яних модулів виконуються наступні дії:

1. 1 Модулі кладуться на лаги, при цьому дотримується крок в 600 мм.
2. 2 Між лагами укладається гідроізоляційний і утеплювальний шар.
3. 3 Модулі зчіплюються один з одним спеціальними замками.
4. 4 Поверх шару підготовлених модулів кладуться металеві пластини.
5. 5 Зверху металевих пластин проводиться укладання труб відповідно до обраної схеми.
6. 6 Якщо під теплий дерев'яна підлога буде укладатися плитка або лінолеум, потрібно буде підготувати рівну поверхню - зверху металевих пластин покласти гіпсокартонні листи або плити ДСП, закріпити їх і закрити всі стики і щілини за допомогою шпаклівки.
