Простий і примітивний спосіб створення таблиці в Автокад

Перший спосіб. за допомогою якого можна створити таблицю в Автокад. це намалювати таблицю самому. Це найпримітивніший спосіб, яким користуються новачки.

Всі таблиці необхідно створювати відповідно до ГОСТ 21.501-93 - Правила виконання архітектурно-будівельних креслень

Для того, що б намалювати таблицю в Автокад примітивним способом, нам знадобиться команда Відрізок. Зсув і Складний рядок.

Давайте намалюємо першу таблицю - Експлікація приміщень по ГОСТ 21.501-93 (Рис.1)

Рис.1 Експлікація приміщень по ГОСТ 21.501-93

Знаючи розміри таблиці, її легко можна намалювати:

1. Намалюйте Відрізком горизонтальну лінію довжиною 125 мм і вертикальну довжиною 60 мм (наприклад в нашій таблиці буде 5 рядків, тобто довжина вертикальної лінії буде: 20 + 8 * 5 = 60 мм);
2. За допомогою команди Зсув зробіть відступ на задану відстань по горизонталі (15мм, 80мм, 20мм, 10мм) і вертикалі (20мм і 5 разів по 8 мм);
3. Виберіть команду Складний рядок і заповніть всі текстові поля таблиці (Натиснувши на кнопку Складний рядок вкажіть січною рамкою кордон заповнення тексту, зробіть вирівнювання Середина по центру СЦ, вкажіть висоту тексту)

Створення таблиці в Автокад за допомогою настроюваних стилів таблиць

Рис.2 Кнопка Таблиця в Автокад

Другий способсоздать таблицю в Автокад - це скористатися кнопкою Таблиця, яка знаходиться на вкладці Анотації (Рис.2)

Натискаємо на кнопку Таблиця та налаштовуємо її під себе (Рис.3):

1. Вводимо число Стовпців (В нашому випадку 4);
2. Оскільки в даних таблицях немає можливості налаштовувати ширину кожного стовпця і тому ми всі стовпці зробимо однаковими, тобто по 31,25 мм (беремо довжину всієї таблиці 125 мм і ділимо на кількість стовпців - 4, отримуємо 31,25 мм);
3. Структура нашої таблиці буде виглядати наступним чином: 1-й рядок Назва (Експлікація приміщень), 2-й рядок Заголовок (Номер приміщення, найменування ...) і решта 5 рядків Дані, тобто кількість рядків даних вводимо 5 (за нашим прикладом).

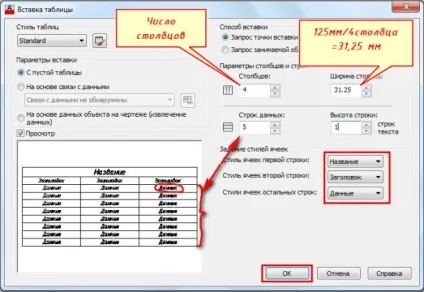

Рис.3 Налаштовуємо стиль таблиці

Вставлена ​​таблиця спочатку не відповідає нашим вимогам, приступаємо до її редагування:

1. Пишемо назву таблиці - Експлікація приміщень і налаштовуємо: для цього виділяємо комірки, які будуть складати нашу назву, натискаємо Об'єднати осередки, ставимо вирівнювання Середина по центру і налаштовуємо висоту тексту;
2. Робимо ширину кожного стовпця у відповідності з нашим шаблоном (Рис.4): виділяємо січною рамкою комірки першого стовпчика затиснувши ліву кнопку миші, заходимо в панель властивостей (Рис.5) (викликати панель властивостей можна натиснувши комбінацію Ctrl + 1) і міняємо ширину осередку з 31,25 мм на 15мм. Таким способом змінюємо ширину інших стовпців;
3. Тепер міняємо висоту тексту і висоту рядка Заголовку (Рис.6): виділяємо січною рамкою і у властивостях вводимо висоту тексту 3 і висоту комірки 20 мм;
4. Виділяємо січною рамкою всі осередки Даних (Рис.7) і в Свойствах ставимо висоту тексту 2,5 мм, а висоту комірки 8 мм;
5. Клікнувши на потрібну комірку, можна швидко ввести всі необхідні дані. Не забувайте ставити вирівнювання для кожного осередку!

Рис.4 Редагуємо ширинустовпця

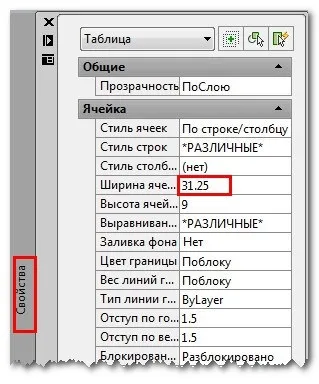

Рис.5 Редагуємо ширинустовпця за допомогою панелі властивостей

Рис.6 Редагуємо висоту рядків за допомогою панелі Властивості

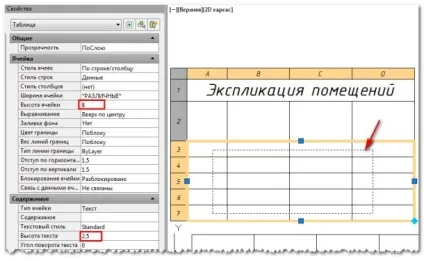

Рис.7 Виділяємо комірки Даних і міняємо висоту осередків і висоту тексту

Тепер залишилося заповнити заголовок і таблиця готова! Як бачите, це більш складний спосіб, який вимагає досвіду! Цим способом я не рекомендую вам користуватися.

Створення і вставка таблиць за допомогою Excel

Третій способсоздать таблицю в Автокад. це вставити створену таблицю з програми Excel.

Цим способом я користуюся постійно, тому що він дозволяє дуже сильно заощадити час і автоматизувати підрахунок і вибірку даних з таблиці.

Оскільки програма Excel вимірює ширину шпальти в Знаках і за замовчуванням становить 8,43 знака, а висоту рядка в Пунктах (1 пункт відповідає приблизно 1/72 дюйма або 0,035 см.). За замовчуванням висота рядка становить 12,75 пункту.

У цих величинах дуже складно визначати і прив'язувати точно розміри нашої таблиці до креслення і тому я склав співвідношення за допомогою яких можна швидко визначити ширину і висоту осередків.

Приклад: Якщо нам необхідно зробити ширинустовпця 15 мм, то нам необхідно 15 х 0,6 знака = 9 знаків

і висоту рядка 8 мм: 8 х 2,65 пункту = 21,2 пункту

Що б Вас не плутати цифрами, перейдемо до практики:

1. Натискаємо ПКМ (правою кнопкою миші) на полях буквених (А, В, С, D ...) (Рис.8) або цифрових (1, 2, 3,4 ...) (Рис.9) для того, що б виділилася вся рядок , або стовпець і натискаємо Ширина стовпця ... або Висота рядка ... і вводимо відповідні значення (Рис.10 і Рис.11);
2. Виділяємо осередки нашої таблиці і натискаємо Все кордону і Товста зовнішня межа (Рис.12);
3. Заповнюємо назву таблиці і форматіруем осередки як на Рис.13;
4. Заповнюємо заголовки, форматіруем осередки (Рис. 14) і вводимо необхідні значення.

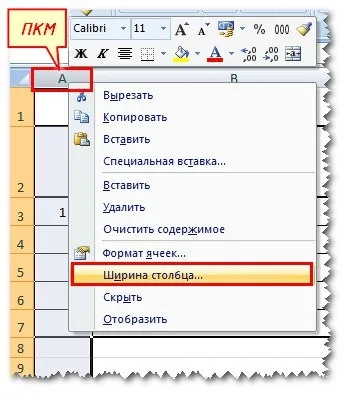

Рис.8 Редагуємо ширинустовпця

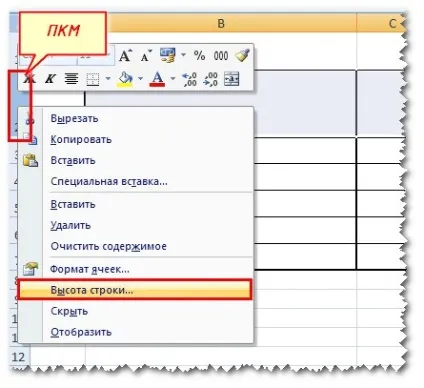

Рис.9 Редагуємо висоту рядка

Рис.10 Вводимо значення ширини стовпця

Рис.11 Вводимо значення висоти рядка

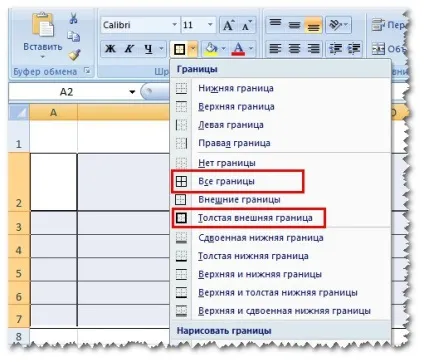

Рис.12 Надаємо нашої таблиці товщину

Рис.13 Налаштовуємо заголовок таблиці

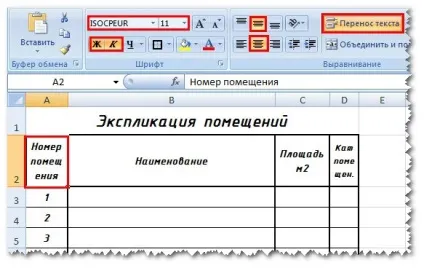

Рис.14 Форматуємо елементи таблиці

Після того, як ми налаштували і відформатували все осередки, приступаємо до підрахунку суми площ, для цього активуємо осередок під площами і натискаємо комбінацію Alt + =. Дана комбінація дозволяємо в автоматичному режимі порахувати суму вищих осередків (Рис.15)

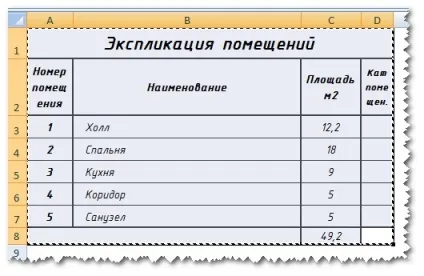

Рис.15 Підраховуємо суму площ

І ще приберемо видимість сітки порожніх клітинок: активуємо вкладку Розмітка таблиці => Параметри листа і знімаємо галочку з Сітка Вид (Рис.16)

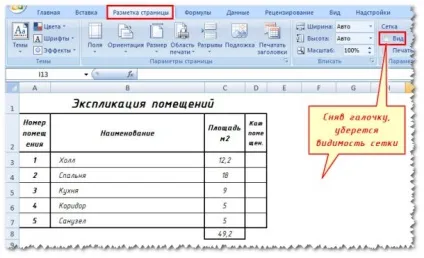

Рис.16 Прибираємо видимість сітки порожніх клітинок

Таблиця готова і тепер її необхідно вставити в Автокад, для цього виділяємо всю таблицю (Рис.17), натискаємо Ctrl + C (Копіювати), заходимо в Автокад і натискаємо Ctrl + V (Вставити) і вказуємо базову точку вставки (Рис.18) .

Рис.17 Виділяємо таблицю і копіюємо Ctrl + C

Рис.18 Вставка таблиці в Автокад

Вихідний Excel файл можна і не зберігати, а просто закрити.

Редагування Excel таблиці

Для того, що відредагувати таблицю, внести зміни в дані, натисніть на виділеній таблиці ПКМ => OLE => Відкрити (Рис.19)

Рис.19 Редагування таблиці Excel

Відкриється Excel файл в якому можна внести зміни, кнопку зберегти натискати не потрібно, необхідно просто закрити файл. Зміни в Автокаде відбудуться автоматично!

Даний спосіб складання специфікацій, на мою думку найефективніший і дозволяє автоматизувати підрахунок даних в таблицях і я його Вам РЕКОМЕНДУЮ!

p.s .: Скачайте вихідний Excel файл з готовою таблицею Експлікація приміщень з даного прикладу: Завантажити

Установка готових таблиць з СПДС

Четвертий спосіб створення таблиці в Автокад - це встановити готову таблицю з модуля СПДС.

Для того, що б вставити готову таблицю з модуля СПДС, виконайте наступні дії:

1. Натискаємо СПДС => Формати => Штампи, відомості (Рис.20);
2. Вибираємо зі списку потрібну нам таблицю, наприклад Експлікація приміщень і натискаємо Ок (Рис.21);
3. Вставлена ​​таблиця нагадує нам таблиці з вище розглянутого випадку, і для вставки нового рядка або стовпця необхідно виділити потрібний рядок або стовпець, натиснути ПКМ і вибрати вставити рядок або стовпець (Рис.22);
4. Що б підсумувати осередки необхідно чітко прописувати координати потрібної осередку, наприклад: = С3 + С4 + С5 + С6 і натиснути Enter (Рис.23). Але цей варіант підрахунку не дуже коректно працює.

Рис.20 Вставка таблиць з СПДС

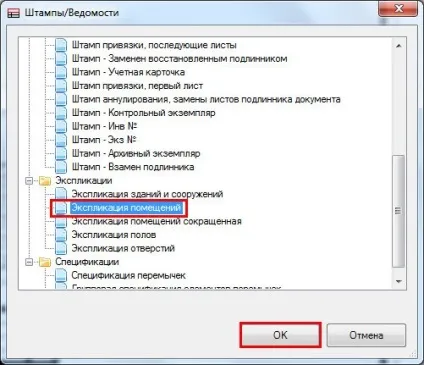

Рис.21 Вставка експлікації приміщень з СПДС

Рис.22 Вставка нового рядка або стовпця

Рис.23 Сума в таблицях

Даний спосіб і дозволяє швидше вставляти типові специфікації і відомості, але не дозволяє виробляти автоматичні обчислення більш складних специфікацій.

Мною даний спосіб використовується частково, для вставки простих специфікацій.

Комбінований спосіб вставки таблиць в Автокад №1

П'ятий спосіб створення таблиці в Автокад - це скористатися комбінованим способом: другим і першим.

Можна швидко створити стиль таблиці за другим способом, налаштувати ширину і висоту рядків, виділити таблицю і натиснути на кнопку розчленувати

Дана таблиця розіб'ється і перетворюється в окремі лінії і текст, тобто далі відбувається редагування за першим способом.

Комбінований спосіб вставки таблиць в Автокад №2

Шостий спосіб вставки таблиці в Автокад - це скористатися комбінованим способом: першим, частково четвертим і другим способом.

Малюємо окремими лініями контур нашої таблиці без тексту, (За першим варіантом) виділяємо її, натискаємо Зібрати таблицю (СПДС => Формати => Зібрати таблицю) (Рис.24)

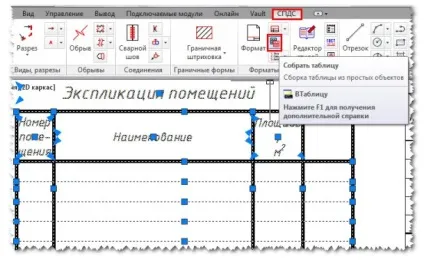

Мал. 24 Збираємо таблицю з окремих ліній

Після того, як ви натиснете на кнопку Зібрати таблицю. таблиця яка складалася з окремих ліній перетворюється в новий стиль таблиці і її можна буде редагувати за другим варіантом.

Підіб'ємо підсумок всього вищесказаного: як бачите, що б створити таблицю в Автокад існуємо багато способів, є прості і складні і я вам рекомендую ознайомитися з усіма, але в першу чергу використовувати вставку таблиць з Excel (третій спосіб) і частково четвертий спосіб, для швидкої вставки готових таблиць з модуля СПДС.

Навчившись швидко створювати таблиці в Автокад, ви заощадите багато часу!
