Світлодіодний ліхтарик з одного батарейкою
- Частина 1 Розбираємо і модернізуємо китайський ліхтарик.
- Частина 2 Схеми для харчування світлодіода від однієї батарейки.
- Частина 3 Збираємо ідеальний ліхтарик на ZXLD381.
Чи можна зробити ліхтарик хоча б з одним світлодіодом, який би міг працювати від однієї 1.5 батарейки або акумулятора? Зрозуміло, можна. Принцип харчування світлодіода тут дуже простий: використовуємо дросель в якості накопичувача енергії від батарейки. Для цього нам знадобиться елементарна схема, до складу якої входить генератор імпульсів, ключ і, власне, дросель. Про те, як зібрати такий блок самостійно, ми розповімо в продовженні цієї статті, а поки розберемо вже готовий ліхтарик китайського виробництва.

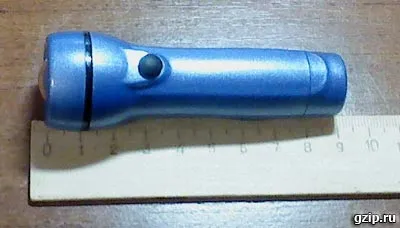

Ліхтарик досить маленький і зручний, але не позбавлений деяких мінусів. Перш за все, він товщі, ніж потрібно. Він приблизно вдвічі товщі батарейки. Дане простір всередині ніяк не використовується, там знаходяться лише ребра жорсткості. Для даного ліхтарика це абсолютно зайве. У ліхтарик встановлений досить слабкий світлодіод. Але все ж незаперечною перевагою даного ліхтарика є наявність всередині перетворювача для живлення світлодіода від однієї полуторавольтовимі батарейки типу ААА, який працює як раз по розглянутому вище принципом - накопичення енергії в дроселі і подальша віддача її светодиоду.
У даній переробці ми замінимо світлодіод на більш потужний, а також забезпечимо можливість заміни світлодіода на будь-який інший без розбирання ліхтарика.
Для початку ліхтарик необхідно розібрати. Для цього потрібно зняти задню кришку і вилучити металеве колечко за допомогою тонкої викрутки. Передня частина ліхтарика закріплена за допомогою клею, для її від'єднання необхідно пройтися по шву тонким ножиком.
Нутрощі ліхтарика після цього легко дістаються. Металевий пелюстка тягнеться вниз до мінусової контакту батарейки.

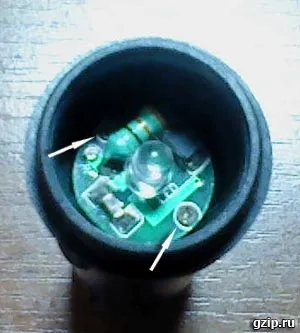

Плата ліхтарика кріпиться двома маленькими болтиками, які потрібно відкрутити.

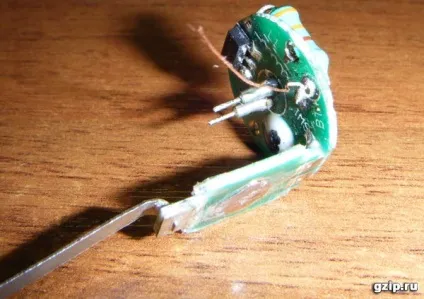

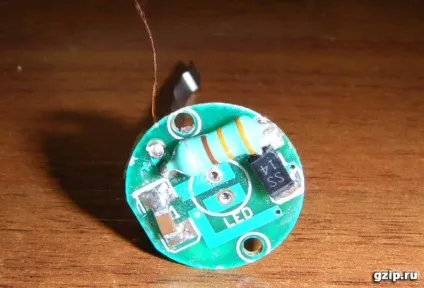

Знімаємо плату ліхтарика. Схема примітна наявністю мікроконтролера, залитого компаундом. Кнопка включення-виключення - це саме кнопка, без фіксації. Також встановлено транзистор з маркуванням 2100A, ідентифікувати яку не вдалося. Крім цих деталей, є: діод Шотткі, конденсатор і дросель.
Випаюємо світлодіод і встановлюємо своєрідний "роз'єм" для нового світлодіода - дві цанги від панельки для мікросхем. Їх потрібно акуратно припаяти з внутрішньої сторони плати.
Припаюємо першу цангу:

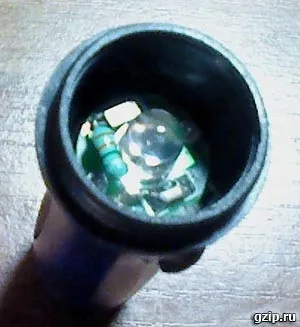

Вид на плату зверху:

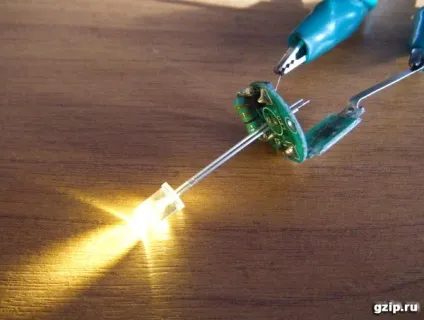

Для перевірки встановлено світлодіод діаметром 5мм на 20cd теплого білого кольору світіння.
Перевіряємо працездатність і продовжуємо. У вийшов роз'єм встановлюємо світлодіод діаметром 8мм на 20cd.
Збираємо ліхтарик в зворотній послідовності.
Ліхтарик світить значно яскравіше.
Прикручуємо ковпачок з лінзою.
Для того, щоб закріпити передню частину (яка спочатку кріпилася на клей), використовуємо маленький гвинтик.
Що ж придумали до теперішнього часу радіоаматори для того, щоб живити яскравий білий світлодіод від однієї батарейки АА або ААА? На жаль, схемотехнічні рішення досить скромні. В основному, все зводиться до блокинг-генератору. Недолік таких схем очевидна: при розряді батареї яскравість світлодіода буде зменшуватися.
Звичайно, зібрати такі схеми потрібно обов'язково - для тренування та перевірки їх властивостей.
Після цього можна переходити до конструювання свого, ідеального ліхтарика.
Схема нашого "ідеального" ліхтарика дуже проста, технологічна і сучасна. Для харчування яскравого білого світлодіода використовується спеціальна мікросхема ZXLD381.
Схема включення мікросхеми - типова, з даташіта. Індуктивність дроселя підбирається до наявного светодиоду. При цьому необхідно дивитися в даташит на дросель, який струм він здатний витримати, не входячи в насичення.

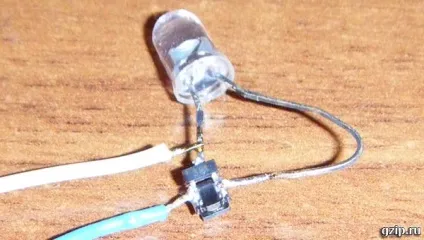

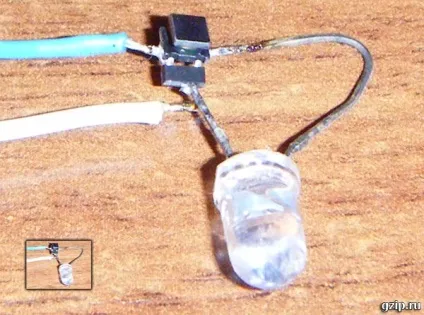

Перевірка схеми. Так як світлодіод в цій схемі є найбільшим елементом, то інші деталі (мікросхема ZXLD381 і дросель) припаиваются до нього.
Мікросхема ZXLD381 припаивается прямо до контактних площадок дроселя.

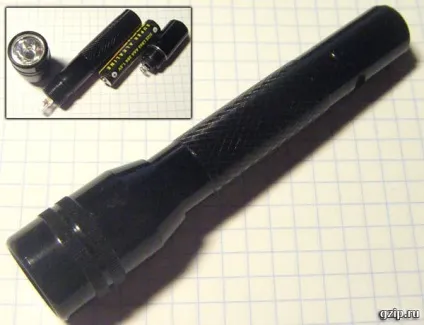

Деталі поміщаються в відповідний маленький ліхтарик з одного батарейкою.
Для побудови ліхтарика з живленням від акумулятора з напругою, великим, ніж 1.5В, можна використовувати мікросхему ZXSC400. має можливість підключення більш потужного світлодіода.
У схему на транзисторі додають зворотний зв'язок на транзисторі зі стабілітроном. я ж робив піталово для китайського мультика від гидридного. кадмиевого акумулятора. якому потрібно 9В, блокинг з 2 додатковими транзисторами зворотного зв'язку. ККД середній вийшов близько 80%, напруга стабільно, я його спецом занизив до 7В. і цим зделал піталово ще більш економним! коли аккум вже не може видати потрібну потужність (сіл), напруга знижується. загоряється індикатор заміни харчування.
Блокінг дуже простий. але його потрібно допрацьовувати під свої потреби, злегка усложняя.Собственно мікросхеми ці- допрацьовані блокинг, звичайно вони вдосконалені грунтовно, але деякі ілюбітелі можуть робити цукерочку з того що є, а не бігають по магазинах. хоч навіть якщо і не треба бігати.
