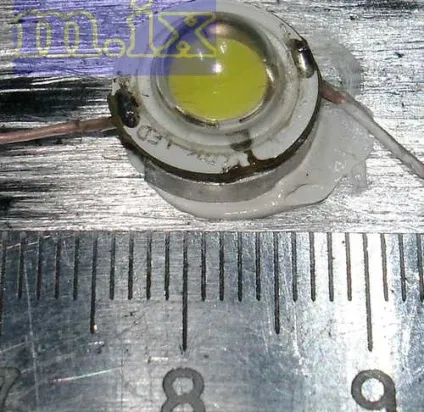

Дісталася лінійка світлодіодів (фото внизу). Виникло питання - на який струм розрахований кожен світлодіод. - тому що хочу використовувати кожен окремо. Пробував підключати до джерела живлення - при 6,5 В світить досить яскраво, при цьому струм споживаний 70 мА і гріється непогано. Зрозуміло, що потрібен тепловідвід - він і є в оригіналі. Знати б точно параметр Forward Voltage, або Forward Current щоб не перевищити струм.

підключати до джерела живлення - при 6,5 В світить досить яскраво, при цьому струм споживаний 70 мА і гріється непогано

- без струмообмежувальні резистора? Сміливо.

без струмообмежувальні резистора? Сміливо.

А що тут такого - якщо в даташіте на світлодіод Forward Voltage - наприклад 6,5 Вольт, то ніяких резисторів не потрібно, головне не перевищити цю напругу. За цим принципом і роблять китайські світлодіодні лампочки для авто - набирають в послідовний ланцюг, щоб відповідало бортовий 14,4 В - природно ніяких резисторів і стабілізаторів там немає - дешево і сердито, точніше дешево і дерьмово тому напряжение в бортовій мережі скаче - соотв. діоди там і дохнуть часто.
Я думаю, що навряд чи хто знає маркування світлодіодів, що застосовують в підсвічуванні TV, моніторів, але може бути хтось, хто ремонтує їх, скаже скільки вольт подається на лінійку і скільки діодів в цій лінійці - думаю можна розділити напругу на число діодів і отримаємо напругу одного діода. Думаю там повинно бути не менше 100 Вольт.

[Quote = "m.ix"] Запросто без резюка 7.5В

Світлодіоди від підсвічування tv, майстерня самоделкина

Здається мені, що цей діод на максимум 7 Вольт - це ж LiTK-5W WHITE 180deg. Я на такому діоді вже багато чого зібрав, хороший напівпровідник, світить яскраво і зручний для монтажу, взасчет гвинта "на тілі" М4.

набирають в послідовний ланцюг.
щоб відповідало бортовой14,4 В
- природно ніяких резисторів
================================
Та ну і без резисторів.

Та ну і без резисторів.

Ну якщо батарея світлодіодів буде розрахована на пряме напруга 14 В. то навіщо там питається резистор. Ось якщо живити світлодіод з прямим напругою 6,5 В від 14 В, то звичайно, тут потрібен в найгіршому варіанті резистор, або в кращому - імпульсний стабілізатор струму.

Zed0. хде-хде ти бачив світлодіоди послідовно, і без резистора? В машині? Тобто, в деякій ланцюга, напруга живлення якої в легку скаче від 10,8 до 17 В, і внутрішній опір джерела напруги в якій настільки мало, що для світлодіодної "гірлянди" його можна сміливо вважати ідеальним джерелом напруги?

Не сміши мене. Ні, звичайно, резисторів там може і не бути, але ось той самий "імпульсний стабілізатор струму", в просторіччі, між нами, людьми малоосвіченими - драйвер світлодіодів, варто обов'язково. І викинь всі свої уявлення про роботу світлодіода. Світлодіод - НЕ лампа розжарювання, а стабілітрон! Коротше, в Гугл, шукати літературу за запитами "характеристика світлодіода вольтамперная", "принцип дії світлодіода", "драйвер світлодіода". З ламерство треба кінчати.

в якійсь ланцюга, напруга живлення якої в легку скаче від 10,8 до 17 В,

При такому расброс напруги, можеш сміливо генератор здавати в ремонт. Там повинно бути від 13,6 до 14,6, все інше неправильна робота генератора.

Ламав як то лампочку, та яка в плафон ставиться. немає там нічого крім трьох світлодіодів і містка. Діоди включені послідовно, а місток явно для того щоб не вибирати полярність.

Не сміши мене. Ні, звичайно, резисторів там може і не бути, але ось той самий "імпульсний стабілізатор струму", в просторіччі, між нсамі, людьми малоосвіченими - драйвер світлодіодів, варто обов'язково. І викинь всі свої уявлення про роботу світлодіода. Світлодіод - НЕ лампа розжарювання, а стабілітрон! Коротше, в Гугл, шукати літературу за запитами "характеристика світлодіода вольтамперная", "принцип дії світлодіода", "драйвер світлодіода". З ламерство треба кінчати.

У справному автомобілі напруга скаче від 12 В - це якщо двигун не заведений до 14,6 В. Я спеціально зазначив, що, китайські вироби не відповідають надійності "дешево і дерьмово тому напряжение в бортовій мережі скаче - соотв. Діоди там і дохнуть часто. " Саме в усіх цих LED лампах немає ніяких драйверів і резисторів. Застосування драйверів сильно підвищило б і без того чималу ціну на виріб. І не треба мене посилати в гугл.

До речі, судячи по картинках в инете, є винятки - там, де використовується один або кілька світлодіодів на низьке пряме напруга ставлять резистори. Можливо десь і ставлять драйвери LEd, але я таких не зустрічав.

Власне, питання не в цьому - питання в тому, на яку напругу розрахована LED лінійка підсвічування TV і скільки на ній світлодіодів, або будь-які інші дані.

судячи по картинках в инете, є винятки - там, де використовується один або кілька світлодіодів на низьке пряме напруга ставлять резистори.
=======================
На всіх лінійках і навіть на китайських гірляндах.

[Quote = "m.ix"] На всіх лінійках і навіть на китайських гірляндах.

Я навпаки, зазвичай зустрічаю світлодіодні збірки без чого або - спеціально в автомагазині просив продавців дати подивитися.

А лампи подібні цим я розбирав - нічого крім склотекстоліти і світлодіодів там немає.

- я не побоюся цього слова - ИДИОТ - набери нарешті то в гуглі слово ІНТЕГРОВАНИЙ. а то звикли - відкрив апарат - візуально нічого несправного не бачу. Важко з лосями розмовляти!

Важко вести конструктивний діалог з людиною, що має віддалене уявлення по заданій тематиці, особливо якщо він хам.
Який до біса інтегрований резистор в светодиоде. Ви взагалі про що. Якщо говорити про опір світлодіода як такому, то це опір обумовлено наявністю p-n переходу. Тут мова взагалі про інше. і питання не в цьому. Можу викласти по іншому - є лінійка світлодіодів 38 шт. від підсвічування TV, скільки на неї подається вольт в самому TV?

малоймовірно - для нього "дросель" подавай для ШІМ. а його в корпус світлодіода - НЕ увіткнеш. а ось резистор

Покажіть мені фотку світлодіода з інтегрованим резистором!

Немає проблем. завжди пжлст!
А вот исчо.
Правда, це індикаторні, про потужні з інтегрованим резистором - поки не чув і не бачив. Швидше за все, саме тому, що аж надто потужна піч виходить на кристалі при таких перепадах напруги.

До речі, по круглої хустці на верхньому знімку - все таки, резистори там?

-20 dB. у мене є і миготливі триколірні.
З плавним переходом з одного кольору в інший.

зліва світлодіоди
з права керуюча мікросхема

m.ix. ну, ти ж просив не миготливі, а з інтегрованим резистором. Миготливі у мене у самого є, а ось з резистором тільки на картинках бачив. І тобі ссилочку дав. Втім, миготливі - це, як мінімум, мультивибратор + токоогранічительний резистор в одному флаконі з світлодіодом.

Zed0. Круті у тя лампочки з КЗ
Що там на маленькому хустці?

Давайте не будемо шукати картинки в інеті і тикати на них пальцем. Ось такі лампи можна знайти і з повноцінним ШІМ на борту. Йдеться про ширвжитку, яким завалені прилавки. До того ж не буде там КЗ в послідовному включенні.

-20 dB. зрозуміло, що струм через СІД потрібно стабілізувати, сам я застосовую в основному ШІМ стабілізатори струму на струми понад 200мА - тому що резистори та інші лінійні стабілізатори дико гріються, питання все ж - який струм мені задати для цих дрібних діодів з підсвічування від ТБ. Припустимо я візьму 6 шт. і з'єднаю пареллельно - так буде простіше для монтажу - центральний контакт - тепловідвід це і є катод. Все це я причеплю до ШІМ - який струм виставити задають резисторами. Хочеться не перебрати з струмом. як відомо Led від цього довше не живуть.

m.ix. а ось ви все виключення з правил шукаєте. адже звичайні світлодіоди яких приблизно 70-80% на ринку не мають ніяких резисторів, а миготливі тощо. це взагалі не стосується справи - тому що і так зрозуміло, що на кристалі релизована додаткова схема.

І ще - хіба не можна застосувати такий спосіб для визначення приблизного прямого струму - маємо наступні вступні - світлодіодів 60 шт. - вхідна напруга допустимо 240 В. Ділимо 240 на 60 = 4. Тобто приблизно 4В падіння на кожному діоді. Підключаємо цей діод до 4 Вольт постійного джерела (без обмеження струму) і припустимо, отримуємо протікає струм - 25 мА. Далі з'єднуємо в паралель 6 шт. таких СІД. Збираємо ШІМ з стабілізацією струму на 150 мА. Чи вірно це?

Zed0. по-перше, "з'єднаю паралельно" котить тільки для світлодіодів однієї партії (з однієї пластини). Саме тому цей жарт прокатує у китайців в ліхтариках (спробуй в цьому ліхтарику замінити пару-трійку світлодіодів такими ж, купленими окремо). В іншому випадку ти отримаєш в кращому випадку нехілий розкид по яскравості, а то і "перехоплення" всього струму одним світлодіодом (шунтування по току), при цьому, ес-сно, довго він не проживе.

Пряме напруга легко виміряти, пропустивши через діод будь-який струм, обеспечіваюшій достатню світність (від регульованого джерела струму) - так як світлодіод, по суті, стабілітрон, це значення незначно змінюється в діапазоні від мін. до макс. робочого струму. А з робочим струмом. Струм паспортний виставляти треба, бо ХЕЗ, на який струм розраховували ці СД виробники (я тобі вище привів два посилання на даташіта двох практично однакових СД серій 5050 та 5060, зовні - практично не відрізняються, і тим не менш робочі струми 5060 майже в два рази вище , ніж 5050). Я можу порадити тільки як знайти мінімальний РОБОЧИЙ струм, і максимальний, тобто кордону робочої зони.

Для того, щоб знайти МІНІМАЛЬНИЙ робочий струм, включи світлодіод через регульований джерело струму і поступово збільшуй ток від нуля мА, вимірюючи напругу на світлодіоді. Той момент, коли напруга перестане явно збільшуватися зі зростанням струму (вихід в режим стабілізації напруги) і буде початком робочого ділянки.

З кінцем робочого ділянки та максимальний робочий струмом гірше. Можеш пожертвувати одним світлодіодом. Отже, продовжуємо піднімати струм. У якийсь момент напруга різко скакнёт вгору, і світлодіод здохне (якщо не здохне раніше від перегріву). Ось відступивши від цього моменту приблизно 1/3 струму назад, можеш вважати отримане значення максимумом робочого діапазону. В принципі, можна його ж вважати і робочим струмом, але деякі виробники не скупляться на перевантажувальну здатність світлодіода по току, при цьому допустима потужність його набагато менше, і при заживлення таким струмом СД рано чи пізно крякне по перегріву. До речі, з цим пов'язаний один цікавий колись Новомосковскнний на просторах Інету спосіб визначення максимально допустимого струму діода - вимірюванням температури "монтажного" виведення кристала безпосередньо у лінзи. У твоєму випадку варіант не котить - у тебе НІ монтажного виведення. Втім, можна вимірювати температуру самого кристала, але ЯКИЙ вона може бути в максимумі - не скажу, бо не знаю.

До речі, в робочій зоні практично і регулюється все зміна яскравості світлодіода - від мінімальної робочої до максимальної робочої (світитися діод починає трохи раніше мінімальної робочої точки, але це шумові світіння, яскравість якого не йде ні в яке порівняння з робочим. Власне, як я вже писав, в робочій зоні і напруга мало змінюється. Так що навіть знаючи паспортне падіння напруги на світлодіоді при робочому струмі, його робочий струм визначити за цим параметром практично неможливо, бо параметр сам по собі довідковий (про іентіровочний з точністю ± лапоть, і варіюється від партії до партії сильніше, ніж у конкретного екземпляра в усьому робочому діапазоні).

Ще більш простий дізнатися паспортний робочий струм світлодіода - виміряти струм через нього в тому девайсе, де він стояв. Виробники апаратів намагаються дотримуватися паспортних характеристик застосовуваних деталей.

Zed0.
багато чого написано тобою.
І я не розумію як до тебе не доходи то що все світлодіоди мають сої напругу живлення на певний струм.
Всі вони напруги в 90% для кожного кольору стандартні!

1 У паралельному включенні світлодіодів, споживаний струм збільшується.
2 В послідовному збільшується напруга.

Перший варіант якраз більш поширений і використовується в кластерних світлодіодах великої потужності.

Один сегмент зеленого світлодіода в 50раз збільшений.

-20 dB. ну я подумав, раз світлодіоди з однієї лінійки, то цілком виробник подбав про схожість параметрів. Просто подумав швидше за все лінійка моя від самсунга з LED підсвічуванням і по ідеї діоди в навіть різних телевізорах можуть бути однаковими, припустив, що прямий струм через такий діод відомий кому-небудь. Буду знаходити прямий струм методом -20 dB. хрін з ним з діодом - хай згорить. у мене ще 37 штук залишиться.

-20 dB. m.ix. Дякую за розжовування, каша у мене була в голові ось і туплю трохи.

Я аж цілих два мультиметра підключав
==============================
Потрібно один або тупа прозвонка.
Картинку свою сюди не просто так прітачіл сюди.
А що було краще видно що і як там підключено.

Zed0. Ти це повинен був з першого поста оформити.
А так всім тут пудри пончик.

Спробую більш грамотним технічно мовою без папірця сказати.

m.ix. ти про яку схему? Дві послідовні ланцюжки з 19 світлодіодів, включені паралельно, треба намалювати? А схему рідного драйвера Zed0. як я зрозумів, змалювати не може зважаючи на повну його відсутність.

Zed0. це, скоріше, не тепловідвід, а теплорозподільника. Площа теплообміну з повітрям мала, вентиляції немає (або майже немає), все тепло залишається всередині. Якщо світлодіоди будуть відчутно грітися на відкритому повітрі - в замкнутому об'ємі вони і матрицю можуть підсмажити.
(До речі, фотографії автомобільних ламп збили мене з пантелику: 5050 та 5060 - це я писав про ті світлодіоди, які стоять в них. У тебе ж явно інші світлодіоди. Але ось які хоча б приблизно - пов я не в курсі.). Втім, якщо СД не ризикує крякнути від перегріву в тих умовах, де він буде стояти - підвищення струму, на відміну від ламп, не приведе до скорочення терміну його служби в квадратичної залежності від перевищення струму (не та фізика). У лінійної залежності - можливо, але з огляду на ресурс напрацювання світлодіодів. Чи багато втратиш, якщо він пропрацює лише половину ресурсу, гарантованого в паспортному режимі?

-20 dB. для всього світлодіоди
все б відповіді максимум в третьому-четвертому пості були б дані.

якщо у мене стабільне джерело напруги і токоограничивающие резистори в кожному діоді є сенс робити стабілізатор струму. або це позначається тільки на ккд всієї конструкції а не на ресурсі діодів (струм рекомендований виробником)

на фотке не розберу це багатокристальні білий діод або трьох кольоровий. які діоди застосовують в lcd. шкода але поки не трапляються матриці.

beber. швидше за все це однокристальний трёхдіодние матриці (на останній перед цим постом фотографії від m.ix видно топологія кристала. Тільки у m.ix 'а це або 5050 або 5060, у Zed0 ж якісь інші). До речі, 5050 є і триколірні, посилання на даташит я десь набагато вище в темі давав. Однак, готовий битися об заклад на пляшку - у Zed0 просто білі - вже дуже різні параметри у окремих світлодіодів триколірного, і просто так запараллелить їх би не вийшло. Та й не мало б сенсу - триколірні в підсвічуванні можна застосувати, наприклад, для зміни колірної температури, але тоді кожним кольором треба управляти окремо (тобто з'єднувати послідовно однойменні діоди кожного чіпа), у нього ж все три світлодіода кожного чіпа Запаралеленими.
