Свердлильно-присадочний верстат види, конструкція, застосування
Свердлильно-присадочний верстат був розроблений для обробки заготовок, які використовуються в меблевому виробництві. Будь-які меблі, як відомо, складається з деталей, в яких сверлится безліч отворів, необхідних для з'єднання елементів конструкції, монтажу фурнітури і для вирішення інших технологічних завдань. Отримати такі отвори за допомогою звичайного дриля, звичайно, можна, але на це необхідно витратити багато часу. Не менш складно вирішити і таку задачу, як точне розташування формованих отворів відносно один одного.

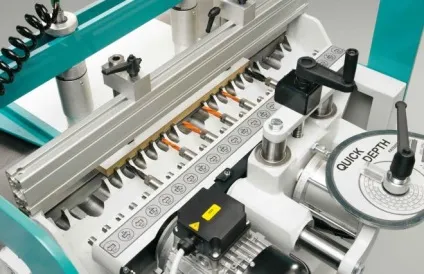

Багатофункціональний свердлильно-присадочний верстат Multitech Plus в цеху з виробництва корпусних меблів
Забезпечити ефективне і точне свердління якісних отворів в деталях меблевих конструкцій різного призначення якраз і дозволяє свердлильно-присадочний верстат.
Призначення і область застосування свердлильно-присадних верстатів
Необхідність у створенні свердлильно-присадних верстатів виникла в той момент, коли у виробництві меблів стали активно використовувати плитові матеріали. Раніше елементи меблевої конструкції, що виготовляються з дерев'яного масиву, з'єднували за допомогою шпильок і пазів. Однак фіксувати між собою деталі, виконані з плитових матеріалів, таким чином неможливо, тому в них необхідно свердлити отвори для кріпильних елементів.
Будь-які меблі - це габаритна конструкція, тому доводиться свердлити в її складових елементах досить багато отворів. Дуже важливо, щоб такі отвори не тільки були якісними, а й розташовувалися відносно один одного дуже точно. Знову сформувалися потреби виробництва, як відомо, призводять до того, що на ринок приходять нові технології і обладнання, яке відповідає таким потребам. Саме так і з'явився свердлильно-присадочний верстат, основне призначення якого полягає в тому, щоб оперативно створювати в елементах меблів велика кількість якісних отворів, максимально точно розташованих відносно один одного.
Свою назву дані верстати отримали завдяки поняттю «присадний карта». Це креслення точного розташування точок на поверхні деталі, в яких необхідно просвердлити отвори заданого діаметра.
Етапи розвитку обладнання та його типи
За роки свого існування свердлильно-присадочний верстат постійно вдосконалювався, стаючи все більш продуктивним і зручним у використанні. Будь-якому фахівцеві буде цікаво дізнатися про етапи розвитку цього обладнання. Перші свердлильно-присадних пристрої були оснащені одним шпинделем, що робило їх не дуже зручними і малопродуктивними. Оскільки на такому обладнанні необхідно було свердлити безліч отворів відповідно до присадочной картою, застосування одношпиндельних моделей не отримало широкого поширення.
Перший свердлильно-присадний агрегат c кількома шпинделями був пристрій, що складається з станини, робочого столу і зварної рами, на якій жорстко фіксувалися кілька свердлильних головок. Цей верстат спеціально конструювався для свердління отворів в деталях одного типу (відстань між його робочими головками можна було змінити). Природно, що на розробку конструкції такого свердлильно-присадочного верстата і його створення йде багато часу і коштів, що є великим мінусом обладнання подібного типу. В даний час верстати такої конструкції використовуються на невеликих меблевих фабриках, де їх виготовлення своїми руками економічно доцільніше, ніж придбання дорогого універсального обладнання.

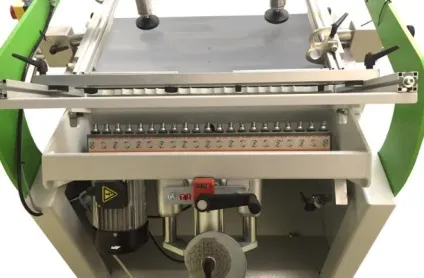

Багатошпиндельних головками свердлильно-присадочного верстата GF 35
В кінці минулого століття були розроблені свердлильно-присадних пристрої, робочим органом яких є сверлильная багатошпиндельних головками. Посадкові отвори для розміщення в ній свердел розташовані один від одного на відстані 32 мм (1,5 дюйма). Все свердла, встановлені в такій голівці, обертаються за допомогою одного двигуна, який приводить їх в рух за допомогою пасової, ланцюгової або зубчастої передачі. Кращим варіантом є зубчасті передачі, які більш довговічні, ніж ремінні, і менш гучні, ніж ланцюгові. Оскільки обертання за допомогою шестерень передається від одного шпинделя до іншого, на таких верстатах використовуються і праві, і ліві свердла.
На невеликих виробництвах і в індивідуальних меблевих майстерень застосовуються верстати, оснащені однією багатошпиндельною головкою, що розташовується в горизонтальній або вертикальній площині. За допомогою таких свердлильно-присадних верстатів можна свердлити як вертикальні, так і горизонтальні отвори в елементах меблевих конструкцій.

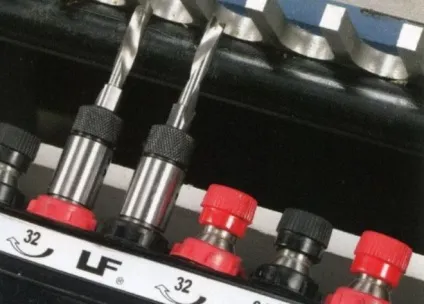

Змінні шпинделі швидко переставляються для свердління отворів на різній відстані один від одного
Більш широкими можливостями володіє свердлильно-присадочний верстат, який отримав назву «половинка». Особливістю конструкції такого верстата є те, що він оснащується відразу трьома свердлильними головками: однієї бокової і двома вертикальними, що розташовуються з боку нижньої частини робочого столу. Свердління всіх необхідних отворів на такому верстаті вимагає перебазування деталі, що може негативно позначитися на точності їх розташування, а необхідність у виконанні переналаштування обладнання знижує продуктивність. Свердлильно-присадний агрегат даного типу оптимально підходить для оснащення невеликих виробництв, а також для тих майстрів, які займаються виготовленням меблів своїми руками.

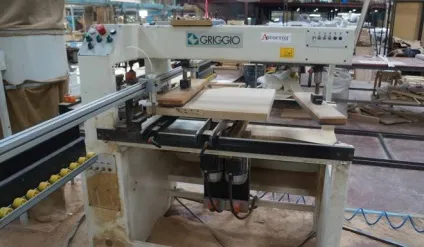

Верстат GRIGGIO G55 / 3T з трьома свердлильними головками, оснащеними окремими двигунами
На підприємствах, що випускають меблі великими серіями, застосовується автоматичне свердлильно-присадних обладнання. При використанні таких верстатів навіть найскладніші карти присадки можуть бути виконані за один прохід. Управляє роботою цих пристроїв нескладна система ЧПУ, а їх робочими органами є дві горизонтальні свердлильні головки, розташовані праворуч і ліворуч, і кілька вертикальних супортів, які змонтовані в нижній частині робочого столу. Основні недоліки таких свердлильно-присадних верстатів - досить висока ціна і тривалість перенастроювання на обробку деталей іншої конфігурації. Саме тому застосування подібних пристроїв доцільно тільки на підприємствах, що випускають однотипну меблі великими серіями.
Свердлильно-присадний автоматичний верстат Ostermann 2T, призначений для великих меблевих виробництв
Універсальним типом обладнання, оптимально підходить для оснащення підприємств, що випускають меблі за індивідуальними замовленнями, є свердлильно-присадний агрегат з поздовжньою подачею, керований за допомогою системи ЧПУ. Особливістю конструкції таких верстатів, які, по суті, можна назвати обробними центрами, є оснащення їх свердлильних головок висунутими шпинделями, автоматично викликаються по команді системи управління. При своїй універсальності і гнучкості налаштувань ці верстати демонструють не дуже високу продуктивність, що не дозволяє використовувати їх на підприємствах, що випускають меблі великими серіями.
Свердлильно-присадочний верстат з ЧПУ HIRZT F8 може без зупинки міняти карту присадки, що часто потрібно при дрібносерійному виробництві
Оптимальне поєднання продуктивності і гнучкості налаштувань, що забезпечується системою ЧПУ, демонструють верстати з поперечною подачею заготовок, вертикальні головки яких оснащені висувними шпинделями. Це передовий тип свердлильно-присадочного устаткування на сьогоднішній день, тому такі апарати відрізняються найвищою ціною на ринку.
Як правильно вибрати свердлильно-присадочний верстат
Щоб придбання такого дорогого устаткування, яким є свердлильно-присадних установки, повністю виправдало ваші очікування і дозволило вашому підприємству вийти на абсолютно новий рівень розвитку, до вибору слід підходити правильно. Пропонуємо нескладну інструкцію, проходження якої дозволить вам придбати верстат, відповідний вашим потребам.
Сверлильная голова верстата WOODTEC-21 дозволяє виконувати свердління в торець, в пласть або під кутом
На верстаті з масивними сталевими упорами лінійок настройки виконуються точніше, а головка ходить строго паралельно заготівлі
- Перш ніж зупинити свій вибір на певному верстаті, розгляньте кілька моделей, познайомтеся з їх технічними характеристиками, плюсами і мінусами.
- Визначтеся з типом свердлильно-присадочного верстата, найбільш повно відповідним потребам вашого проізводства.В разі вибору верстата, оснащеного багатошпиндельною сверлильной головкою, необхідно звертати увагу на те, з якого матеріалу виконані приводні шестерні. Кращими вважаються верстати, шестерні яких зроблені зі сталі, а передача обертання з їх допомогою здійснюється по гипоидной схемою. У свердлильно-присадний верстат даного типу має бути від 2 до 30 шпинделів.
- Якщо в конструкції свердлильно-присадочного верстата є більше 25 шпинделів, приводитися в дію вони повинні не одним електродвигуном, а двома, що знижує навантаження на привід.
- Базовий комплект будь-якого багатошпиндельного верстата в обов'язковому порядку включає в себе виносні шланги і відкидні упори. Шланги повинні бути одночасно жорсткими і пружними, що зробить їх використання для кріплення деталі більш ефективним.
- З представлених на ринку свердлильно-присадних верстатів краще вибирати той, висота підйому головки у якого регулюється в ручному або автоматичному режимі.
- Якщо ви купуєте верстат для використання в своїй домашній майстерні, майте на увазі, що не всі моделі працюють від напруги 220 В, для багатьох необхідний трифазний електричний струм.
- Щоб не переплачувати, що не вибирайте ті моделі свердлильно-присадочного устаткування, функції яких вам ніколи не знадобляться.
- Намагайтеся зупиняти свій вибір лише на тих верстатах, на які надаються гарантійні зобов'язання виробника. Слід також звертати увагу на те, чи є у вашому населеному пункті сервісні центри по обслуговуванню і ремонту устаткування, що здобувається.
- Деякі виробники не включають вартість комплектуючих в ціну самого верстата, це питання також слід уточнити перед придбанням вибраного обладнання.
