Сварка з електромотора своїми руками

Якщо ви вирішили зробити електрозварювання своїми руками. але не знаєте, як найпростіше це зробити, то можна придивитися до цього проекту. Тут зварювальний трансформатор збирається з статора двигуна. Конструкція хороша тим, що в двигуні вже майже все є для створення зварювання, потрібно тільки зробити деякі доопрацювання муздрамтеатру і правильно намотати трансформатор.

Що стосується технічних характеристик, то для таких цілей підходять асинхронні двигуни потужністю близько 4 кВт, їх часто використовують на різних підприємствах.

Матеріали і інструменти для саморобки.
- електродвигун потужністю від 4 кВт;
- гайкові ключі, плоскогубці, зубило, викрутки і інший інструмент, щоб розібрати двигун;
- киперная стрічка;
- кувалда.

Процес виготовлення електрозварювання:

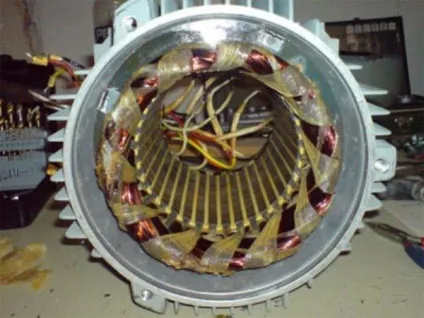

Після розбирання з статора потрібно буде витягнути ротор, він для саморобки не знадобиться. Статор являє собою набір сталевих пластин, вони утворюють магнітопровід. На муздрамтеатрі знаходиться обмотка. Розміри статора у двигунів, а також геометрія, може відрізнятися. Для створення електрозварювання найкраще вибирати такі двигуни, у яких діаметр корпусу великий, а довжина при цьому маленька.

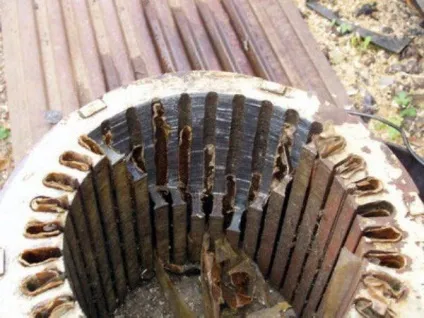

Найбільшу цінність в статорі представляє кільце муздрамтеатру, все інше буде лише заважати. Магнитопровод зазвичай запресовують в чавунний або алюмінієвий корпус. У пазах магнітопроводу проходять дроти, їх потрібно видалити. Робити це найкраще тоді, коли муздрамтеатр ще знаходиться в корпусі. Щоб витягти дроти, потрібно взяти зубило і обрубувати їх під торець за допомогою гострого зубила з одного боку статора. Ну а далі їх у вигляді петель можна буде витягти за допомогою плоскогубців, попередньо одягнувши викруткою.
Щоб отримувати дроти було простіше, їх можна обпалити за допомогою паяльної лампи. Тільки не слід занадто сильно гріти метал муздрамтеатру, інакше він може втратити свої технічні характеристики.

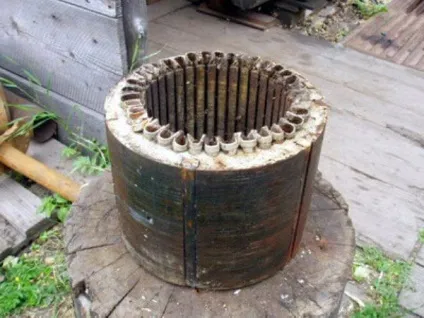

Чавунний корпус можна розколоти за допомогою кувалди. Щоб він розколовся як треба, по ньому можна зробити поздовжні пропили. Але в цій справі важливо не перестаратися, інакше можна зігнути муздрамтеатр.

Крок другий. підготовка муздрамтеатру
Після того як буде видалений корпус, потрібно уважно оглянути муздрамтеатр, потрібно визначити, як він скріплений. Буває, що пластини просто укладають в корпус і скріплюють за допомогою стопорної шайби. Якщо це так, то така конструкція при роботі може розсипатися, найкраще її стягнути шпильками або скріпити іншим доступним способом. А буває, конструкція виконана у вигляді готового пакета. Якщо пакет муздрамтеатру занадто великий, то його можна зменшити, так як зварювальний апарат буде занадто важким. Якщо двигун попався великий, то цілком можливо, що з нього вийде зробити навіть дві електрозварювання.

Крок третій. Ізолювання і намотування

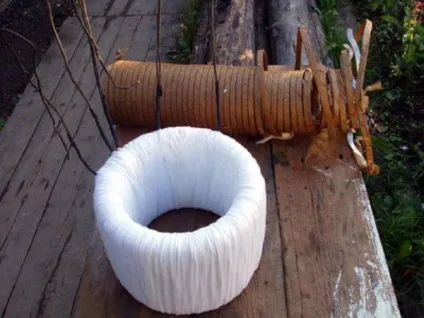

Коли муздрамтеатр буде вже підготовлений, знадобиться киперная стрічка, за допомогою неї корпус потрібно ретельно ізолювати, намотавши кілька шарів. Особливу увагу слід приділити гострим краях на пазах, так як тут може легко пробити ізоляцію. Щоб уникнути таких проблем, то попередньо на гострі краї найкраще покласти якийсь діелектричний матеріал, а потім обомотать муздрамтеатр стрічкою.

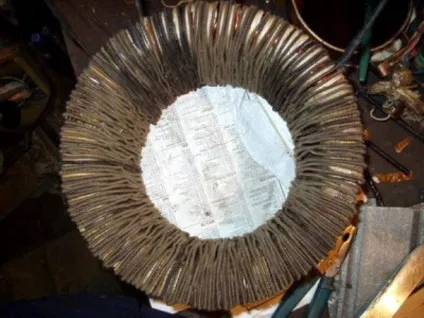

Після цього можна приступати до намотування первинної обмотки. Оскільки діаметр кільця статора становить близько 150 мм, то в нього можна укласти провід досить великого розміру, що не переживаючи, що не вистачить місця. У зв'язку з тим, що магнітопровід має пази, то площа поперечного перерізу тут буде поступово змінюватися, всередині паза це значення найменше. Розраховувати кількість витків потрібно виходячи з цього найменшого ефективного значення.

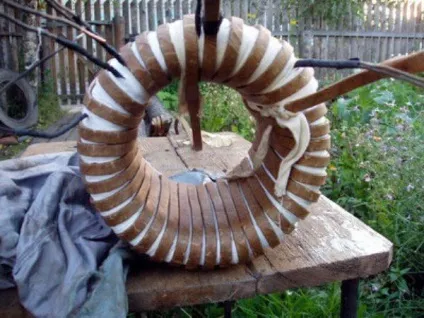

Ну а вторинна обмотка намотується поверх первинної. Щоб трансформатор можна було при необхідності налаштувати, вторинну обмотку потрібно намотати так, щоб вона не перекривала кінці первинної. Тоді її можна буде відмотати або домотать при необхідності.

При необхідності котушку трансформатора можна рознести на два плеча. Тоді до кожного плечу в будь-який момент можна буде отримати доступ. Але при такій конструкції зварювання буде втрачати потужність. Що стосується технічних характеристик такої саморобки, то зварювання може варити без проблем електродом на 4 мм, якщо вона зроблена вірно, а різати електродом на 3 мм. І все це від звичайної розетки.
Споживає цей агрегат при роботі до 10А. Електродом в 3 мм можна варити скільки завгодно часу, трансформатор не гріється. А якщо спалити штук десять на 4 мм, то трансформатор розігріється приблизно до 50 градусів.

розрахунок обмотки
Для первинної обмотки потрібен буде провід діаметром приблизно 2-2.5 мм. Вторинна обмотка робиться з шини розміром 8х4 мм, це стосується міді, для алюмінію переріз повинен бути відсотків на 15 більше.
Для розрахунку кількості витків використовується формула. 48 / (а х в), де (а х в) є площею в квадратних міліметрах.

Напруга для первинної обмотки потрібно вибирати 210В, так як воно сідає при навантаженні. Після того, як буде досягнуто значення 180В, через кожні 10В потрібно буде робити відводи. Вони знадобляться в тому випадку, якщо зварюванням потрібно буде користуватися в місці з низькою напругою.
Що стосується вторинної обмотки, то для стабільної дуги на холостому ходу вона повинна видавати 55-65В.
