Стрічковий фундамент креслення
Ч ертеж стрічкового фундаменту.
Стрічковий фундамент креслення. передмову.

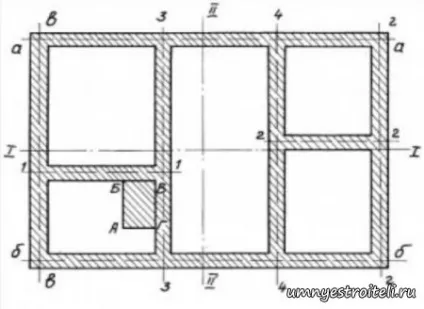

Л енточний фундамент, креслення траншеї.
З даного креслення стрічкової траншеї ми бачимо що, є дві осі, горизонтальна і вертикальна, відмічені латинськими цифрами 1 і 2. Дана вісь, на кресленні задає центр стрічкового фундаменту, вважається обов'язковою відміткою і наноситься штрих пунктиром. На кресленні самого стрічкового фундаменту вона обов'язково повинна бути. Дрібними українськими літерами (а, б, в, г) на кресленні стрічкового фундаменту відзначені центри основного, несучого стрічкового фундаменту, де ділять осі фундамент на навпіл а й б це горизонтальні позначки, а в, г-це вертикальні центрові осі, призначені задати центри споруди. На кресленні стрічкового фундаменту вони так само будуть винесені як штрих пунктир, і є не обов'язковими відмітками на основному кресленні, можна ставити можна немає. Звичайні цифри на кресленні 1-1 і 2-2, 3-3, 4-4 і т.д, позначають центри перегородок стрічкового фундаменту, які можуть бути, а можуть і не бути на кресленні, в залежності від планування будинку.
Думаю пора представити Стрічковий фундамент креслення якого показаний з усіма відмітками і обговорити його.

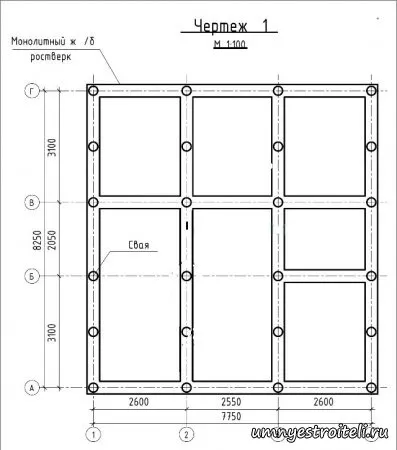

Стрічковий фундамент креслення.
Як бачимо, стрічковий фундамент, креслення його, легко Новомосковскется і все позначці на кресленні проставлені по центру стрічкового фундаменту, це показаний розмір будинку, а якої товщини буде ваш стрічковий фундамент вирішувати вам, це можна показати на кресленні, вивівши на праву сторону креслення, якщо ваш стрічковий фундамент ширше 0.5 метрів або вже. Рисочки на будь-яких кресленнях, переривають всі довгі лінії, що показують розмір, ставляться за годинниковою стрілкою, тобто нахилені в праву, а не в ліву сторону. Робиться виноска на кресленні, на якій показано з чого буде зроблений стрічковий фундамент.

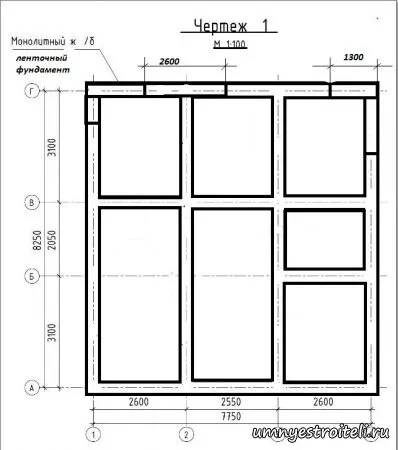

Креслення збірного стрічкового фундаменту.
Креслення стрічкового збірного фундаменту виглядає також як і креслення стрічкового монолітного фундаменту, тільки виводиться позначка залізобетонного блоку цілого і кутового, зазвичай це половинка, ну наприклад так:
