Стовпчастий фундамент з ростверком

Головною причиною зростаючої популярності стовпчастого фундаменту є простота конструкції фундаменту. Якщо грунт відносно стабільний, і особливої потреби в облаштуванні цокольних або підвальних приміщень немає, можна встановити свій будинок на столбчато- ростверкових фундамент. Вартість такої системи відносно невелика, тому до неї вдаються в тих випадках, коли необхідно підняти невелику будівлю або прибудову до будинку на невелику висоту над грунтом.

У чому особливість пристрою стовпчастого фундаменту

Незважаючи на зовнішню зорову схожість з пристроєм пальових систем, стовпчасті фундаменти мають свою специфіку, відтворену на конструкції фундаменту:

Стовпчасті опори найчастіше виконують квадратного перетину, набагато рідше - круглого. Це визначається способом виготовлення. Опору у вигляді стовпа можна викласти цегляною кладкою, каменем - пластушка, зібрати з буту, відлити з бетону або скласти з буту в опалубці;
Співвідношення довжини опорного елемента стовпчастого фундаменту до поперечного перерізу значно менше, ніж у паль. Стійкість будівлі, піднятого на значну висоту, при використанні стовпчастого фундаменту вище, ніж у свайне схеми, навіть при використанні посиленого ростверку;
За рахунок високої жорсткості і міцності кількість опорних елементів стовпчастого фундаменту можна виготовити значно менше, ніж в разі, якби використовувалися класичні гвинтові або буронабивні палі.

Важливо! Одним з найбільш чудових властивостей цієї схеми є те, що побудувати стовпчастий фундамент з ростверком своїми руками значно простіше і дешевше, ніж стрічковий або пальовий варіант.

Які варіанти стовпчастого фундаменту найбільш популярні

Вибір конкретного рішення багато в чому залежить від конкретної конструкції будинку, його ваги і жорсткості каркаса будівлі. Щоб стовпи не крениться і не падали, як свічки, опори пов'язують спеціальним горизонтальним поясом із залізобетону, металопрокату або навіть просто дерев'яним брусом.

Існує кілька основних схем використання оформлення стовпчастого фундаменту:

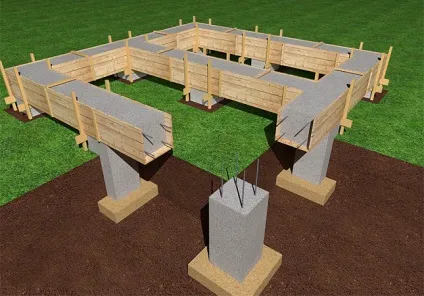

Класичний варіант - заглиблення в грунт стовпчасті опорні елементи з навісним ростверком, за даною схемою будується 90% всіх стовпчастих фундаментів;
Стовпи без заглиблення в грунт, з опорою на подушку з гравію, найчастіше це монолітний стовпчастий фундамент з ростверком. В цьому випадку можна отримати високу жорсткість фундаменту, що дозволяє знизити до мінімуму ризик крену або просідання будівлі;
Стовпчастий фундамент без ростверку. Дуже популярний варіант, до якого вдаються для облаштування невеликих компактних будівель.

До відома! Опори під стовпчастий фундамент з ростверком можуть мати саме різне пристрій, наприклад, цегляна кладка може комбінуватися з бетонної відливанням або з бутового основою. По суті, властивості фундаменту від цього не змінюються, але такі рішення дозволяють сильно спростити і зменшити вартість споруди.

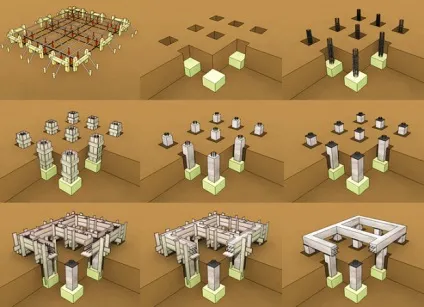

Схема стовпчастого фундаменту з заглибленими опорами

По суті, така система мало чим відрізняється від пальового фундаменту на дуже товстих і коротких опорних елементах. Візуально різниця проявляється в значно меншій кількості опорних елементів, розташованих на більшій відстані один від одного. Для палі оптимальний крок дорівнює півтора метрам, а для стовпчастого варіанти відстань між опорами може становити 2,5-3 м, при однаковій товщині ростверку.

Умовно конструкції такого фундаменту діляться на мелкозаглубленние і з заглибленням на рівень промерзання грунту. Перша із зазначених схем застосовується на слабоздимистих грунтах. Останній варіант виходить дуже витратним, але до нього вдаються у випадках, коли необхідно обмежити кількість паль на ділянці. В обох випадках цегляний або відлитий з бутобетона каркас встановлюють на піщано-гравійну подушку, роблять дренаж і гідроізоляцію стовпчастого фундаменту.

Занурення в грунт навіть на невелику глибину дуже важкою і масивною опори настільки збільшує жорсткість стовпчастого фундаменту, що в ряді випадків можна обійтися без жорсткого поперечного каркаса - ростверку.

Стовпчасті фундаменти без використання ростверку

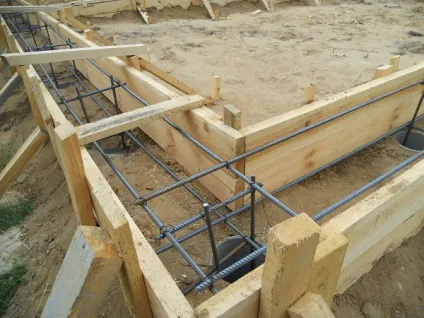

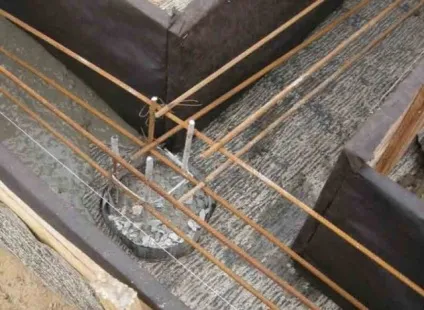

Класичним виконанням ростверку є залізобетонна балка, що укладається на вертикальні опори або оголовки паль. Крім армованого бетону, для облаштування ростверку може використовуватися металевий профіль, наприклад, швелер або тавр, або навіть дубовий брус великого перерізу. Основною функцією ростверку є передача і розподіл ваги будівлі між усіма опорними елементами стовпчастого фундаменту. Друга функція ростверку - фіксація та утримання опори в строго вертикальному положенні.

Важкі і жорсткі опори з каменю мають величезну поперечної жорсткістю, тому перекидаючий момент може виникати тільки при точковому обдиманні грунту, коли мерзлий грунт видавлює одну опору сильніше інших. В цьому випадку ростверк допомагає компенсувати нерівномірність навантаження і зупинити крен.

На «спокійних» грунтах з крупнозернистого піску або з великим включенням вапняку ростверк втрачає частину своїх функцій, і для будинку з невеликим розміром стін - 4х4, 4х6 м від нього можна взагалі відмовитися. Найчастіше це роблять при будівництві брусових або рублених лазень, дач, рибальських і мисливських будиночків. Щоб уникнути поперечного крену, опорні елементи столбчатой системи поглиблюють в грунт на півметра, а роль ростверку грає перший ряд бруса.

Для кріплення стін до опор в кладку або виливок на етапі формування закладають анкерні болти і укладають подвійний шар гідроізоляції з руберойду і спіненого поліетилену. Пристрій і виливок балки ростверку із залізобетону вимагає значної кількості часу і сил. Тому власники невеликих будиночків намагаються відмовитися від непотрібної на їх погляд деталі в конструкції будівлі.

Одним із завдань, які необхідно вирішувати при відмові від використання ростверку, є проблема забезпечення рівної висоти всіх опорних елементів. В іншому випадку балки першого ряду ляжуть на столбчатую систему з ухилом, а це може привести до крену всієї конструкції будівлі.

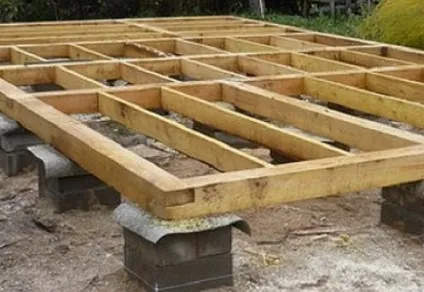

У деяких варіантах ростверк замінюють звичайними товстими брусами, які укладають на суцільну подушку з гравію і піску, вирівнюють в горизонтальній площині, фіксують скобами та киями. Далі з колод або бруса збирається основний каркас будівлі з перев'язкою рядів опор за стандартною схемою.

Стовпчастий фундамент з ростверком без поглиблення в грунт

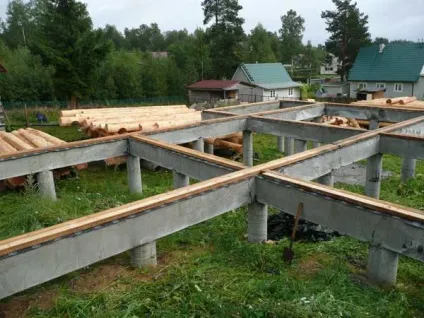

До переваг столбчатой схеми можна віднести можливість установки коробки будівлі взагалі без заглиблення в грунт. Найчастіше подібний спосіб реалізується у вигляді монолітної конструкції, в якій ростверк і опори відливаються, як єдине ціле, з армованого залізобетону. Такий каркас має підвищену твердість і міцністю, що особливо важливо для каркасних газобетонних стін будинків.

Перед відливанням в обов'язковому порядку необхідно забетонувати опорні майданчики, на які згодом встановлюється опалубка для формування тіла стовпів і ростверку.

Більш простим варіантом поверхневого фундаменту є «Башмачний» тип опорних елементів. Кожен зі стовпів фундаменту відливається у вигляді куба або усіченої піраміди з висотою і основою в 30-40 см.Подобная конфігурація робить опори надзвичайно міцними і стійкими, досить вирівняти майданчик в горизонтальній площині і відсипати подушки під опорні блоки з тришарової піщано-гравійної суміші.

висновок

При всіх своїх перевагах стовпчастий фундамент з ростверком не дуже зручно використовувати для складних рельєфів місцевості, особливо, якщо це глинистий скат на березі озера чи ставка. У цьому випадку навіть невелика будівля потребує потужного ростверку і заглиблення стовпів, як мінімум, на метр в грунт. Відмінно підійде для хатинки в лісі, на піщаному грунті можна обмежитися невеликим, в 20-30 см заглибленням, а в разі використання «башмаків» не потрібно навіть цього, просто утрамбуйте грунт і отсипьте подушку з щебеню.
