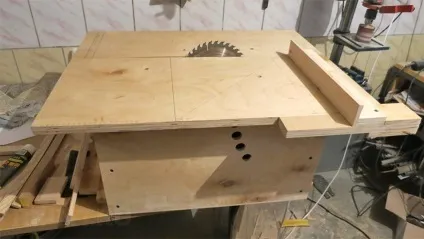

Стіл для циркулярної пилки своїми руками

Вести самостійний розкрій пиломатеріалів мріють багато домашні умільці. Справа ця нескладна, але без відповідного оснащення - практично нездійсненне. Так чому б не пристосувати для цього ручну циркулярну пилку і не зібрати своїми руками стіл з можливістю поздовжнього і поперечного різу?

Ручна циркулярна пила для цього може використовуватися цілком звичайна. Потужність і діаметр диска безпосередньо залежить від того, що і в якому обсязі ви збираєтеся обробляти. Пам'ятайте також, що кріплення до столу краде до 20 мм від максимальної глибини різу, тому одноручние пили з диском 120 мм для таких цілей малопридатні. Наявність у циркулярки функцій регулювання глибини і кута пропила надасть вам більше можливостей для тонкої обробки деталей і нарізки ящикових пазів.

Матеріали для столу і основи

Для стільниці рекомендується використовувати ламіновану фанеру 9 або 11 мм. Матеріал дійсно заслуговує на те, щоб зайнятися його пошуком: міцний, не прогинається, поверхня рівна і слизька. Ідеально, якщо в місці покупки ви замовите розпил по бажаним розмірами столу, щоб кромки і рези були строго прямокутними. У нашому випадку розміри стільниці дорівнюватимуть 800х800 мм.

Для корпусу столу підійде практично будь-який листовий матеріал, наприклад, ЛДСП товщиною 16 мм. Буде потрібно чотири смуги без обклеювання торців розмірами 400х784 мм. З них потрібно зібрати стінки прямокутного ящика, скріплюючи планки чорними саморізами з попередніми розсвердлюванням зовнішньої деталі на 5 мм. Для міцності і стійкості у внутрішніх кутах зібраного короба встановлюються бруски 40х40 мм, кріплення до них краще виконувати тим же способом. Торці брусків будуть використані для закріплення поверхні столу.

Таке пристосування для стаціонарної установки пили можна розмістити поверх будь-якого верстата достатніх розмірів. Якщо ви плануєте окрему установку, закріплюйте в кутах короба довгі дерев'яні бруски, які виконають роль ніжок. Не забувайте, що внизу їх потрібно скріпити перекладинами і передбачити установку додаткового гніту для більшої стійкості.

Закріплення ручної пилки

Розмітьте на виворітного стороні фанери подовжню і поперечну центральну вісь. Виміряйте ширину і довжину опорного черевика вашої пили і перенесіть їх на розмітку стільниці. Визначте діаметр і товщину нижнього захисного кожуха, і відстань, на яке він віддалений від країв опорного черевика. Розмітьте прямокутник відповідно до отриманих розмірами на фанері і виріжте отвір електричним лобзиком.

У чотирьох кутах черевика виготовте по одному отвору діаметром 10 мм. Місця свердління довільні. Встановіть диск пилки в паз стільниці і вирівняйте черевик по розмітці. Розмітьте центри виготовлених отворів на фанері і перенесіть їх на зворотну сторону тонким свердлом.

Якщо в опорному черевику недостатньо місця для свердління таких великих отворів, використовуйте дві сталеві пластини з привареними шпильками 6 мм, прикріпити їх до основи пилки можна гайками-баранчиками з підкладкою шайб-зірочок. В цьому випадку зняти пилу для ручної роботи та повернути її на місце без додаткового регулювання буде справою п'яти хвилин. Пластини, в свою чергу, мають по одному великому отвору, для надійного монтажу і первісного регулювання положення пилки.

Для кріплення пилки до стільниці потрібно використовувати лемішні болти М8 з потайною конусної голівкою. Під них з лицьового боку сверлится отвір 8 мм і робиться зенковки під капелюшок, яка в незатянутой стані повинна виступати над поверхнею не більше 1 мм. Зі зворотного боку болти проходять в отвори опорного черевика (або сталевих пластин) і затягуються під широку і пружинну шайбу, або гайкою з пластиковим гровером.

Якщо примірка пройшла успішно, стільницю потрібно закріпити до короба. У чотирьох кутах фанерної плити потрібно просвердлити по одному такому ж отвору, як і для кріплення пилки. Відстань від країв - половина боку використовуваного бруска плюс товщина стінки короба, в нашому випадку це 30 мм. У центрі кожного бруска сверлится по 10 мм отвору, всередину вкручується сталева футорка М8х18 мм.

Коли стільниця закріплена, переверніть стіл на бік, щоб мати одночасно доступ до диска і місцях кріплення пилки. Прибравши на час захисний кожух, виставте диск пилки по поздовжній осі столу, використовуючи рейку і косинець. Після регулювання диска добре затягніть гайки кріплення. Використовуючи лінійку або рівень, прикладений до диска, нанесіть на краю стола мітки і проведіть по них лінію площині різу. Проведіть по лінії кілька разів шилом, залишаючи неглибоку борозну, така розмітка точно не зітреться після тривалої експлуатації.

Пускова кнопка і електрика

Штатну кнопку включення необхідно зашунтувати, а якщо такої можливості немає - затиснути прищіпкою або джгутом. Замість кнопки на ручці буде використовуватися невелика електромережу, прокладена всередині ящика.

На зовнішньої передній стороні короба встановіть здвоєну кнопку «Старт / Стоп» з фіксацією. Її нормально відкритий контакт підключається в розрив кабелю живлення. Кінці дроту підключаються до мережі електроживлення змінного струму, прикрученою з внутрішньої сторони.

Після того як пила підключена і перевірена в роботі, необхідно натягнути на повітрозабірні грати складений втричі капронову панчоху.

Направляюча для поперечного різу

Підрізування деталей зручно проводити при наявності наполегливої балки, яка рухається по напрямних вздовж лінії розрізу. Виготовити таку можна зі звичайної 9 мм фанери.

Буде потрібно всього кілька дощечок:

150х250 мм 2 шт.
100х820 мм 2 шт.
150х820 мм 1 шт.
142х300 мм 1 шт.

Як і раніше, кращий розпил фанери на точному обладнанні. Три довгі дощечки потрібно зібрати в формі швелера 150 мм шириною і полками в 100 мм. Оскільки капелюшки саморезов будуть звернені до стільниці, під них потрібно попередньо розсвердлювати фанеру і утапливать кріплення, а після обробити сліди наждачним шкіркою. Надійніше замість саморізів використовувати конфірмати.

Дошки 150х250 мм прикручуються як заглушки швелера, вільні кінці направляються вниз. Частина, що залишилася планка прикручується між полицями рівно по центру. Якщо цю балку поставити на стіл, бічні дошки опустяться з боків короба з зазором близько 10 мм з кожного боку.

Використовуйте меблеві напрямні повного висування на кулькових підшипниках. Спершу кріпите їх до балки, а потім приміряйте і прикручуєте до корпусу. Отвори для кріплення довгасті, використовуйте їх, щоб відрегулювати балку: вона повинна ковзати над стільницею з зовсім невеликим проміжком і під прямим кутом до площини різу. Проведіть балку один раз при включеній пилі, щоб зробити надріз в нижній частині. Для швидкого зняття і установки балки рекомендується заздалегідь відщепнути пластикові фіксатори на напрямних.

Регульований упор для поздовжнього пиляння

Розпускати ліс набагато легше при наявності поздовжнього упору. Зробити його можна зі звичайного алюмінієвого карниза або іншого легкого профілю з ідеально рівною кромкою і ребрами жорсткості. Буде потрібно відрізок по довжині столу, тобто 800 мм.

У 150 см від країв виготовте два отвори по 8 мм і вставте в них по болту М8, орієнтуючи різьбленням вниз. Накрутите гайку без шайби і туго затягніть. На такій же відстані від країв столу проведіть дві лінії. На перетині їх з осьової лінією стільниці просвердлите отвори 12 мм. Ще по одному отвору свердлиться на тих же лініях з відступом в 30 см. Використовуючи фрезер або лобзик, виготовте дві тонкі прорізи, бажано робити підріз максимально рівно.

Профіль упору вставляється болтами в ці прорізи, після регулювання його можна підібрати баранчиками з широкою шайбою з внутрішньої сторони. Якщо ширину розкрою потрібно часто міняти, забезпечите корпус столу дверними петлями для легкого відкривання. Щоб швидше виконувати регулювання упору, закріпіть на торцях столу обрізки стрічки з рулетки.
