Стелажі фрнтальние - оптимальний варіант для зберігання вантажу, sdelai garazh

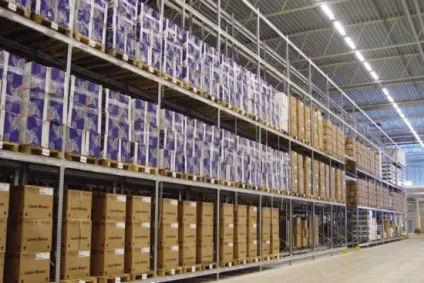

Фронтальний (палетний) стелаж, встановлений у великому складському терміналі.

Основне завдання управління складом полягає в максимально ефективній системі використання складських площ. Для її виконання сьогоднішній ринок пропонує безліч видів стелажів. Найбільш великим попитом для великих складів користуються стелажі фронтальні, які дозволяють оптимально розміщувати і зберігати вантажі різної маси і габаритів.

У статті ми розповімо про типи, розміри даних конструкцій, а також про їх плюси і мінуси.

Переваги та недоліки фронтальних стелажів

До плюсів конструкцій відносяться:

• Порівняно невисока ціна.
• Швидкість збирання-розбирання.
• Можливість прямого доступу до будь-якої одиниці вантажу.
• Можливість установки на будь-яку висоту.
• Універсальність - можна зберігати як невеликий, так і великий товар.
• Велика вантажопідйомність - при посиленні балок стелажі здатні витримати вантаж великої маси (див. Вантажні стелажі: конструктивні особливості).
• Функціональність пристрою полиць дозволяє змінювати їх висоту і розташування.
• Можливість трансформації в залежності від ваги і габаритів складованого вантажу.
• Використання палет будь-якого розміру.
• Установка стелажів в приміщеннях будь-якої висоти і різного підлогового покриття.
• Надійність і довговічність.

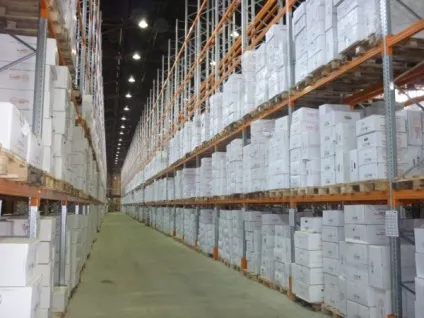

Шірокопроходной багатоярусний паллетний стелаж.

Мінусами можна назвати:

• Необхідність улаштування великої ширини проїзду (2,5-3,5 м) між деякими типами стелажів для розвороту вилочного навантажувача, і, відповідно, зменшення корисної площі на 30-40%.
• Додатковий витрата електроенергії для пересувних стелажів, які працюють на електроприводі.

Палетна стелаж - що це

Штучні вантажі для зручності транспортування і переміщення складують і закріплюють за допомогою ременів або стретч-плівки на спеціальних дерев'яних піддонах - палетах, потім піддони з вантажем поміщають для зберігання в складі на фронтальні стелажі, які так і називаються - палетні.

Вони являють собою багаторівневі металеві збірно-розбірні конструкції, що збираються зі стандартних комплектуючих деталей - збірних рам і балок (полиць) різної довжини. Висота стелажів може досягати 12 метрів, довжина залежить від кількості секцій. Їх можна розставляти в одну або кілька ліній, збирати прямі або кутові конструкції.

Несуча поверхня стелажів складається з двох або більше балок, на які ставляться палети з вантажем. Крім вантажу на піддонах фронтальний стелаж можна використовувати під штучні нестандартні вироби - ящики, бочки, коробки, контейнера, для дрібних одиниць товару на балки кріпиться суцільний настил з листового заліза, ДСП або монтується ґратчаста полку. Виробники пропонують кілька типів паллетних стелажів.

Різновиди фронтальних стелажів

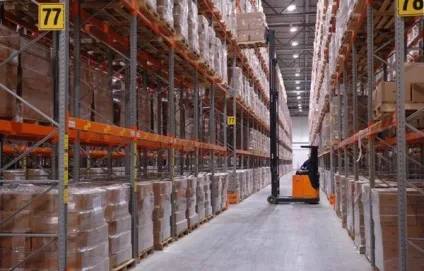

Вузькопрохідні стелаж, який обслуговується вилковим навантажувачем.

Залежно від способу розстановки в приміщенні і особливості конструкцій розрізняють чотири основні типи фронтального стелажа:

1. Вузькопрохідні (з відстанню між полицями 1.5-2 метра), що економить корисну площу невеликого складу приблизно на 40%, але вимагає спеціальної дорогої техніки і навчених фахівців.
2. Шірокопроходние (з відстанню між стелажами 2.5-3.5 метра), які підходять для великих складських приміщень з використанням штабелера або навантажувача.
3. Конструкція «подвійний глибини». сформована з пари присунутих впритул один до одного стелажів. У цьому випадку необхідна спеціальна техніка з телескопічними вилами. Мінусом можна назвати те, що другим рядом, в глибині доведеться ставити вантаж меншої ваги, так як вантажопідйомність навантажувача зменшується відповідно висунутим вілам.
4. Пересувні (див. Пересувні стелажі: особливості конструкції). встановлювані на рейки і керовані електроприводом. Ціна таких стелажів досить висока, збільшується час відвантаження і витрата електроенергії, але економія простору досягає 60%

За способом завантаження стелажі ділять на острівні (доступ до секцій є з обох сторін) і пристінні (під'їзд тільки з одного боку).

Важливо! Ширина проходу між стелажами залежить від виду застосовуваної техніки, яка обслуговує склад. У будь-якому випадку, мається на увазі, що навантажувач повинен розгортатися в проході на 360 градусів з піддоном на вилах, маючи при цьому зазор між виступаючими частинами машини і стелажем не менше 100 мм.

Пристрій фронтального стелажа

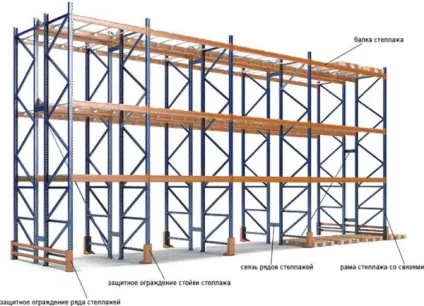

Комплектуючі фронтального або паллетного стелажа.

Стелаж фронтальний для палет має наступні комплектуючі:

• Стійка рами виконана з високоміцного оцинкованого тонколистового профілю марки 08пс ГОСТ 14918-80, вона має складну форму перетину, що забезпечує підвищену несучу здатність і дозволяє застосовувати більш тонкий метал (товщиною 2-2.5 мм). Ця особливість значно полегшує і здешевлює конструкцію.
• Балка зроблені з холоднокатаного металу в формі замкнутого квадрата (товщиною 1.5-2 мм) або двутавра з коннектором на кінцях, за допомогою якого відбувається кріплення балки до стійки. Він може бути зацепной або болтовим. Щоб уникнути вибивання балки з гнізда при зніманні вантажу з нижньої полиці застосовують запобіжні штифти.

Балки мають велику несучу здатність, витримують навантаження до 4.5 тонн на одну балку.

Кріплення балки до стійки відбувається за допомогою коннектора з перфорацією, для фіксації і захисту від вибивання застосовують запобіжний штифт.

• Діагональні і вертикальні зв'язку скріплюють стійки в єдину міцну конструкцію болтовими з'єднаннями.
• Опорні п'яти рам роблять з листової сталі 3.5-5 мм завтовшки. До рам їх кріплять за допомогою болтів.
• Вирівнюючі пластини зі сталі товщиною до 5 мм служать для згладжування нерівностей підлоги до 50 мм.

Додатковими елементами фронтального стелажа можуть бути різні кронштейни для циліндричних вантажів, балки і сітки для захисту від падіння вантажу з верхніх полиць, консольні місця, бічні, кутові, передні відбійники, елементи настилу зі сталі, ДСП, ґратчастих панелей. Всі металеві частини стелажа оцинковані або покриті полімерно-порошковою фарбою, що забезпечує тривалий захист металу від корозії.

Розміри комплектуючих для стелажів

Виробники випускають різні фронтальні стелажі, конструкція, розміри яких залежать від площі приміщення, ваги складованого вантажу, наявності спеціальних видів застосовуваної техніки. У таблицях ми наведемо основні розміри і вантажопідйомність рам і балок, що застосовуються для паллетних стелажів.

Рами виробляються в чотирьох варіантах поперечного перерізу: 70, 90, 110 і 130 мм.

У таблиці вказана максимально допустиме навантаження на одну секцію:

Вимоги до установки стелажів

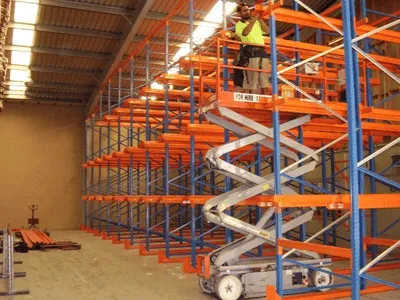

Збірка фронтального стелажа.

При складанні стелажа своїми руками для забезпечення надійності стелажній конструкції повинні виконуватися наступні правила і норми:

• Відхилення статі в приміщенні від горизонталі не більше 10 мм.
• Допуск по вертикалі для рам стелажа - не більше 5 мм на 3000 мм.
• Відхилення по горизонталі для балок - 10 мм на 3000 мм.
• У монтажних вузлах повинні застосовуватися всі кріпильні деталі, передбачені виробником.
• Кріплення до підлоги робиться за допомогою анкерних болтів.
• Стелажі вище 4 метрів додатково кріпляться до стін або стелі.
• Подвійні, спарені конструкції зв'язуються між собою стяжками (зв'язками).
• Болтові з'єднання повинні бути надійно затягнуті.
• Якщо того вимагає інструкція, то необхідно встановити всі захисні огорожі і відбійники, провести заземлення конструкції.

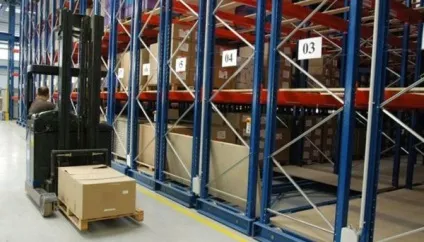

Фронтальний пересувний стелаж.

На закінчення можна сказати, що раціональна організація місць зберігання вантажів і матеріалів забезпечує високу ефективність роботи складу або підприємства в цілому. Сучасні фронтальні (палетні) стелажі мають широку сферу застосування.

• У великих складських терміналах.
• Торгових складах.
• Оптових базах.
• Виробничих цехах.
• Магазинах.
• Гаражах.
