Стелаж для інструмента своїми руками наводимо порядок в майстерні

Справжньому майстру буде недостатньо однієї полиці для інструментів, які він використовує в роботі. Тим часом, питання організації зберігання інструментів і обладнання є важливим. Все, що знадобиться, має бути під рукою. Кращим способом вирішення цього питання буде спорудження стелажа для інструментів своїми руками.

Стелаж - це система полиць для зберігання різних предметів, яка дозволяє мати до них вільний доступ. За способом установки розрізняють підлогові і навісні моделі. Конструкції можуть бути як прямий, так і кутовий форми, відрізнятися по висоті залежно від потреб і можливостей приміщення.

Як матеріал для створення стелажів найчастіше використовують дерево і метал. При цьому вироби мають потребу тільки в мінімальній необхідній обробці, що дозволяє зберегти цілісність матеріалу. Естетичний зовнішній вигляд в подібних пристроях грає не головну роль. Звичайно, можна зробити такі полки з гіпсокартону своїми руками, але процес створення буде трудомістким, витратним, та й мобільністю такі системи не відрізняються.

Найпростіший стелаж

У майстерні або гаражі завжди є необхідність в простому недорогому стелажі. На ньому можна вільно розмістити великі інструменти, матеріали, а дрібні помістити в окремі контейнери.

Зауважимо відразу, що дерев'яна конструкція буде кріпитися безпосередньо до стіни. Тому якщо в стіну не можна вкрутити шурупи, то доведеться вибрати іншу, окремо стоїть, модель стелажа.

В даному проекті глибина полиць 16 дюймів (40,6 см). Іноді площа стелажа обмежується іншими предметами, що відкривається дверима, пр. Тому існує оптимальна глибина поличок - 40-60 см. Вони не захаращують приміщення і надають достатньо місця для зберігання. Зібрати таку споруду під силу навіть недосвідченому людині, але потрібно трохи допомоги, щоб притримати довгі деталі, зрозуміла покрокова інструкція, матеріали та інструменти.

Що треба приготувати

Для втілення традиційної системи зберігання знадобляться соснові дошки перетином 2 × 4 дюйма (майже 5х10 см) і шматки фанери. Вони змінять зовнішній вигляд приміщення і зроблять його зручним.

Запасіться необхідними для роботи інструментами:

• рулеткою,
• рівнем,
• олівцем,
• пристосуванням для кишенькових отворів,
• шуруповертом,
• самонарізний шурупами.

Підготуйте самостійно або замовте в майстерні розкрій дерев'яних заготовок:

• 6 планок торців / фасадних підстав полиць з соснової дошки довжиною по 8 футів (243,8 см).
• 3 планки-ніжки, довжина яких дорівнює висоті верхньої полиці (за бажанням).
• 9 планок-опор для полиць завдовжки 12 дюймів (30,5 см).
• Шматки фанери для полиць шириною 16 дюймів (40,6 см), довжиною по 4 фути (121,9 см).

Опис роботи

1. Зробіть розмітки на стіні на висоті розміщення полиць. Перевірте їх правильність за допомогою рівня.
2. Довгими шурупами міцно прикріпіть до стіни планки довжиною 8 футів (243,8 см) на рівнях, де будуть перебувати полки стелажа.

1. Тепер ми підкажемо вам хитре рішення, як зробити полки рівними. Візьміть залишилися 3 довгі планки (по 8 футів), точно вирівняйте їх з уже закріпленими на стіні і злегка прибийте до них. Використовуйте по 2 цвяха або коротких гвинта на кожну дошку, щоб тільки злегка зафіксувати їх.
2. Тепер візьміть дошки, які послужать стелажу ніжками. Дві встановлюються з боків, одна - посередині. Приєднайте їх шурупами тільки до верхніх планок. На кожне з'єднання використовуйте 2-3 шурупа.

Увага! Цей стелаж не призначений для зберігання занадто важких предметів. Якщо вам потрібен більш міцний, врахуйте, що оптимальна відстань між опорами не повинна перевищувати 70 см.

1. Видаліть додаткові фіксують кріплення з планок. Ви отримали практично ідеальну фасадну частину стелажа.
2. Підготуйте за допомогою спеціального пристрою кишенькові отвори на всіх 9 планках (по 12 дюймів).
3. Прикріпіть їх перпендикулярно до горизонтальних планок на стіні - по краях планок, відступивши приблизно на 10-12 дюймів, і точно посередині (бажано, щоб положення середніх планок збіглося із середнім вертикальною опорою).
4. Тепер можна встановлювати вже зроблений фасадний фрагмент стелажа. Виконуємо його кріплення на довгі шурупи, надійно угвинчуючи їх за допомогою кишенькових отворів в підтримують поперечні планки.
5. Залишилося покрити полки розкроєного шматками фанери. Надійно закріпіть їх до каркаса.

Конструкція готова! Вона акуратно зроблена і не потребує фінішної обробки. Якщо ви захочете пофарбувати свій стелаж або покрити лаком, це значно подовжить його термін експлуатації.

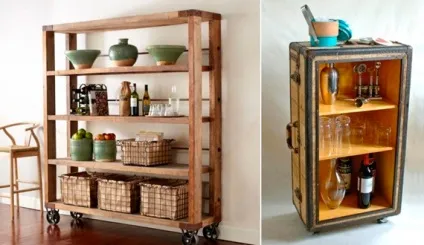

Стелаж на колесах

Невеликий стелаж на коліщатках більше підійде тим, хто не має можливості кріпити систему зберігання до стіни або кому потрібна мобільна версія пристосування. Даний виріб володіє деякою стриманою елегантністю, яка властива простим моделям в стилі лофт.

Щоб зробити стелаж міцним і недорогим, ми будемо використовувати деревину сосни. З цим матеріалом не виникає труднощів в роботі, а також він досить міцний і довговічний.

Приготуйте все необхідне

• 15 соснових дощок 2х6 (5х15 см) довжиною 8 футів (243,8 см);
• 4 соснові дошки 2х4 (5х10 см) довжиною 8 футів (243,8 см);
• 10 деталей 1х2 (2,5х5 см) довжиною 6 футів (182,8 см);
• 2 дошки 1х2 (2,5х5 см) довжиною 8 футів (243,8 см);
• 1 соснову дошку 2х2 (5х5 см);
• 2-8-футові (по 60,9-243,8 см) дошки;
• дюбеля;
• 4 металевих стрижня 67,25 дюйма (170,8);
• 4 металеві кутові скоби;
• 4 металевих меблевих колеса розміром від 4 дюймів (10 см) до 6 (15,2 см);
• 2 дюйма (5 см) гвинти;
• наждачний папір;
• столярний клей,
• шпаклівку;
• ґрунтовку;
• фарбу або лак для фінішної обробки.

Крім того, знадобиться використання пристрою для кишенькових отворів, дрилі, рівня, рулетки, косинця, олівця, циркулярної пилки, шліфувальної машини.

З габаритами стелажа і розташуванням комплектуючих можна ознайомитися, розглянувши малюнок, наведений нижче.

Розкроїте деталі стелажа згідно зі списком:

• 15 заготовок для полиць 2х6 (5х15,2 см) довжиною 64,75 "(164,5 см);
• 10 довгих торцевих деталей полиць 1х2 (2,5х5 см) довжиною 66,25 "(168,3 см);
• 10 бічних деталей полиць 1х2 (2,5х5 см) довжиною 16,5 "(41,9 см);
• 10 заготовок бічних перекладин 2х2 (5х5 см) довжиною 11 "(27,9 см);
• 4 деталі - бічні вертикальні стійки 2х4 (5х10 см) довжиною 75,5 "(191,8 см);
• 4 сталевих стержня довжиною по 67,25 "(170,8 см).

Порядок виконання роботи

Почніть створення стелажа зі збірки п'яти однакових полиць. Кожна поличка буде складатися з 7 деталей.

1. Підготуйте кишенькові отвори в планках 2х6 (5х15,2 см) довжиною 64,75 "(164,5 см), на малюнку вони позначені червоним кольором. Зберіть разом по три планки за допомогою гвинтів і столярного клею, завдавши його на місця з'єднання.

При зміцненні місць з'єднання конструктивних частин за допомогою столярного клею його надлишки, які виступають в швах, слід відразу ж витирати ганчіркою або мокрою губкою. Так готовий виріб вийде акуратним, а вбрався клей, не завадить рівномірно покрити деревину захисним або оздоблювальним засобом.

1. Далі встановіть на коротких сторонах майбутніх полиць планки 1х2 (2,5х5 см) довжиною 16,5 "(41,9 см). На малюнку вони виділені синім кольором. Використовуйте шурупи і клей.
2. Аналогічним чином приєднаєте до полиць довгі торцеві планки 1х2 (2,5х5 см) довжиною 66,25 "(168,3 см), виділені жовтим заливанням.
3. Зберіть бічні стійки стелажа. Для цього використовуйте планки 2х4 (5х10 см) довжиною 75,5 "(191,8 см), позначені на малюнку зеленим кольором. Спочатку слід, звіряючись зі схематичним зображенням, нанести розмітку точок кріплення поперечних перекладин.
4. Підготуйте кишенькові отвори на кінцях коротких планок 2х2 (5х5 см) довжиною 11 "(27,9 см). Виконайте з'єднання в позначених місцях на шурупи і клей.
5. Виберіть зручне для вас розташування металевого прута-обмежувача, підготуйте під нього наскрізні отвори, відповідні його діаметру, на одній (тильної) вертикальної планки кожної з двох «сходів». Свердлите акуратно не дуже близько до краю планки, в іншому випадку деревина може розкришитися.
6. Зберіть стелаж, починаючи з установки нижньої і верхньої полиць. Потім по черзі приєднаєте середні. Використовуйте шурупи і клей.
7. Встановіть сталеві стрижні на свої місця. Закріпіть їх положення відповідними гайками.
8. Заповніть шпаклівкою поглиблення в місці кріплень гвинтами. Залиште стелаж до повного висихання складу.
9. За допомогою наждачного паперу або шлифовочной машини видаліть залишки спецзасоби і, якщо є, великі недоліки на поверхні деревини. Стелаж не повинен мати ідеально гладкі поверхні, але з огляду на те, що конструкція буде рухомий, повинен бути безпечним у використанні.
10. Після видалення пилу нанесіть на дерево захисний склад (наприклад, морилку). Залиште висохнути.
11. Якщо хочете, можете покрити стелаж лаком по дереву. Така фінішна обробка не обов'язкова, але вона дозволить захистити деревину від агресивних зовнішніх впливів (вологи, перепаду температури, пр.). Залиште на час, щоб лак міг висохнути.
12. На верхніх і нижніх кутах вироби за допомогою дрилі і шурупів встановіть металеві кутові накладки.
13. Акуратно покладіть стелаж. Пригвинтите на шурупи до дну (по кутах) чотири металевих колеса.

Наше керівництво дозволило вам зібрати своїми руками не просто стелаж, на якому зручно зберігати інструменти, а універсальний, функціональний предмет обстановки. При бажанні і внесення деяких поправок він може послужити в кабінеті, вітальні, на кухні, пр.

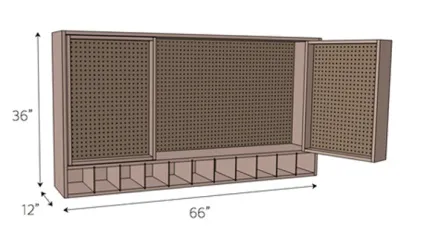

Полка-стелаж для інструментів

Якщо майстер регулярно використовує інструменти, виникає необхідність у відкритому навісному стелажі. Не треба шукати ключ відповідного розміру серед інших в спеціальному ящику або коробці, яка розташована десь, досить тільки простягнути руку - і потрібне пристосування вже у вас.

Існує маса більш простих або складних моделей. Якщо такий стелаж розташовується не в майстерні, має сенс обладнати його орними дверцями, на яких також можна розташувати інструменти. Варіант пристосування, який ми пропонуємо змайструвати, відрізняється простотою і місткістю. Тому зробити його можна в короткий час, не витративши багато сил.

Матеріали і інструменти

Для створення навісного стелажа вам знадобиться:

• 2 рояльні петлі 30 "(76,2 см);
• 2 набору магнітних засувок;
• 12 однакових пластикових контейнерів параметрами близько 11х5х5 "(27,9х12,7х12,7 см);
• 1 шматок фанери 0,75х4 "х8" (1,9х10х20 см);
• 1 перфорована панель (Pegboard) розміром 0,25х4х8 "(0,6х10х20 см);
• шматок фанери 0,25х2х4 "(0,6х10х20 см);
• пристосування для підготовки кишенькових отворів;
• гвинти, шурупи;
• клей для дерева;
• дриль;
• пила торцювання;
• циркулярна пила;
• рулетка;
• олівець;
• захисні окуляри і вух.

Перед тим як зробити полку, уважно ознайомтеся з її конструкцією, внесіть, якщо треба, свої зміни і приступайте до роботи відповідно до доданої детальної інструкції.

За допомогою доданого креслення заготовок треба вирізати деталі відповідно до зазначених розмірами (або за відкоригованого вами списку).

докладна інструкція

1. Підготуйте пази на деталях основної частини стелажа для приміщення в них великий перфорованої панелі, на дверях для установки перфорованих панелей, на вертикальних деталях нижнього відсіку для установки розділових перегородок. Паз повинен бути глибиною 1/4 "(0,6 см). Після того як ви виставили ніж ріжучого інструменту, перевірте правильність на невеликому шматку дерева.
2. Щоб зменшити ймовірність пошкодження фанери під час вирізання пазів, нанесіть клейку стрічку на місця різу
3. Використовуючи гвинти і клей, зберіть каркас стелажу. Щоб уникнути крошения деревини і фанери, скористайтеся спеціальним пристроєм - перед з'єднанням зробіть кишенькові отвори для шурупів.
4. Встановіть нижню полицю стелажа на клей і шурупи.
5. Через відкриту верхню частину стелажа вставте перфорований лист в призначений для цього паз, попередньо змащений клеєм.
6. За допомогою кишенькових отворів прикріпіть на клей і гвинти верхню кришку стелажа.
7. Змащуючи клеєм торцеві частини перегородок нижнього відсіку 11х5х5 "(27,9х12,7х12,7 см), по черзі встановіть кожен на його місце.
8. Зберіть спочатку три з чотирьох деталей дверних рам.
9. Через відкриту частину помістіть перфоровані пластини в пази, змастивши місце з'єднання клеєм.
10. Приєднайте останню деталь в кожній з дверцят.
11. Перевірте довжину петель для приєднання дверцят до корпусу. Подгоните таким чином, щоб петлі були на 2-4 см коротше, ніж довжина дверцята.
12. Відступивши 1-2 см від краю, на гвинти встановіть петлі. Приєднайте петлі до корпусу стелажа.
13. Вам залишилося найлегше - поставити пластикові контейнери в окремі відсіки, повісити стелаж на стіну і наповнити його на свій розсуд.
