Стабілізатор струму для світлодіодів двох вивідний

Всі знають, що для живлення світлодіодів потрібно стабільний струм, інакше їх кристал не витримує і швидко руйнується. Для цього застосовують струмовий стабілізацію - спеціальні схеми драйверів або просто резистори. Останній метод використовується найчастіше, особливо в світлодіодних стрічках, де на кожні 3 LED елемента ставлять по одному опору. Але резистори, справляються зі своєю справою стабілізації не дуже ефективно, так як по-перше гріються (зайва витрата енергії), а по-друге підтримують заданий струм у вузькому діапазоні напруг - згідно закону Ома.

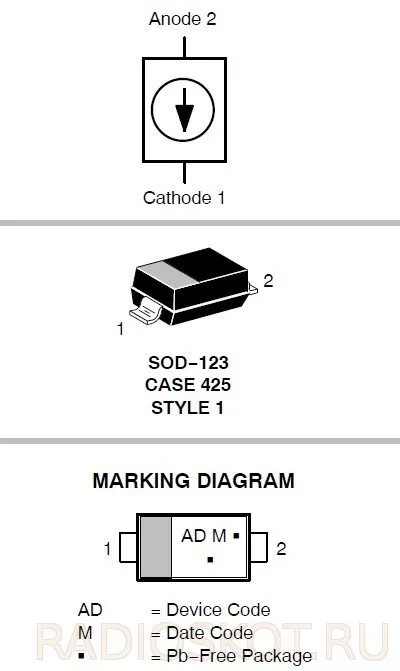

Представляємо радіоелемент нового покоління - компактний регулятор струму для світлодіодів від OnSemi NSI45020AT1G. Його важлива перевага - він двохвивідною і мініатюрний, створений спеціально для управління малопотужними світлодіодами. Пристрій виконаний в SMD корпусі SOD-123 і забезпечує стабільний струм 20 мА в ланцюзі, не вимагаючи додаткових зовнішніх компонентів. Таке просте і надійне пристрій дозволяє створювати недорогі рішення для управління світлодіодами. Усередині нього знаходиться схема з польового транзистора і декількох деталей обв'язки, природно з супутніми радіоелементами захисту. Щось типу такого LED драйвера.

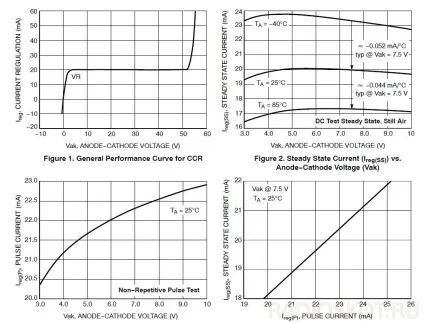

Регулятор включається послідовно в ланцюг світлодіодів, працює з максимальним робочим напругою 45 В, забезпечує струм в ланцюзі 20 мА з точністю ± 10%, має вбудовану ESD захист, захист від переполюсовки. При підвищенні температури регулятора, вихідний струм буде знижуватися. Падіння напруги 0,5 В, а напруга включення - 7,5 В.

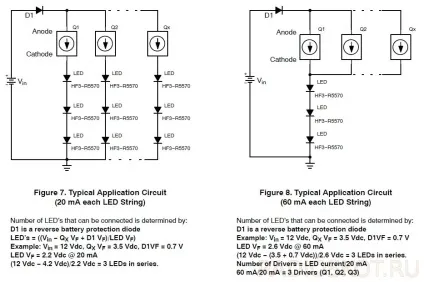

Схеми включення стабілізатора струму LED

Для забезпечення струму в ланцюзі більше 20 мА потрібно включити паралельно кілька регуляторів (2 регулятора - струм 40 мА, 3 регулятора - струм 60 мА, 5 регуляторів - 100 мА).

Основні характеристики регулятора NSI45020

Регульований ток 20 ± 10% мА;
Максимальна напруга анод-катод 45 В;
Робочий температурний діапазон -55 ... + 150 ° С;
Корпус SOD-123 виконаний з використанням без свинцевих технологій.

Сфери застосування стабілізатора NSI45020AT1G: світлові панелі, декоративне підсвічування, підсвічування дисплеїв. В автомобілях регулятор струму ставлять на підсвічування дзеркал, приладової панелі, кнопок. Також його використовують в світлодіодних стрічках замість звичайних резисторів, що дозволяє підключати LED стрічки до джерел різної напруги без втрати яскравості. Напруга харчування у NSI45020 до 45 В, на виході стабільні 20 мА. Чи включається послідовно з ланцюжком світлодіодів, єдина умова: сума падінь напруги на світлодіодах повинна бути менше вхідного напруги мінімум на 0,7 В. У загальному деталь корисна, і якби ще ціна на них була низька - можна сміливо купувати партію і ставити замість резисторів, на все світлодіоди в приладах і конструкціях. Даташит на NSI45020 тут
