Теплова мережа - це складна інженерно-будівельне споруда, що служить для транспорту тепла за допомогою теплоносія (води або пари) від джерела (ТЕЦ або котельні) до теплових споживачам.
Від колекторів прямої мережевої води ТЕЦ або від районних котелень за допомогою магістральних теплопроводів гаряча вода подається до міського масив. Магістральні теплопроводи мають відгалуження, до яких приєднується внутрішньоквартальна розводка до центральних теплових пунктів (ЦТП). У ЦТП знаходиться теплообмінне обладнання з регуляторами, що забезпечує постачання квартир і приміщень гарячою водою.
Теплопроводи можуть бути підземними і надземними.
Надземні теплопроводи зазвичай прокладають по територіях промислових підприємств і промислових зон, що не підлягають забудові, при перетині великої кількості залізничних колій, тобто всюди, де або не цілком естетичний вигляд теплопроводів не грає великої ролі, або ускладнюється доступ до ревізії і ремонту теплопроводів. На дземние теплопроводи довговічніше і краще пристосовані до ремонтів.
Мал. Основні види надземної прокладки теплопроводів а-на окремо розташованих опорах (щоглах), б-на естакадах, в - на підвісних (ва - Д) нтов) конструкціях, 1 - металева "/ вершина, 2 - підвісні опори, 3 - тяги
У житлових районах з естетичних міркувань використовується підземна прокладка теплопроводів, яка буває безканальної і канальної.
При безканальної прокладці ділянки теплопроводу укладають на спеціальні опори безпосередньо на дні виритих грунтових каналів, зварюють між собою стики, захищають їх від впливу агресивного середовища і засипають ґрунтом. Безканальна прокладка - найдешевша, однак теплопроводи відчувають зовнішню навантаження від тиску грунту (заглиблення теплопроводу має бути 0,7 м), більш схильні до дії агресивного середовища (грунту) і менш ремонтопрігодни.
Мал. Типи безканальних теплопроводів 'А - в збірній і монолітної оболонці; б - литі і збірно-литі; в - засипні
При канальної прокладки теплопроводів поміщаються в канали зі збірних залізобетонних елементів, виготовлених на заводі. При такій прокладці теплопровід розвантажується від гідростатичного дії грунту, знаходиться в більш комфортних умовах, більш доступний для ремонту.
По можливості доступу до теплопроводів канали діляться на
прохідні, напівпрохідні і непрохідні.

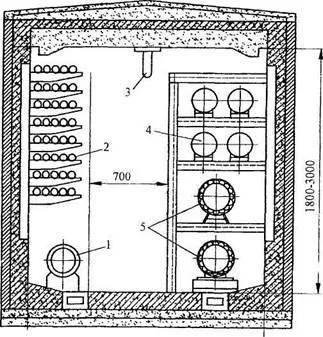

Мал. Розміщення трубопроводів і кабелів в комунікаційному колекторі: 1 водопровід; 2 електричні кабелі; 3 світильник; 4 технологічні трубопроводи; 5 теплопроводи
У прохідних каналах крім трубопроводів подачі та зворотної мережної води, розміщують водопровідні труби питної води, силові кабелі і т.д. Це найбільш дорогі канали, але і найбільш надійні, так як дозволяють організувати постійний легкий доступ для ревізій і ремонту, без порушення дорожніх покриттів і мостових. Такі канали обладнуються освітленням і природною вентиляцією.
Внутрішні габарити колекторів визначаються наступними вимогами:
A) ширина проходу повинна бути не менше 800 мм, висота 1800 мм;
Б) відстань у світлі від поверхні ізоляції теплопроводів до стінки і статі колектора - 200 мм при діаметрі трубопроводу 500. 700 мм і 220 мм при діаметрі трубопроводу 800. 900 мм і до перекриття колектора відповідно - 120 і 150 мм;
B) відстані між поверхнями ізоляції теплопроводів - 200 мм (при діаметрі трубопроводів 500. 900 мм);
Г) відстань від поверхні труб водопроводу, напірної каналізації і повітропроводів до будівельних конструкцій колектора і до кабелів не менше 200 мм;
Д) відстань по вертикалі між консолями для укладання силових кабелів - 200 мм, для контрольних кабелів і кабелів зв'язку - 150 мм;
Е) горизонтальне відстань у світлі між силовими кабелями має дорівнювати діаметру кабелю, але не менше 35 мм.
Мал. 3.2. Прокладка мережі теплопостачання в непрохідному каналі: а - збірний із залізобетонних плит; б - склепінчастий з опорною рамою;
1 залізобетонна підстава: 2 стіновий блок; 3 навісна теплоізоляція; 4 блок перекриття; 5 подушка; 6 залізобетонний звід
Непрохідні канали дозволяють розмістити в себе тільки подає і зворотний теплопроводи, для доступу до яких необхідно зривати шар грунту і знімати верхню частину каналу. У непрохідних каналах і Безканальні прокладається велика частина теплопроводів, Непрохідні канали застосовують для труб діаметром 500-700 мм. Канали можуть бути залізобетонними, азбестоцементними та металевими. Зовні канали ізолюють від вологи бітумом і обклеюють гідрозахисним матеріалом.
Напівпрохідні канали споруджують в тих випадках, коли до теплопроводів необхідний постійний, але рідкісний доступ. Напівпрохідні канали мають висоту не менше 1400 мм, що дозволяє людині пересуватися в ньому в напівзігнутому стані, виконуючи огляд і дрібний ремонт теплової ізоляції.
