Способи прокладання інженерних мереж

Коли прокладка труб відкритим способом утруднена або неможлива, застосовується бестраншейная прокладка труб способами проколу, продавлювання або буріння. Способом проколу створюється свердловина без видалення ґрунту, шляхом його расклинивания і ущільнення. Цей спосіб застосовується для прокладки труб малого діаметра. Способом продавлювання свердловина утворюється при вдавливании в грунт сталевої труби великого діаметру, як правило, за допомогою гідравлічних або гвинтових домкратів з подальшою виїмкою грунту з порожнини труби. Способом буріння свердловина створюється за допомогою бурових верстатів або бурового інструменту.

Підземні інженерні мережі прокладають в прохідних і непрохідних каналах, технічних подпольях будівель або безканальним способом.

Більш економічні наступні види прокладки: безканальна і в технічних подпольях будівель. Однак при безканальної прокладці трубопроводи укладають безпосередньо на грунт, вони сприймають механічні навантаження, а також більшою мірою піддаються корозії, тому цей спосіб застосовують для труб невеликого діаметра (200-300 мм, а при хорошій ізоляції до 500 мм).

При прокладанні в каналах інженерні мережі не піддаються цим шкідливим впливам. Непрохідні канали виготовляють прямокутної, склепінчастою форми (показані на рис. 3.2) і циліндричної форми.

Мал. 3.2. Прокладка мережі теплопостачання в непрохідному каналі: а - збірний із залізобетонних плит; б - склепінчастий з опорною рамою;

1 залізобетонна підстава: 2 стіновий блок; 3 навісна теплоізоляція; 4 блок перекриття; 5 подушка; 6 залізобетонний звід

Непрохідні канали застосовують для труб діаметром 500-700 мм. Канали можуть бути залізобетонними, азбестоцементними та металевими. Зовні канали ізолюють від вологи бітумом і обклеюють гідрозахисним матеріалом.

Найдорожче обходиться спосіб прокладки в прохідних каналах, але умови експлуатації та ремонту інженерних мереж в них краще. Прохідні канали, в яких прокладено кілька трубопроводів і кабелів, називають колекторами.

На рис. 3.3 показаний комунікаційний колектор, обладнаний освітленням, вентиляцією, водоудаленіем, автоматизацією і диспетчеризацією.

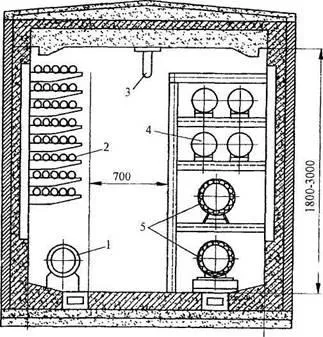

Мал. 3.3. Розміщення трубопроводів і кабелів в комунікаційному

1 водопровід; 2 електричні кабелі; 3 світильник; 4 технологічні трубопроводи; 5 теплопроводи

Внутрішні габарити колекторів визначаються наступними вимогами:

A) ширина проходу повинна бути не менше 800 мм, висота 1800 мм;

Б) відстань у світлі від поверхні ізоляції теплопроводів до стінки і статі колектора - 200 мм при діаметрі трубопроводу 500. 700 мм і 220 мм при діаметрі трубопроводу 800. 900 мм і до перекриття колектора відповідно - 120 і 150 мм;

B) відстані між поверхнями ізоляції теплопроводів - 200 мм (при діаметрі трубопроводів 500. 900 мм);

Г) відстань від поверхні труб водопроводу, напірної каналізації і повітропроводів до будівельних конструкцій колектора і до кабелів не менше 200 мм;

Д) відстань по вертикалі між консолями для укладання силових кабелів - 200 мм, для контрольних кабелів і кабелів зв'язку - 150 мм;

Е) горизонтальне відстань у світлі між силовими кабелями має дорівнювати діаметру кабелю, але не менше 35 мм.

Розміщення трубопроводів і кабелів в колекторах проводиться з урахуванням наступних рекомендацій:

- при дворядному розташуванні мереж - з одного боку проходу прокладаються зверху кабелі зв'язку, під ними теплопроводи, а з іншого боку - зверху силові кабелі, нижче кабелі зв'язку і внизу - водопроводи:

- при однорядном розташуванні: зверху прокладаються силові кабелі, під ними кабелі зв'язку, нижче - теплопроводи і водопроводи

Водопровідні лінії розташовуються завжди нижче теплопроводів і кабелів.

Колектори повинні бути обладнані механічною припливною вентиляцією, яка розраховується на підтримання температури повітря всередині колектора в межах 5. 30 С і не менше трикратного обміну повітря за 1 годину. Вентиляційна камера являє собою підземне приміщення з надземними приточно-витяжною шахтами, де і встановлюють комплекти незалежних вентиляторів.

Для видалення аварійної води з трубопроводів, планового їх спорожнення і вилучення грунтової води з конструкції колектора споруджують спеціальні конструкції (самопливні дренажні трубопроводи, аварійно-насосні станції).

Прокладання в колекторах (прохідних каналах) рекомендується здійснювати в наступних випадках:

1) при нестачі вільного простору в поперечному перерізі вулиць для розміщення мереж у траншеях;

2) на перетинах з швидкісними дорогами, з магістральними вулицями безперервного руху і залізничними шляхами;

3) при необхідності одночасного розміщення теплових мереж діаметром від 500 до 1000 мм, водоводу діаметром до 700 мм, понад 10 кабелів зв'язку та силових кабелів напругою до 10 кВ;

4) при реконструкції міських магістралей з розвиненим підземним господарством.

До основних переваг прокладки інженерних мереж в колекторах відносяться:

а) компактне розміщення великої кількості трубопроводів і кабелів як в плані, так і в поперечному профілі вулиць і територій;

б) забезпечення за рахунок міцності конструкції сприятливих умов експлуатації мереж при позитивних температурах, що дозволяє збільшити термін експлуатації мереж, поліпшити їх захист від механічних пошкоджень і корозії;

в) ремонт, прокладка та експлуатація нових мереж без розриття міської території;

г) впорядкування всієї системи розташування підземних інженерних мереж за рахунок організації комплексного проектування, будівництва і експлуатації;

д) влаштування дорожнього одягу та інших елементів поперечного профілю вулиць і проїздів до закінчення укладання всього комплексу трубопроводів і кабелів;

е) зручність і швидкість ремонту в ліквідації аварій, спрощення обліку підземних мереж і ін.

При прокладанні в колекторах магістральних і мікрорайонних трубопроводів тепловодопостачання, а також кабелів, самопливні лінії каналізації і водостоків трасує, виходячи з умов рельєфу, і, як правило, їх траси не відповідають розміщенню колекторів. В цьому випадку прогресивним рішенням є варіант поєднаної прокладки в одній траншеї або в загальній траншеї з колекторами при використанні різних методів закритої прокладки комунікацій із застосуванням механізованих і немеханізованих щитів, горизонтального буріння, гідравлічного опору продавлювання.

Як зазначалося вище, надземний спосіб прокладки на територіях міст менш поширений, так як він захаращує територію і погіршує архітектурний вигляд міста. В основному його застосовують на територіях підприємств та майданчиках, вільних від забудови. Однак в районах з високим рівнем грунтових вод або з сильно пересіченим рельєфом місцевості, а також в районах вічної мерзлоти він доцільний. Цей метод знижує вартість мереж в порівнянні з канальної прокладкою на 30. 60% і має такі переваги як: відсутність корозії, викликаної дією ґрунтових вод; більш швидке виявлення і усунення аварій на мережах; можливість пристрою прямолінійного поздовжнього профілю.
