Спеціальні можливості редактора специфікацій компас-3d - компас-3d v10 на 100%

В останніх версіях системи КОМПАС-3D з'явилася дуже зручна можливість копіювання об'єктів специфікації при копіюванні графічних елементів креслення. Щоб включити цю функцію, необхідно у вікні налаштувань потрібного вам стилю специфікації встановити відповідний прапорець. Для відкриття цього діалогу виконайте команду меню Сервіс -> Бібліотеки стилів -> Стилі специфікацій. У вікні виберіть необхідний стиль, наприклад Проста специфікація ГОСТ 2.106-96, після чого натисніть кнопку Редагувати стиль.

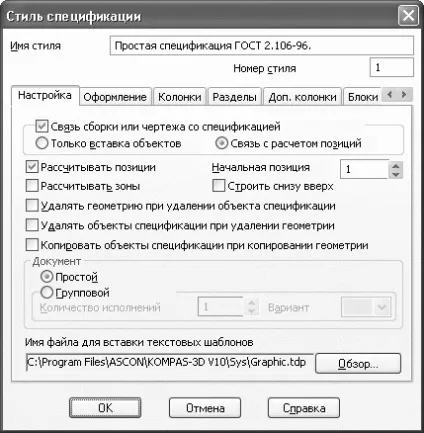

На екрані з'явиться ще одне вікно - Стиль специфікації (рис. 4.22). На першій вкладці даного вікна і знаходиться згаданий вище прапорець - Копіювати об'єкти специфікації при копіюванні геометрії.

Мал. 4.22. Вікно для включення функції копіювання об'єктів специфікації

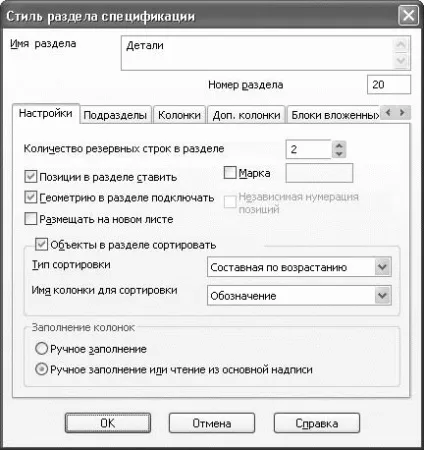

Додалася можливість для розділу або блоку розділів специфікації задавати однотипну марку - текст, який автоматично буде вставлятися перед номерами позицій базових об'єктів розділу. Щоб задати марку, необхідно перейти на вкладку Розділи вікна Стиль специфікації, в якому виділити один з розділів (наприклад, Деталі) і натиснути кнопку Редагувати. У вікні, необхідно встановити прапорець Марка, після чого, в розміщеному поруч текстовому полі ввести необхідну марку (рис. 4.23).

Мал. 4.23. Додавання марки в розділ специфікації

Крім того, є можливість формувати назву специфікації на аркуші. Назва специфікації - це текст, який відображається над специфікацією, розміщеною на аркуші креслення. Назва створюється за допомогою команди Назва контекстного меню специфікації, розміщеної на аркуші.

У десятій версії програми КОМПАС-3D з'явилася дуже зручна функція, що дозволяє зберігати документ-специфікацію як файл Excel. Для цього відкрийте одну з раніше сформованих специфікацій, наприклад для тривимірної моделі редуктора, і виконайте команду меню Файл -> Зберегти як. У вікні (рис. 4.24) в списку Тип файлу виберіть пункт Excel (* .xls) і натисніть кнопку Зберегти.

Мал. 4.24. Збереження документа специфікації у вигляді Excel-файлу

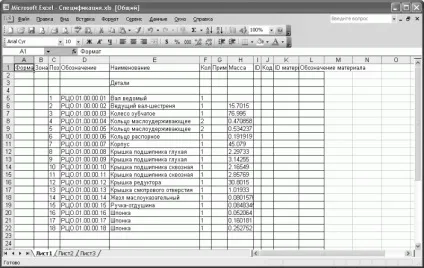

В результаті всі дані з документа будуть перенесені в таблицю Excel (рис. 4.25).

Мал. 4.25. Специфікація, збережена в Excel

В папці Examples \ Глава 4 \ Редуктор (специфікація), що додається до книги компакт-диска знаходиться даний Excel-файл (Спеціфікація.xls).
