Раніше я вже розглядав сонячні батареї і їх важливість у статті про садову лампу. Але то було вже готове рішення.
Зараз же я розповім про свій досвід створення світлодіодним сонячної батареї своїми руками.
Особисто мені, ідея прийшла абсолютно випадково, також випадково як я потрапив на чужу пару вільним слухачем. Там розповідали про світлодіоди і можливість їх використання як фотодіодів. Тобто, іншими словами, світлодіоди теж перетворять світло в електрику!
Для початку потрібно визначити які світлодіоди краще використовувати. Але зараз не сезон і тестувати під прямими сонячними променями не вийти, та й не постійне це сонце. Що ж робити? Забити Забути до літа? Це не підхід мозгочінов і всіх самодельщиков))
У справу вступає галогенова лампа, куплена в статті про фотостол.
Галогенка вибрана не випадково, а за рахунок близькості до сонячного спектру випромінювання та великої потужності.
Вирішив зібрати і яке де відкрутити все світлодіоди. які були в нашій мозгочінской лабораторії.
Для максимальної точності порівняння все світлодіоди подносились перпендикулярно і впритул до центру лампи. Але перш ніж зазирнути в таблицю виберіть, грунтуючись на особистих знаннях і досвіді, - який світлодіод видає більшу напругу? Білий, червоний, може інфрачервоний?
Хто загадував зелений. тому - зачот!

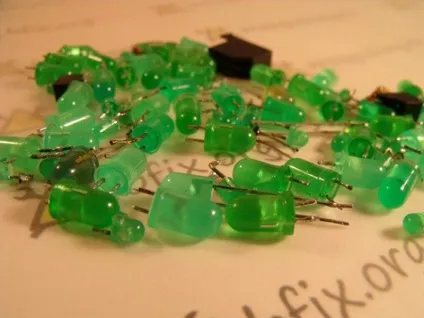

Тому виберемо все зелені індикаторні діоди.

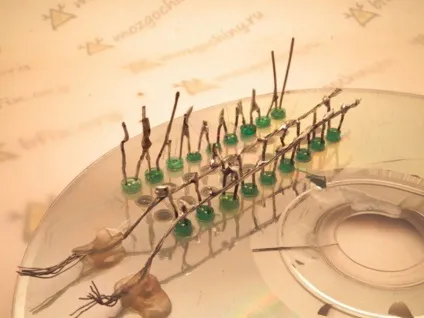

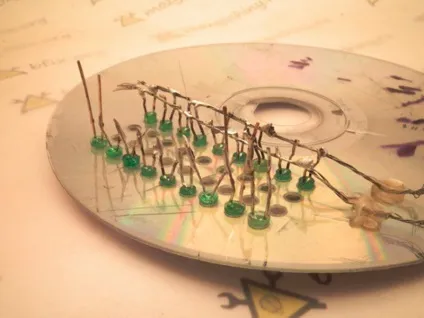

Далі я спаяв 9 світлодіодів послідовно і ще 9 паралельно. щоб порівняти ефективність при 2-х видах підключення. Зупинився на 3 мм, тому що вони видають такий же вольтаж, як і светики по 5 мм (ох і дратує мене це слово).
Результати вийшли наступними:
При послідовному підключенні всього 1,25 V
паралельно 1,56 V. Я очікував зовсім іншого. Силу струму вимірювати не вдалося (через мого мультиметра). Але я і так знаю, що вона там мізерно мала. Цікаво, що при послідовному з'єднанні напруга тільки зменшилася. Може це пов'язано з тим, що світлодіоди частково споживають енергію, яку самі ж конвертують зі світла !?
Загалом слова професора (з 1 Ф :))) підтвердилися і нічого не вийшло. Але щоб переконатися в цьому напевно, я підключив світлодіоди до електронного термометру, який живиться від 1 полуторовольтовой таблетки. І .... барабанна дріб …
Висновок: площа p - n переходу у світлодіодів дуже мала (у порівнянні з сонячною батареєю). Наприклад у модуля в садової лампі смужка становить кілька сантиметрів.
Так само світлодіод вдає із себе одиницю готового виробу, вартість модуля 100% перевищить вартість сонячних батарей з урахуванням ефективності. Так що використовувати його в даному вигляді не доцільно.
Самофокусірованія променя не буде. Енергія буде витрачається на нагрів повітря на шляху + ДУЖЕ низький ККД лазера і низькі ККД сонячної батареї не дозволяє расчтивать на якусь енергію більш витрачені навіть теоретично. Але політ думки я ціную! 🙂
