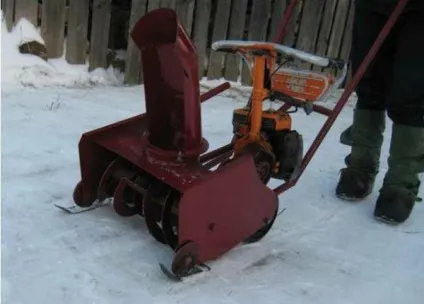

Снігоприбиральна машина своїми руками снегоуборщик з культиватора кріт
Мотокультиватор є одним з універсальних пристроїв. які при грамотній модернізації можна використовувати для різних господарських цілей.
Щоб зробити снігоприбирач з культиватора своїм руками, досить надіти на мотоблок спеціальну снігоприбиральну насадку або скористатися більш складним методом, самостійно підготував необхідні матеріали та інструменти.
Принцип роботи
Снігоприбирачі з культиватора користуються популярністю. так як саме з їх допомогою можна відкинути снігові маси на найбільшу відстань. Іноді воно досягає 12 метрів. Така снігоприбиральна машина має стандартний корпус з металу, всередині якого вміщено шнековий вал з можливістю до обертання.
Прибирається сніг підхоплюється шнековими валами, поступово пересувається до крильчатці. Там снігові маси прибираються лопатями у внутрішній відсік системи, далі віддаляються через спеціальну трубу.
Сніг відкидається на велику відстань за рахунок потужних поштовхів, які забезпечуються за рахунок наявності надійних перехідників і ременів в системі. Для активації роботи пристрою потрібно зробити з'єднання двох валів (мотоблока і снігоприбирача) через ремінну передачу.
необхідні матеріали
Щоб зробити повноцінний снегоуборщик з культиватора, слід підібрати всі матеріали та інструменти з нижченаведеного списку:
- Ключі різноманітного діаметру.
- Болти і гайки.
- Дриль.
- Болгарка.
- Кілька різних по діаметру викруток.
- Молоток і напилок.
- Плоскогубці і лещата.
- Ножівку, що працює на електричній енергії.
- Різні ланцюга.
- Зварювальний апарат.
- Металевий лист (дахове залізо).
- Профільні труби декількох різновидів за розміром.
- Фанера.
- Транспортерна стрічка.
- Куточки з металу.
- Підшипники закритого типу.
Якщо ж ви не володієте такою кількістю необхідних інструментів, то пропонуємо вам більш зібрати полегшену версію, а саме ручний снегоуборщик своїми руками.
Інструкція
- Раму снігоприбирача можна зробити з металевих куточків. використовуючи метод зварювання. Трубу, що займає приблизно півдюйма можна закріпити і використовувати в подальшому в якості ручки. Вал шнека також можна створити з труби, однак для цього вона повинна займати три чверті дюйма.
- У середній частині труби слід створити наскрізний розріз, тобто пропиляти рівну лінію. Він необхідний для установки металевої пластини, яка в свою чергу повинна мати такі габарити: 12 на 27 см. Цю металеву пластину часто називають лопаткою.
- Вона необхідна для відкидання снігу. Виконує дану функцію за рахунок обертання валу при роботі пристрою.
- При попаданні в снегоуборщик сніг не відразу досягає місця, де може бути захоплений лопаткою. До даного елементу його повинен підсуває двухзаходная шнек. Для його створення можна застосувати боковину автопокришки або транспортерну стрічку 1 см в товщину.
- Потрібно запасти приблизно пів метра даної стрічки, потім вирізати з неї 4 кільця електролобзиком 28 см в діаметрі.
- До конструкції необхідно прикріпити платформу швидкоз'ємного двигуна, який можна взяти від мотоблока. Для цього слід до труби прикріпити металеві куточки за допомогою зварювання. Помістити їх потрібно перпендикулярно пластині.
- Вал повинен легко заходити закриті підшипники. Для цього потрібно кілька разів пропиляти матерію на його кінцях, а потім обстучать їх. Якщо здійснити цю дію правильно, то діаметр вала трохи зменшиться. Також слід створити вільне місце для шпонки, тому з однієї зі сторін вала необхідно зробити паз.
- Для плавного і максимально швидкого пересування по снігу пристрій бажано залишити без коліс. Доречно замінити їх лижами. Зробити їх самостійно дуже просто. Досить випиляти підстави з дерев'яних брусків.
- На них слід прикріпити пластикові планки. щоб конструкція ковзала максимально плавно. Тут ви швидко елементах також можна заощадити, замінивши їх на спеціальні короби, часто використовувані при установці електропроводки.
- Відкидання снігу відбувається безпосередньо за рахунок поворотного жолоби. У домашніх умовах його можна виготовити з каналізаційної труби, діаметр якої більше або дорівнює 16 см.
- Щоб прикріпити поворотний жолоб до основи, слід до шнек під'єднати трубу з невеликим діаметром, а до неї приварити дану конструкцію.
- Поворотний жолоб в свою чергу оснащується невеликим відрізком каналізаційної труби. яка виступає в якості регулятора напрямки руху снігових мас при викиді.
- При облаштуванні конструкції необхідно простежити, щоб ширина лопатки шнека обов'язково була менше. ніж діаметр жолоба.
- Так можна забезпечити вільний висновок сніжної маси без затримок або забивання робочого отвору.
- Щоб конструкція виглядала естетично, досить пофарбувати її. Не варто нехтувати необхідністю в фарбуванні всіх деталей. Бажано вибрати яскраву фарбу, також можна застосувати фантазію і зробити дизайнерські орнаменти на Снігоприбиральник.
- Коли всі роботи по виготовленню снігоприбирача будуть завершені, виріб слід апробувати. З цього часу пристрій повністю готове до експлуатації і може піддаватися активному використанню протягом усього зимового періоду.
Найпростіший снегоуборщик Крот своїми руками
Даний тип конструкції виконується при наявності заводського двигуна мотоблока. Бажано заздалегідь створити креслення відповідних за розміром деталей із зазначенням їх параметрів, щоб в подальшому не виникло проблем з підготовкою оригінальних зразків.
Якщо ж побачений процес видався вам трохи складним, то тисніть сюди і ви знайдете більш докладний опис того, як змайструвати снігоприбиральну насадку на мотоблок Кріт.
Щоб зробити простий снегоуборщик своїми руками, необхідно мати токарний верстат ТВ-6, листову сталь і зварювальний апарат. Токарний верстат можна не їсти, проте в цьому випадку доведеться замовляти всі деталі у професійного токаря.
Самоскид Shacman від китайського виробника коштує набагато менше своїх побратимів, але не менш якісно виконує свою роботу. Більш детальну інформацію шукайте тут.
При створенні снігоприбирача своїми руками потрібно врахувати, що основний його частиною є шнек. Щоб змайструє його, потрібно труба з цапфами з обох сторін. До конструкції слід приварити вісім напівдиска, які в свою чергу вирізаються з листової сталі 2 мм в товщину. Більш детальну інформацію про те, як зробити шнек для снігоприбирача своїми руками, ви знайдете в цій статті.
З їх допомогою формується своєрідна двостороння спіраль. Всі місця зіткнення кілець в спіралі необхідно якісно проварити щоб уникнути деформації виробу.
Спіраль шнека можна зварити не тільки з розрізнених півкілець, а й з двох деталей. Для цього необхідно нарізати елементи з кожного боку, загорнути їх і скріпити так, щоб вийшла повноцінна спіраль.
Якщо створення шнека проходить з ускладненнями або у людей немає бажання робити його своїми руками, можна скористатися вже готовим пристроєм. Найбільш оптимальним варіантом буде шнек, що залишився від старої сільськогосподарської техніки, проте знаходиться в справному стані.
Для активації обертання шнека будуть потрібні шарикопідшипники № 203. Корпуси виконуються в формі склянок з алюмінію АМгб або АМг3. Їх слід прикріпити до бічних сторонах снігоприбирача, використовуючи болти Мб, затягують їх придатними за розміром гайками. За допомогою даної конструкції сніг буде подаватися на ротор.
Сам ротор працює всередині барабана, який можна самостійно змайструвати з алюмінієвого котла місткістю 20 л. Його необхідно скріпити з передньою стінкою корпусу обладнання за допомогою 4 мм заклепок. Механізм працює дуже просто: сніг потрапляє в барабан, а потім відкидається лопатями на відстань в межах 3-5 м.
Дальність відльоту сніжної маси залежить від параметрів і якості внутрішньої комплектації пристрою).
Важливим аспектом є створення крутного моменту, який повинен переходити від мотоблока до конструкції снігоприбирача. У мотоблоки крутний момент передається від його двигуна до валу, який повинен бути підключений до валу снігоприбирача.
Для цього використовується Кліноременная зв'язок.
Щоб організувати цей механізм, необхідно підібрати ремінь А-100, а також адаптований під нього шкиф.
Корпус снігоприбирача за стандартом виконується з листів стали 2 мм в товщину. Кути виконуються в пропорції 2 на 2 см. Їх слід зафіксувати заклепками 4 мм в діаметрі, посилити конструкцію можна за допомогою гвинтів М4.
Конструкцію бажано ставити не на колеса, а на лижі, так як з їх допомогою снігоприбирач буде не тільки простіше і швидше пересуватися, але і власник зможе контролювати висоту очищення снігу. Однак, якщо ви маєте в своєму запасі достатньо фінансів для агрегату, то краще придивіться до самохідного бензиновому снігоприбирача Чемпіон 656. який помітно полегшить роботу і зробить її більш безпечною для вас.
особливості комплектації
Для прибирання снігу можна використовувати не тільки сам мотоблок, а окремо його двигун. Корпус шнека виготовляється з покрівельного заліза. Фанера і рама необхідні для створення правильних контурів пристрою.
Саморобний снегоуборщик застосовуються підручні і не завжди естетично привабливі матеріали, тому готова конструкція не завжди виходить ідеальною. Вирішити цю проблему можна, якщо пофарбувати пристрій у відповідний колір.
Корисні поради та попередження
Всі використовувані підшипники обов'язково повинні бути закритими. Це допоможе ліквідувати ризик потрапляння снігу на їх поверхню. Деякі матеріали можна придбати в авто-магазині. Особливо вони важливі для приведення шнека в рух за рахунок ланцюга і ременя.
За допомогою поворотного жолоби можна регулювати не тільки напрямки викиду снігу, але і дальність відстані, на яке він відкидається. Саме його довжина впливає на те, як далеко сніг буде відлітати. При роботі з мотоблоком потрібно особливо уважно стежити за його внутрішньою будовою.
Кожного разу необхідно перевіряти відсутність засмічення, а також негайно закладати всілякі отвори, через які сніг або інші елементи можуть потрапити у внутрішню конструкцію системи.
Як повністю очистити сніг?
Тільки що випав сніг або залишки снігових мас після збирання великих скупчень даних опадів можна легко змести з асфальту або іншої поверхні, використовуючи відповідну насадку на снегоуборщик. Для повної ліквідації снігу підходять щітки з підвищеною жорсткістю і можливістю постійного обертання.
Такий тип снігоприбирача особливо важливий на тих територіях, де доріжки оснащені декоративним покриттям, яке змінює зовнішній вигляд в гіршу сторону, якщо його вчасно і повністю не очищати від снігу.
Також обертається жорстка щітка допомагає здійснювати прибирання снігу м'яко, тобто не травмує і не деформує покриття в процесі роботи. Таку щітку зазвичай закріплюють під навісом, прямо під на обертовому валу.
За допомогою такої щітки прибирання снігу здійснюється не тільки якісно, але і швидко. За один прохід можна домогтися повної ліквідації снігу на території понад 1 м. Кут захоплення можна зробити таким, як зручно працівникові. Є три варіанти розташування щітки: зліва, справа і по центру.
Навісне обладнання в разі застосування обертової жорсткої щітки також можна легко задіяти для удосконалення комфортабельності умов при проведенні прибирання снігу, так як висоту розташування щітки можна регулювати на свій розсуд.
Як боротися з великими сніговими завалами?
Якщо сніг вже мокрий або лежить досить довго, то повністю видалити його жорсткими обертовими щітками неможливо. Буде потрібно спеціальна лопата для снігу. Вона має підвісну конструкцію і оснащена спеціальними ножами, які спрощують роботу.
Якщо використовувати таку насадку до мотоблока, він здалеку буде схожий з невеликим бульдозером. За технічними можливостями також простежуються безперечні переваги: розпушування шару снігу з подальшим захопленням і перенесенням в відвал відбувається дуже просто.
Нижня грань лопати обов'язково оббивається гумовою стрічкою. Це допомагає захистити поверхню дороги і сам пристрій від можливих механічних пошкоджень. Снігова лопата прикріплюється до пристрою за рахунок універсальної зчіпки. За один раз поверхню очищається на 1 м в ширину.
При роботі є можливість встановити відвал вертикально, а також перемістити в 3 напрямках. Мотоблок, який працює з такою лопатою, може переміщатися зі швидкістю 2-7 км / год. Не забувайте, що даний агрегат розрахований на мотоблок Кріт, але якщо ви не маєте в своєму арсеналі даний пристрій, то можете придбати снігоприбирач для мотоблока Нева. який набагато частіше зустрічається на території нашої країни.
