Снегоотвал для квадроцикла - вивчаємо питання, робимо своїми руками

Прибирання снігу звичайної лопатою, з таким повсюдним поширенням техніки, досить рідкісне явище в наші дні. А якщо ви власник такого диво-агрегату як квадроцикл або мотоблок, то не можна упускати таку можливість полегшити собі прибирання території в зимовий час.

Відвал для снігу простий в установці на подібного роду техніку, а його користь важко переоцінити. Ринок рясніє пропозиціями готового навісного обладнання, але можна цілком обійтися і без покупки «грейдера». З мінімальними витратами ресурсів виготовити своїми руками відвал на квадроцикл або мотоблок цілком реально.

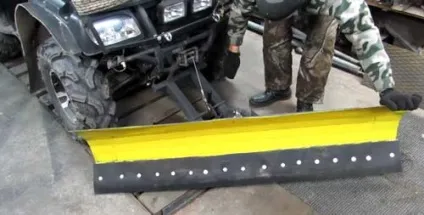

Снегоотвал для квадроцикла

пристрій снегоотвал

Конструкція будь-якого відвалу включає в себе 3 компоненти - власне снігоприбиральна лопата. пристрій, що змінює градуса її повороту, і зчіплюючий вузол, який фіксується на рамі техніки.

З метою продовження терміну служби пристрою, його оснащують своєрідним амортизирующим механізмом. Підвіска і снігоприбиральна лопата будуть часто піддаватися зіткнень з різними об'єктами, тому даний механізм буде захищати відвал від деформації і вібрації. Також, необхідно захищати майданчики від ножа «грейдера», шляхом кріплення гумової смуги хорошою товщини.

Пристрій відвалу для снігу

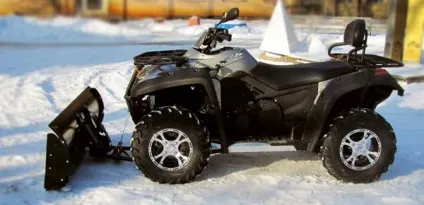

Снегоотвал на квадроциклі

Квадроцикли мають відмінну маневреність і гарною тягової силою. Укупі з наявністю потужних грунтозацепов, цей транспортний засіб стає ідеальним для перетворення в борця проти снігу.

Підбір необхідного відвалу на квадроцикл можна розділити на 4 пункти:

Вибір моделі установочного комплекту. Ця конструкція буде нашою базою для інсталяції відвалу. Необхідний тип залежить від моделі квадроцикла, тому що комплект буде закріплений до рами транспорту.
Вибір підрамника.
Підбір самого відвалу.
Вибір механізму підйому відвалу.

Розглянемо докладніше типи настановних комплектів. Їх розрізняють на фронтальні і центральні. Перший варіант конструкції розрахований на кріплення до квадроциклу з малою шириною дорожнього просвіту - кріплення відбувається з фронтальної базою машини. Другий тип вигідний тим, що він надає більшу стабільність при ході снегоотвал за рахунок більшої жорсткості самого тягача. У другому варіанті кріплення ніяк не применшує відстань від підвіски до дороги, і виходить, що відвал не погіршує прохідність транспорту.

Ширину снігоприбиральної лопати слід вибирати виходячи з потужності двигуна, а також ваги квадроцикла. Середня ширина такої лопати варіюється від 120 до 150 см.

Бюджетні моделі мають «лижі» - пристосування, яке встановлюється на лопату для забезпечення ковзання. Через брак власного підйомного механізму, доводиться користуватися цим засобом. Воно дозволяє витримувати безпечний просвіт між гострим кінцем лопати і поверхнею.

Слід пам'ятати, що квадроцикл з навісний лопатою успішно виконує роль снігоприбиральної машини тільки для пухкого снігу, висотою не перевищує півметра. Проти злежалих снігових пластів така машина буде безсила.

Щоб зрозуміти скільки можна заощадити, якщо зробити снегоотвал для квадроцикла своїми руками, наведемо вартість найбільш якісних зразків відвалів на квадроцикли. Набір, що включає установчу конструкцію, пряму лопату і фронтальну базу (з підйомно-поворотним механізмом), вийде в 60000 рублів.

Снегоотвал на мотоблоки

Володіючи і без того відмінною функціональністю, мотоблок здатний розчищати і купи снігу. Низький рівень шуму в процесі роботи, пристойна потужність (якщо порівнювати з габаритами) і вражаюча маневреність, роблять цей агрегат цінним союзником в боротьбі зі сніговими завалами. Обладнаний снігоприбиральної лопатою, мотоблок може розчищати територію від снігу висотою до 40 см.

Виробники мотоблоків не встановлюють на свою продукцію спеціальних демпфуючих механізмів пружинного типу. Вони покликані захищати машину від нерівностей поверхні, але мала швидкість руху мотоблока робить їх непотрібними. Також немає необхідності в установці підйомно-поворотних пристроїв. Все це позначається на підсумковій вартості снігоприбиральної машини в сторону зниження.

Перед початком ручної роботи з мотоблоком його відвал повертають на 30 °. Ширина, необхідна для снігоприбиральної лопати, становить максимум 1 метр. Металеве полотно лопати повинно бути товщиною від 2 до 3 мм.

Можна удосконалити снігоприбиральної мотоблок, замінивши його колеса на ефективні грунтозачепи зі сталі, - ефективність прибирання тільки зросте.

зробимо самі

Снегоотвал на квадроцикл

Снегоотвал своїми руками

У справі створення снегоотвал для квадроцикла своїми руками вам знадобляться наступні інструменти:

Прилад для зварювання
кутова шліфмашинка
дриль
рулетка

В мережі Інтернет є безліч креслень відвалу на квадроцикл або мотоблок, а також на інші транспортні засоби. Розглянемо конкретний приклад:

Нам потрібен метал. Беремо будь-яку порожню сталеву бочку об'ємом в 200 літрів (підійде й інша). Акуратно розрізаємо її на 3 шматки - перед нами криволінійні частини нашої майбутньої лопати.
Використовуємо зварювальний апарат на двох заготовках - зварює їх по контуру. Має вийти полотно шириною близько 3 мм, що достатньо для наших цілей.
Підсилюємо нижню частину майбутнього відвалу ножем. Вам буде потрібно смужка стали 5мм. товщини і довжиною порівнянної ширині скребка. Далі, просвердлюєте дрилем отвору 6-7 мм. в діаметрі. Отвори повинні розташовуватися на відстані 11-13 см. Один від одного. Ми підготували місце для кріплення запобіжної смуги з гуми.

Варто сказати, що не варто намагатися своїми руками самостійно виготовити ще й підрамник з кріпильної рамою. Це найскладніші у виготовленні конструкції, і саме від них залежить з'єднання відвалу з квадроциклом. Змусити «подружитися» відвал, зроблений своїми руками, набагато простіше з заводським кріпленням. До того ж, ви заощадите багато часу, адже вам не доведеться займатися докладними вимірами всіх деталей для кріплення.

Снегоотвал для мотоблока

У випадку з мотоблоком момент з кріпленням вирішується легше. Конструкція має більш просту форму, тому її під силу виготовити в домашній майстерні. Покрокове керівництво:

Займемося посиленням конструкції. До звареного з двох половин бочки відвалу приварюють квадратну трубу. Зупинимося на габаритах 40 × 40 мм.
До труби приварюється напівкруглий шматок стали, зі зробленими в ньому трьома отворами. Вони фіксуватимуть необхідні кути для положення лопати.
Чи не залишаємо цю трубу в спокої - надаємо одному з її кінців Г-подібну форму. Він буде служити фіксатором, одна сторона якого встановлюється в кріплення відвалу, а інша буде закріплена в самій рамі машини.

Положення, в якому розташовується лопата, регулюватимуть два болта. Їх вкручують в готові отвори, просвердлені на ділянці квадратної труби, яка приєднана до кріпильному механізму і надівається на Г-подібний фіксатор.
