Складання виробів з деревини

Складання виробів з деревини та деревних матеріалів - це з'єднання деталей в складальні одиниці та вироби за допомогою шпильок, клею, кріпильної фурнітури і метизів. Збірка столярних виробів є частиною виробничого процесу. Готові вироби збирають на підприємствах-виробниках або у споживача.

Деталь це виріб, виготовлений з однорідного по найменуванню і марці матеріалу без застосування складальних операцій. Складальна одиниця - це виріб, складові частини якого підлягають з'єднанню між собою шляхом свинчивания, склеювання та інших складальних операцій. У складальну одиницю входять деталі, складальні одиниці і комплектуючі вироби.

Складання виробів розчленовується на збірку і обробку складальних одиниць і загальну обробку виробів. До технологічного процесу складання відносяться також операції, пов'язані з перевіркою роботи всіх складових частин вироби.

В умовах одиничного виробництва збірка будується по послідовно-расчлененному принципом виконання операцій. Всі деталі збираються в виріб в певній, т. Е. Технологічної послідовності на одному робочому місці.

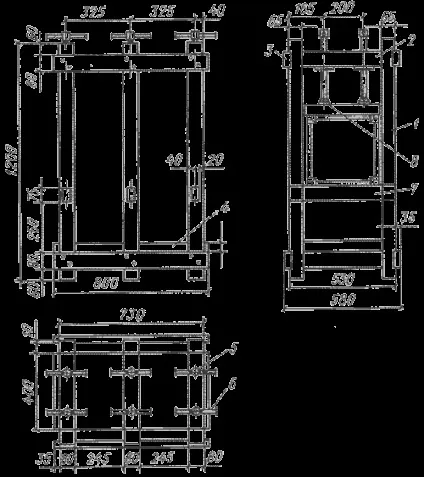

Вайма для збірки тумбочок, табуретів та інших виробів: 1 - ніжка, 2 царга, 3 горизонтальний брусок, 4 підставу, 5 гвинт, 6 ручка, 7 вставною брусок, 8- упори гвинта

Збірка меблевих виробів складається з наступних операцій: нанесення клею на поверхні шипів і вушок або гнізд; вставки шипів в вушка або гнізда; збивання і обтиску виробу, що збирається; видалення патьоків клею. Залежно від конструкції вироби в процесі складання можуть встановлювати дена, заглушіни, фільонки. Обтиснення виробів при складанні вручну проводять в цвінгах або в струбцинах з гнучкою сталевою стрічкою. Обтисненню підлягають рамки і лавки. Коробки, як правило, після збивання НЕ обжимають.

Після обтиску перевіряють правильність складання виробів по діагоналі парними або масштабними лінійками, косинцем, а також перевіряють на око прямолінійність, криловатості виробів, щільність з'єднань. З виробів знімають патьоки клею і витримують до подальшої обробки.

Загальна збірка корпусних виробів включає збірку корпусу, установку опор, навішення і регулювання дверцят, установку комплектуючих виробів (полиць, ящиків, напівящиків) і фурнітури.

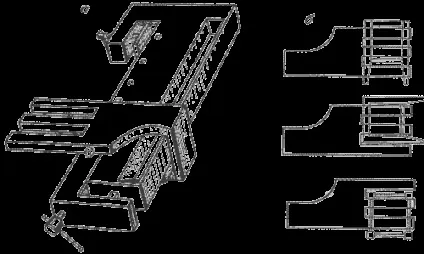

Пристосування для зачистки табурета: а - закріплення пристосування на верстаті, б-установка табурета в пристосуванні

При складанні столярних виробів широко застосовуються різні пристосування. Для склеювання табуретів, тумбочок і інших виробів можна застосовувати вайми. Вайма складається з трьох хомутів з металевими гвинтами, з'єднаних між собою за допомогою брусків. При склеюванні корпусу тумбочки або табурета в гнізда ніжок хомутів вставляють три бруска перетином 75x40 мм, а для приклеювання кришки тумбочки їх виймають. Пристосування краще виготовити з твердолистяних порід (дуба, бука, ясена, берези).

Пристосування для зачистки табурета зручно в експлуатації і сприяє підвищенню продуктивності праці і поліпшенню якості виробів. Пристосування для торцювання рубанком під кутом 45 ° застосовується при виготовленні рамок, постановки карнизів, розкладок. Пристрій складається з нерухомої коробки за допомогою ключового планкою і рухомий коробки. Стінки коробок з'єднують на відкритий Планшетний трапецієподібний шип. Кришки коробок з'єднують зі стінками в паз і гребінь. Напрямні планки одним кінцем приклеюють до щита кришки нерухомою коробки. Другі кінці напрямних планок з'єднують між собою за допомогою бобишки і клею. У утворився паз між напрямними планками вставляють шип кришки рухомий коробки і закріплюють фіксаторами і гвинтами. На притискних стінках коробок встановлено по два шканта, дотичні яких з площиною кришок коробок утворюють кут в 45 °. Оброблювану деталь кладуть на шканти, затискають гвинтом задніх лещат верстата і після цього стругають її рубанком під кутом 45 °.
