Шиберна заслінка для димоходу - робимо шиберні заслінку
Якість тяги в димоході є одним з факторів, що впливають на ефективність функціонування опалювальної системи. Вона сприяє надходженню достатньої кількості повітря для повного згоряння палива і сприяє своєчасному відведенню газів. Відсутність тяги провокує погіршення всіх процесів і виникнення зворотної тяги, коли продукти горіння потрапляють в приміщення. Це створює загрозу отруєння і виникнення пожежі. Для регулювання процесів відведення газу по каналу встановлюється шиберная заслінка для димоходу.
Конструкція висувного шибера
Шибер - це металева заслінка, встановлена для повного або часткового перекривання димового каналу. Її монтаж дозволяє змінювати тягу і інтенсивність горіння палива. Для виготовлення деталі використовується термостійкий нержавіюча сталь. Товщина її стінок становить 0,5-1 мм. У цегляних димоходах можливий варіант використання чавунної засувки. Вона має багато переваг: міцність, довгий термін служби, стійкість до хімічного впливу.
Зверніть увагу! Головний недолік чавунного шибера - значна питома вага, тому деталь не призначена для металевих труб.

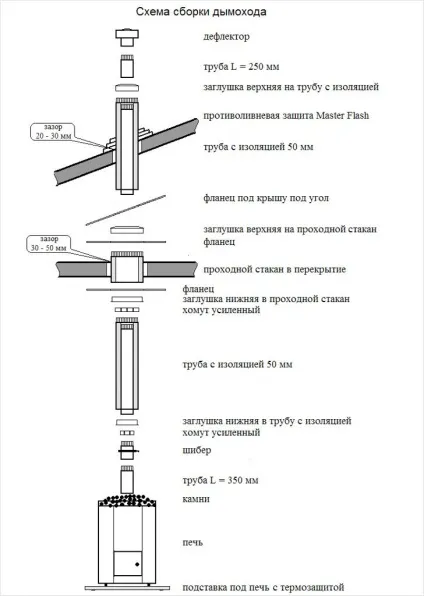

Шиберна заслінка розрахована на експлуатацію при температурі до 900ºC. Вона встановлюється недалеко від камери згоряння на першому метрі димоходу. Це місце не можна утеплювати, щоб не заклинило заслінку. Після припинення процесу горіння її повністю закривають, щоб тепло не йшло на вулицю.
Технічні характеристики
- Конструктивною особливістю деталі є малий коефіцієнт розширення і стійкість до механічного навантаження.
- Металева поверхня заслінки відполірована до дзеркального блиску і гладкості. Це необхідно для забезпечення безперешкодного проходження продуктів горіння.
- При стандартному виконанні заслінка перекриває до 85% площі димохідного каналу. Це оптимальний показник для виведення продуктів горіння.
- Висока теплопровідність металевого шибера не створює перешкод в системі теплообміну.
- Нержавіюча сталь характеризується відмінною стійкістю до дії вологи і кислотних складів.
- Низький коефіцієнт розширення шиберной заслінки позитивно позначається на експлуатаційних характеристиках. Деталь не вимагає урахування зміни розмірів при коливанні температури.
моделі шибера
Використовується дві конструкції заслінки димоходу:
- Висувною шибер - поширена конструкція, що представляє собою горизонтальну пластину, що переміщається в спеціальних пазах. Частина заслінки видалена, щоб навіть при повному закритті забезпечувалося рух газу і не порушувалася пожежна безпека. Від її положення залежить розмір димоходного каналу. Таку конструкцію нескладно виготовити самостійно.
- Поворотний шибер - заслінка закріплюється на металевому стрижні і обертається навколо своєї осі. Ця конструкція називається дросельної, вона менш надійна і встановлюється, якщо технічно неможливо використовувати висувну модель. Регулювання пластини виконується спеціальною ручкою. Такий тип шибера підходить для газових котлів, димар яких не можна герметично перекривати. Для банних печей, протоплювати тільки періодично, така конструкція не підходить, в них встановлюють висувну заслінку. З його допомогою можна частково регулювати зміна перерізу димоходу, а можна закрити або відкрити його.

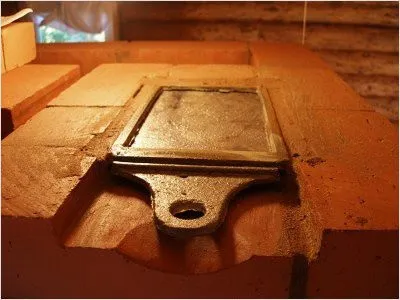

Установка шибера в цегляний димохід
- Викладається перший ряд цегли для димохідної труби.
- У бічних цеглинах другого ряду вирізаються пази по товщині шиберной засувки.
- У передньому цеглі вирізається наскрізний отвір для розміщення ручки заслінки.
- Для закріплення шибера не потрібно фіксаторів, він тримається на місці, завдяки щільному прилягання.
Для установки береться готова деталь з чавуну або нержавіючої сталі. Пази в цеглі виконуються болгаркою з кругом для каменю. Після установки заслінки потрібно оглянути димохід, щоб виключити виникнення щілин. При виявленні щілин слід замазати їх розчином шамотної глини.
Інший спосіб монтажу підійде для дросельної заслінки, він називається труба в трубі. Конструкція, що представляє фрагмент труби, вставляється в димохід відповідного діаметру.
Зверніть увагу! Установка не має коштів кріплення, а сама деталь тримається завдяки щільному прилягання до поверхні каналу.
Робимо поворотний шибер самостійно
При експлуатації димаря може виникнути необхідність заміни шибера, а заслінка стандартного не підходить для даної конструкції. В такому випадку заслінку виготовляють самостійно за розмірами труби.
Для роботи будуть потрібні ножиці по металу, дриль, болгарка і зварювальний апарат.
- З сталевих куточків з розміром полки 35-45 мм зварюють раму для заслінки. Розмір деталей відповідає діаметру труби.
- У рамі просвердлюють отвори для закріплення осі. Для шибера з прямим поворотом вони розташовуються в горизонтальній площині, а для кутового - по діагоналі.
- З двох відрізків півдюймової труби приварюються втулки, які забезпечують обертання осі.
- Заслінка вирізається по величині рамки, матеріалом служить сталевий лист товщиною 2-3 мм.
- В отвори рами вставляється вісь, на якій буде кріпитися заслінка. Друга частина металевої деталі стане ручкою для регулювання.
- Пластина вставляється в рамку і фіксується на осі зварюванням.
- Для безпечного використання між заслінкою і рамою повинен залишитися зазор в 1 мм.
- Щоб забезпечити фіксацію пластини у відкритому стані, встановлюється обмежувач.
Зверніть увагу! Вибір моделі шибера залежить від конструкції димоходу і типу опалювальної системи, але його встановлюють обов'язково. Пристрій дозволяє регулювати рівень тяги і зберігати систему опалення в робочому стані.
