Що таке мережевий фільтр поняття і характеристики даних пристроїв

Хочете, щоб ваша техніка працювала довго і не вийшла з ладу через банального стрибка напруги? Тоді вам варто знати, що таке мережевий фільтр, принцип його дії і правила вибору. Вся ця інформація представлена ​​в даній статті. Тому, як кажуть в телевізійних шоу: «Не перемикайтеся!».

Навіщо потрібний мережний фільтр?

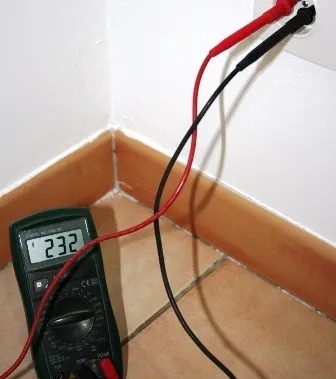

Якщо ви прочитаєте характеристики своєї комп'ютерної та побутової техніки, побачите, що вони повинні працювати при напрузі 220 V і частоті 50-60 Гц. За стандартом в ваших розетках воно і повинно бути таким. Але на ділі це не так.

Осциллограмме притаманні безперервні піки, спотворення форми і амплітуди, імпульси та інше; простими словами - часті скачки. Причин цьому багато: включення / відключення потужних електроприладів поруч з вашим будинком, атмосферні перепади, короткі замикання в трансформаторній станції, до якої підживити ваше житло, і т. Д.

Сучасна техніка чутлива до перешкод в напрузі. Для неї можуть бути згубними навіть невеликі перепади в 5-10 V, як в більшу, так і в меншу сторону від норми. Як це можливо? Справа в так званих перехідних процесах: короткочасний стрибок напруги на вході може збільшитися всередині обладнання по інерції.

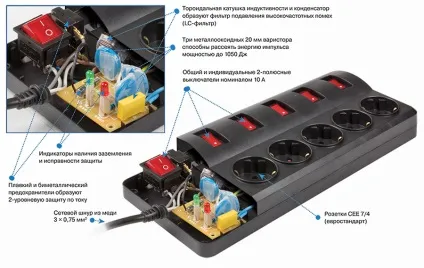

Мережевий фільтр в розрізі

Щоб зрозуміти, яким чином мережевий фільтр може захистити техніку, варто розібратися, з чого він складається і як працює.

У його комплектацію входять два види фільтрів:

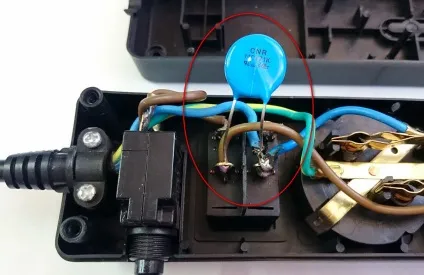

• Варистор. Це напівпровідниковий прилад, на опір якого впливає мережеве напруга: чим вище воно піднімається, тим нижче стає опір. Він включається разом з обладнанням, яке захищає, тому до його висновків додається таке ж напруга, як і до вашої техніки.

Коли воно стабільне, через даний фільтр проходить незначний струм, тому він виступає в ролі простого ізолятора. Але якщо буде імпульс високої напруги, опір цього фільтру моментально впаде, за рахунок чого електроенергія перетворюється в теплову, що убезпечить ваше обладнання. В такий момент сила струму, що пропускається по варистором, може скласти тисячі ампер.

• LC-фільтр. Його призначення - придушення високочастотних перешкод (від 100 Гц до такого ж кількості Ггц). Їх може викликати сусід, який робить ремонт з перфоратором або зварювальним апаратом, розташована поруч будівництво з включеним генератором і т. П.
  Цей фільтр складається з котушок індуктивності: L знижує різкі зміни в струмі, а С - високочастотні коливання. Також в нього входить включений паралельно навантаженні конденсатор ємністю 0,22 - 1,0 мкФ.

Ще в комплектацію багатьох мережевих фільтрів входять плавкі запобіжники для додаткового захисту варістора, а також всі моделі припускають кнопку, натиснувши яку ви можете одночасно перервати подачу харчування до всіх включеним пристроїв.

Технічні особливості

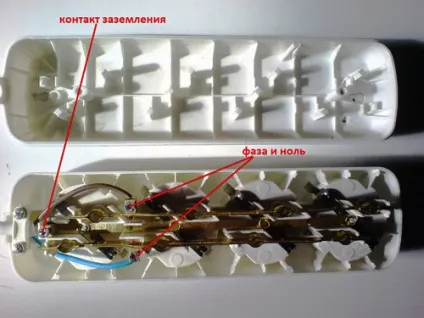

Тих, хто близько знайомий з електрикою, може зацікавити питання «чи здатний мережевий фільтр захистити обладнання без заземлення на заземляющем контакті?». В цілому, якісний фільтр не потребує його.

Все ж в характеристиках повинні стояти позначки «захист 3-х фаз» або «фаза-нуль, фаза-земля, нуль-земля захист». Це означає, що для кожної фази призначений окремий варістор, завдяки чому ваші пристрої будуть захищені від імпульсних стрибків. У той час як LC-фільтр здатний повноцінно функціонувати і без заземлення.

Що ще вам варто знати? Мережевий фільтр призначений, в основному, для комп'ютерів, принтерів, сканерів, мобільних гаджетів, музичних центрів, телевізорів і т. П. Техніки, так як вона сприйнятлива до перепадів напруги. Включати в них побутові прилади не має сенсу, адже від цього, наприклад, міксер не почне краще збивати або пилосос, який сам і викликає скачки в електромережі, - сильніше прибирати сміття.

основи вибору

Мені вдалося переконати вас в корисності мережевого фільтра? Тоді розглянемо основні моменти, на які потрібно звертати увагу при покупці:

Ціна. Найчастіше, за підозрілою низької вартості продаються просто подовжувачі з кнопкою. У кращому випадку в них присутній один варістор з заземлюючим контактом, термопрериватель і запобіжник максимум на 30А, який згорить при першому зручному випадку.
Хорошим варіантом за прийнятною ціною можна вважати пристрої, наприклад, фірми Пілот. Не забувайте, що заощадивши на фільтрі, ви можете заплатити набагато більше за лагодження своєї техніки.

• Поглинається імпульсний викид. Обчислюється в джоулях. Чим вище їх число, тим короткострокові стрибки більшої сили може погасити фільтр.
• Довжина проводу. Перед покупкою краще розрахувати, на якій відстані будуть знаходитися розетки від приладів.

Безперебійної роботи вашого обладнання!
