Щепочніца своїми руками, креслення грубок, варіанти виготовлення

На полюванні, риболовлі і в турпохід буває життєво необхідно швидко зігрітися і приготувати їжу при гострому дефіциті палива; можливо - не виходячи з палатки. На дачі - влітку зварити обід або закип'ятити воду, не витрачаючи газ, не запускаючи домову піч або не будуючи вуличну річну. Вибір того чи іншого носиться компактного опалювально-варильного пристрою або вогнищевого спорядження - інше питання. Але в будь-якому випадку виручить пристосування, відоме як щепочніца або грубка Бонда: таку грубку на викидними деревному паливі можна спорудити з підручних матеріалів, користуючись тільки ножем, вона всеїдна і в деяких, найважчих випадках (див. Далі) зможе справно виконати свою функцію в місцях, де деревного палива немає і бути не може.

Дачна грубка щепочніца вагою в складеному вигляді до 1,5-2 кг і об'ємом в ньому ж менше 2 куб. дм дозволяє зварити суп на сім'ю; похідна на приготування однієї порції втричі легше і служіння займає 0,2-0,3 куб. дм. Витрат на високоякісні матеріали для щепочніци тривалого користування навряд чи буде потрібно більше 300 руб. причому майже завжди можна обійтися і безкоштовними підручними. Для довідки: більш-менш надійна всепогодну газовий пальник обійдеться від 1000 руб; до неї потрібно буде докупити 3 л балон. Все це господарство потягне (з заправленим балоном) 4-5 кг і займе стільки ж куб. дм.

Саморобні печі-щепочніци для дачі і похідна

Трохи історії

Піч щепочніца, судячи з усього, була винайдена українськими золотошукачами на Чукотці, коли туди через Аляску (тоді ще українську) почали надходити американські консерви. Після переходу Аляски у власність США наших співвітчизників там залишилося чимало; прізвище головного героя одного з відомих оповідань Джека Лондона аляскинского циклу - Суварін. Американським старателів - першопрохідникам Клондайка щепочніца була відома як Russian Can Stove (російська баночна піч).

Властивості щепочніци як засобу виживання в повній мірі оцінили сталінські зеки. Від них про щепочніце дізналися і вертухаїв НКВД. У довоєнних повчаннях по виживанню для розвідників є інструкції з виготовлення щепочніци. Грубкою Бонда її прозвали завдяки сценаристу одній із серій бондіани - завзятому мисливцеві, рибалці і туристу-одинаку. Сценаристу тому і акторові, який зіграв в тій сери агента 007 потрібно без жодних натяків сказати величезне спасибі. Ейнштейн якось висловився: «Якщо у вас є яблуко і у мене є яблуко, і ми ними обміняємося, то у кожного з нас залишиться по яблуку. А якщо у вас є ідея і у мене є ідея, і ми ними поділимося, то у кожного з нас стане по дві ідеї ». Ідея Russian Can Stove вже за часів освоєння Клондайка врятувала життя десяткам людей; до теперішнього часу їх число, в усьому світі, ймовірно, вимірюється сотнями, якщо не тисячами.

Купувати чи робити?

У цій статті описується, як робиться щепочніца своїми руками. Готових похідних щепочніц у продажу багато видів, але справа навіть не в явно завищених цінах; в грошовому вираженні вони в общем-то прийнятні. Справа в тому, що орієнтовані на маркетинг «удосконалення» безлічі фабричних щепочніц насправді позбавляють їх головних достоїнств: простоти, надійності та універсальності (див. Далі, про турбощепочніцах). Тому грубку-щепочніцу краще виготовляти власноруч.

типи горіння

Найпростіша щепочніца це фактично кошикові жаровня на полум'яному горінні. Зробити таку з покупних напівфабрикатів на 150-200 руб. можна вдома за півгодини (див. нижче), але щепочніца на полум'я виявиться вельми ненажерливої. На природі під неї потрібно буде готувати майданчик, як для багаття: вуглинки з бічних отворів можуть вистрілюватися досить далеко. З теплотехніки у полум'яної щепочніци перед багаттям одна перевага: завантаження палива не розповзається, тому можна використовувати важко палаюче - шишки, гірські і пустельні чагарники.

Гарна пічка-щепочніца в тій чи іншій мірі використовує піроліз і допалювання газів (деревного газу, wood gas); є і чисто піролізні, особливо економічні щепочніци, див. далі про турбопечках. Економічність в поєднанні з ще більшою всеїдністю виводить щепочніци з піролізом на перший план при нестачі палива. В екстрених ситуаціях буквально рятівною може виявитися щепочніца на млявому, але дуже боргом і гранично економічному поверхневому горінні, см. В кінці.

Для прикладу

Найпростішу полум'яну щепочніцу можна спорудити з продаються в Ікее сушарок для столових приборів ОРДНІНГ, торговий артикул 300.118.32, поз. 1 і 2 на рис. Гідність даної заготовки матеріал, досить товста харчова нержавіюча сталь, тому прослужить «ікеевская» щепочніца довго. Однак згодиться вона хіба що для ранкової гуртки чаю або супу з пакета, так що заготовку потрібно доповнити конфоркою з болтів (поз. 4): діаметр ОРДНІНГа 130 мм, що для похідної гуртки забагато.

Піч-щепочніца з сушарки для столових приборів

Уже з супом на ікеевскій щепочніце виникають проблеми: одного завантаження навіть соснових або березових трісок не вистачає, так що доводиться вирізати вікно для довантаження, поз. 3. Сова в нього дрібні друзки незручно, тим більше на холоді закоцюблими руками. Ікеевская щепочніца не дуже-то стійка, і незграбний новачок при довантаженні палива її майже напевно перекине.

Нарешті, запускати ікеевскій щепочніцу можна тільки на вулиці, але тоді потрібні ніжки. Як їх не роби (поз. 5 і 6), в рюкзаку вони за щось чіпляються і щось рвуть. Загалом, від ікеевскій щепочніци толку буде, якщо її возити в багажнику на риболовлю одного для чи на дачі для швидкого розігріву невеликих порцій їжі.

З пиролизом

Турбо - НЕ турбо?

Саморобна щепочніца з наддувом

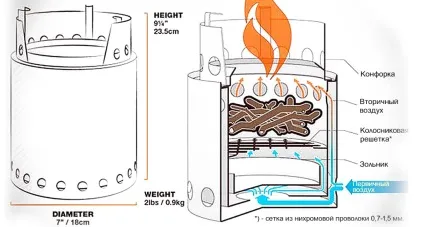

Насправді турбо щепочніца це пиролизная похідна піч, схема пристрою якої дана на рис. нижче списку; інші розміри можна взяти пропорційно. Паливо завантажується до нижнього краю отворів для вторинного повітря; розпал - зверху. Довели щепочніцу до стану такого американські туристи. Треба сказати, що ретельне опрацювання дрібниць - найсильніша сторона американської технічної культури часів її розквіту; нині, на жаль, спостерігаються явні ознаки занепаду. Для одиночного походу пиролизная піч-щепочніца завелика, але, якщо йде група, то гідності проявляє безсумнівні:

На завантаженні з 2-3 десятків соснових шишок можна приготувати обід для 2-3 чоловік.
Зона високих температур концентрується по осі печі (там, де на рис. Полум'я), тому довговічна пиролизная щепочніца може бути зроблена з банок від консервів або тонкої оцинковки.
Може працювати і на газогідратних сухому паливі (сухому спирті).
Без переробки може використовуватися як опалювальна в режимі поверхневого горіння, см. В кінці.
Перекинуту палаючу грубку досить негайно поставити рівно, щоб вона продовжила роботу.
Розкидання іскор і тліючого вугілля виключено, а дно нагрівається менше ніж до 80 градусів, тому можливий запуск в наметі.

Схема пристрою піролізної похідної печі-щепочніци

Останній випадок, звичайно, надзвичайний. Потрібно дотримуватися запобіжних заходів, щоб не вчадіти, і ні в якому разі не лізти в спальники, поки піч не догоріла повністю і не спорожнена від золи. Крім того, якщо намет з синтетики, під грубку потрібно підкласти якусь брезентуху або щось подібне, інакше дно палатки в тому місці стане ламким.

частковий піроліз

Інтерес американців до повного піролізу в похідних печах в значній мірі пояснюється місцевим природоохоронним законодавством; правда, поза зоною його дії тамтешні туристи вихідного для і ставляться до природи жахливо бридко. Так що - шишки збирати можна, але брати з дерева не можна. Сушняк з землі підняти - не товще певної величини. За відламану живу гілку в деяких штатах і Канаді можна і в тюрму сісти. А порушив - в дикою глушині раптом звідки не візьмись з'являється інспектор з гвинтівкою M14 і тоді, як в царскойУкаіни: раз дійшло до протоколу - справа тютюн.

В Україні драконівських обмежень на природокористування поки немає, тому вітчизняні любителі воліють робити досить ефективні, але набагато простіші конструктивно щепочніци з частковим пиролизом і змінним режимом горіння. Спочатку така грубка горить як полум'яна. У міру вигоряння легких фракцій палива і осідання його завантаження все більш посилюється роль піролізу з дожиганием від вторинного повітря, а вугілля до золи догоряють уже на піролізі. За економічності похідні печі зі змінним режимом горіння дещо поступаються чисто піролізного, але температурний режим у них майже такий же рівний і приготування їжі забирає практично стільки ж часу. Всі розглянуті далі зразки (крім аварійних в кінці) працюють саме за таким принципом.

під казанок

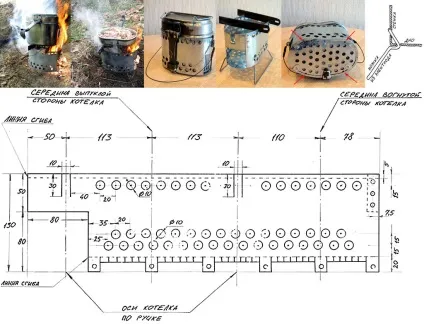

Пристрій і креслення з розмірами похідної печі-щепочніци для армійського казанка

Матеріал вироби - баночна жесть або тонка оцинковка. Форма днища обводиться по кришці казанка: на ній отбортовка, в похідному положенні казанок в грубку входить з мінімальним зазором і зайвого обсягу для укладання не потрібно. Додаткові отвори в днищі під настановні вуса ніжок показані червоними стрілками.

Під казанок спец

Колись в радянських «Спорттовари» продавалися туристські міні-казанки. Відслужили своє у військах зв'язку кабельщиками або на малоканальних радіорелейних станціях Р-405, Р-405 і т.п. часто виїжджали на точки, з подивом дізнавалися в них «секретні» казанки для приготування їжі з висококалорійних концентратів, якими комплектувалися їх апаратні. Тільки в армії до спецкотелку додавалася і грубка для сухого спирту і мелковеточного палива, тобто щепочніца. У горбачовські часи її опис надрукував МК (розсекретили?); креслення щепочніци під туристський казанок см. на рис. Приплив повітря для допалювання деревного газу цілком забезпечують зазори між спицями конфорки діаметром 2 і 4-мм отворами для них. Гідність даної щепочніци - дуже швидке приготування їжі і абсолютна ветрозащіщенная. Ніякі закони теплотехніки не перешкоджають зробити таку ж піч під звичайний армійський казанок.

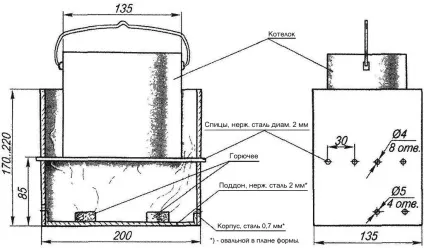

Креслення похідної печі-щепочніци для туристського казанка

Примітка: кращий матеріал на грубку-щепочніцу для казанка - нержавіюча сталь від бака старої пральної машини. Обробляти її досить-таки важко, зате пічка вийде легкою, міцною, добре піддається чищенню і вічної. Також вона стане трохи економічніше (нержавіюча сталь проводить тепло гірше конструкціоннной) і менше буде обростати нагаром.

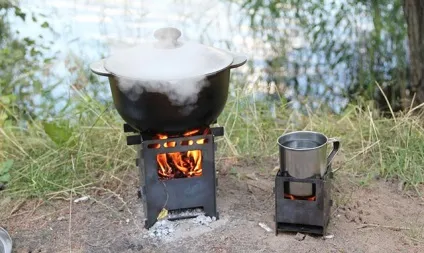

Наступна по затребуваності піч-щепочніца - похідна і дачні складна. Збираються в робочу конфігурацію такі щепочніци з плоских деталей, в складеному вигляді представляють собою компактний пакет. Його укладають в варильну посуд або в спеціальну кишеню всередині рюкзака, щоб кути чого-небудь не порвали. Завдяки компактності в складеному вигляді деталі складаний щепочніци можливо робити зі звичайної конструкційної сталі товщиною 1-2 мм. Вага укладання в похідному положенні тоді зростає до 0,8-1,2 кг, але зате грубка виходить досить довговічною без використання спецсталі. Крім того, той же підхід дозволяє зробити дачну щепочніцу збільшених розмірів, на якій можна зварити в казані обід на всіх або закип'ятити відро води.

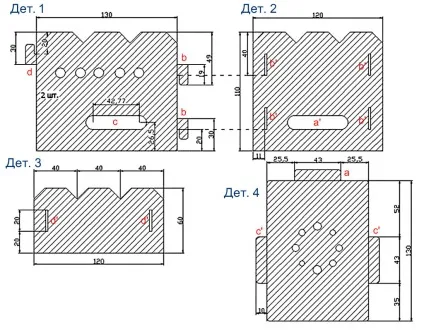

Креслення деталей похідної складаний міні печі-щепочніци

міні похідна

Креслення деталей, з яких збирається складна похідна міні-щепочніца, дані на рис. вище. Процес складання нескладний:

крило a Дет. 4 вставляється в виріз a 'Дет. 2;
гаки b Деталей 1 вводяться в вирізи b 'Дет. 2;
Деталі 1 трохи розводяться в сторони і осаджуються вниз до упору;
Дет. 4 підводиться і Деталі 1 зводяться так, щоб її крила c 'увійшли в вирізи c Деталей 1;
грубка фіксується в зібраному вигляді одяганням Дет 3 її пазами d 'на гаки d Деталей 1.

складна дачні

Дачна складна щепочніца повинна, по-перше, витримувати значний вантаж. По-друге, при її збільшених розмірах забезпечити змінний режим горіння простим насверліваніем отворів в боковинах стає вже важко. По-третє, дачні щепочніца повинна давати можливість ставити на неї посуд різного розміру і в той же час вимоги максимальної компактності в складеному вигляді і мінімальної ваги для неї не є обов'язковими. На рис. дані викрійки боковин дачної печі-щепочніци, що задовольняє цим умовам; сторона квадрата масштабної сітки - від 10 до 50 мм залежно від призначення печі і наявності матеріалу.

Викрійки деталей складаний дачної печі-щепочніци

Матеріал - конструкційна сталь товщиною 1,5-2,5 мм. Залиті червоним лопаті боковин, що утворюють конфорку, по вирізання заготовок відгинаються всередину під кутами в 45 градусів. Цим забезпечується, перше, можливість установки на конфорку посудин різного розміру. Друге - спільно з фасонними вирізами вгорі, розмірами і конфігурацією днища встановленої посудини регулюється приплив вторинного повітря, тобто ця грубка самоналагоджувальна по варильну посуд. Поставили сковорідку або невелику каструлю - горітиме довше, але гріти слабкіше. Під великим котлом з округлим дном - сильніше, під відром ще сильніше, а під виварюванням «закочегаріт» взагалі на максимальний.

Примітка: щоб дана піч під важкої посудом була якомога стійкіше, складальні пази в боковинах (залиті зеленою на рис.) Потрібно робити шириною точно по товщині листа використовуваного металу.

Складна пічка-щепочніца пірамідальної форми

Про пірамідальних щепочніцах

Іноді самодіяльні конструктори з метою домогтися більш повного згоряння палива роблять складні щепочніци пірамідальної форми. Дійсно, в таких печах частка піролізу в тепловиділення зростає. Але додаткове тепло легко і втрачається, що ясно видно на рис. праворуч. Грубка не градирня все-таки.

Наостанок подивимося, як зробити щепочніцу на крайній випадок з підручних матеріалів. На поз. 1-3 рис. та сама Russian Can Stove, без змін дожівшаяся до грубки Бонда. Така щепочніца переважно опалювальна: горіння в ній тихе, поверхневе. Щепочніца на поверхневому горінні дає слабке полум'я, але дуже багато м'якого тепла. При запуску в наметі в якості піддону можна використовувати металеву миску, в яку накидав дренаж прим. однакового розміру. Чи не пісок, потрібен адже приплив повітря! Під миску потрібно також підкласти щось не самозаймисте погано проводить тепло: дно печі при догоранням завантаження нагрівається до 300-400 градусів, а дно миски через камінчики 2-3 см в поперечнику до 140-160 градусів.

Похідні грубки-щепочніци з банок

Між іншим, краща завантаження палива для аварійної щепочніци на поверхневому горінні - туго засунутий рулон туалетного паперу, також туго набита медична вата і т.п. пухке паливо, в якому побільше целюлози і поменше чогось ще. Для розпалювання потрібно 30-100 мл спирту або будь-який інший ЛЗР, міцного спиртного (горілка, коньяк, місцевий самогон) або рослинного масла. Завантаження палива олівцем, ручкою для письма або загостреною паличкою протикають по осі до дна, обливають розпалюванням і підпалюють. Горить довго, без кіптяви, тепла дає багато.
