Схеми водно-розподільних пристроїв (ВРП).

Результати розрахунків і підбору захисних пристроїв, як правило, відображаються в схемах, які стають основним документом, що дозволяє виконати правильний монтаж розподільного щита. За схемою можна ще раз перевірити правильність вибору захисних пристроїв і намітити послідовність їх монтажу.

Схема розподільного щита. Однофазное харчування приходить від ввідного пристрою з розділеними провідниками РЕ і N. На введенні встановлені два вступних однополюсних автомата захисту на 50 А На схемі вони спарені і замість них можна використовувати один двополюсний автомат. Далі електроживлення надходить на лічильник обліку електроенергії, а потім розподіляється по групах. Провідник захисного заземлення з'єднується з шиною РЕ, від якої здійснюється розводка по приміщеннях. Робочий нуль з'єднується з шиною N і потім розподіляється по групах.

Недоліків цієї схеми є відсутність після електролічильника діфференщіжного автомата захисту, що об'єднує в собі функції пристрою захисного відключення (УЗО) і автомата захисту електропроводки від надструмів (струмів короткого замикання) і перевантаження. Номінал цього диференціального автомата повинен бути 50 А, номінал по току витоку - 30 мА, його час відключення при короткому замиканні повинно бути менше часу відключення ввідних автоматів.

На групі розеток кухні і пральної машини встановлений автомат захисту на 16 А і УЗО на 20 А, так як номінал ПЗВ повинен бути більше номіналу автомата захисту, встановленого з ним в парі.

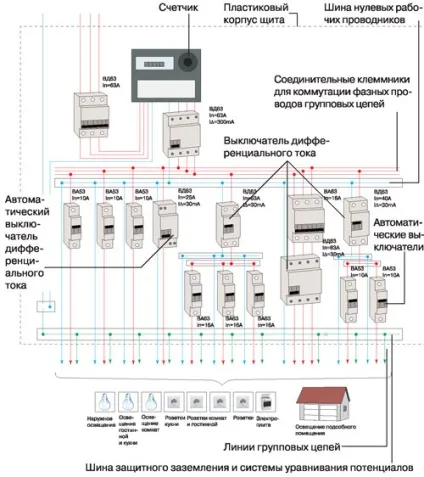

Схема ввідно-розподільчого пристрою трифазного струму для середнього приватного будинку з господарською спорудою. У пластиковий або металева шафа вводиться кабель з провідниками L1,12, L3, і PEN. Провідник PEN розщеплюється (на головної заземлювальної шини) на провідники N (робоча нейтралові) і РЕ (захисне заземлення), які приєднуються до двох мідним шинам. До шині N приходять робочі нейтрали від всіх груп, до шини РЕ підключаються захисного проводу, що приходять від пристроїв великої потужності. Фазні дроти через головний трифазний автоматичний вимикач приходять до лічильника. До нього ж підключається і робоча нейтралові. Потім встановлюється трифазне УЗО, яке захищає всю електричну ланцюг будинку. Далі електричний струм розподіляється по лініях, захищеним в свою чергу, автоматами або УЗО.

Перші три автоматичних вимикача призначені для захисту освітлювальних ланцюгів від перевантаження і короткого замикання. Окрема лінія, захищена диференціальним автоматом, виділена для розеточной групи кухні. Далі йде група розеток для інших приміщень, захищена УЗО і трьома автоматичними вимикачами. Остання лінія, що складається з одного УЗО і двох автоматичних вимикачів, призначена для захисту ланцюгів окремо стоїть приміщення. Всі групи живляться від різних фаз LI, L2, Д а захисні пристрої підбираються відповідно до попередньо розробленої схеми з урахуванням навантажень на кожну групу і умовами експлуатації обладнання.

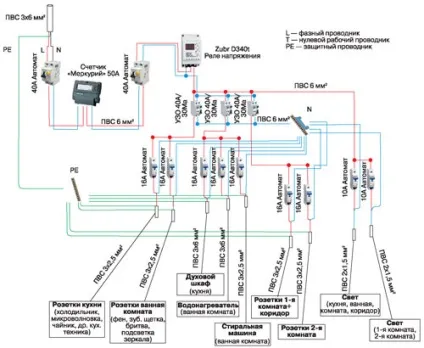

Схема квартирного розподільного щита, оснащеного (поряд з іншими захисними пристроями) реле напруги. У ній вказані номінали всіх автоматів захисту і перетинів електричних кабелів. Енергоспоживачі розділені на окремі групи з урахуванням їх функціональних особливостей. Введення виконаний по трехпроводной системі (з РЕ-провідником захисного заземлення).

Для електропроводки тут прийнятий кабель марки ПВС. Це круглий гнучкий кабель з подвійною ізоляцією і багатодротовими струмопровідними жилами, який не рекомендується для прихованої проводки. Крім того, кінці жив такого кабелю в численних з'єднаннях вимагають лудіння Розумніше використовувати кабель марш ВВГ або NYM. Подібна схема цілком може бути корисна для організації електроживлення невеликого приватного будинку.

Схема розподільного щита може бути виконана з використанням умовних позначень, прийнятих правилами ПУЕ. На такій схемі вказуються типи і характеристики захисних пристроїв, а також установка їх на конкретні групи.

Tim введення на наведеній схемі однофазний, із захисним провідником РЕ. Марка і перетину проводів тут прийняті відповідно до номіналами захисних пристроїв і типом навантаження.

Умовні графічні позначення в електричних схемах не визначені будь-яким єдиним документом. Однак багато хто з них наводяться в Гостей і широко використовуються при позначенні електрообладнання, електроустановочних виробів і елементів електричних ланцюгів.

Найпростіша електрична схема розподільного щита в квартирі при однофазному вводі. Вона не передбачає установку лічильника енергії. У квартиру входять три дроти - L, N і РЕ. На фазний провід встановлений автоматичний вимикач. Далі слід УЗО, яке захищає всю систему від можливості ураження людини електричним струмом. Система розділена на дев'ять груп споживачів, захищених автоматами. Кожна група підключена до провідника захисного заземлення РЕ.

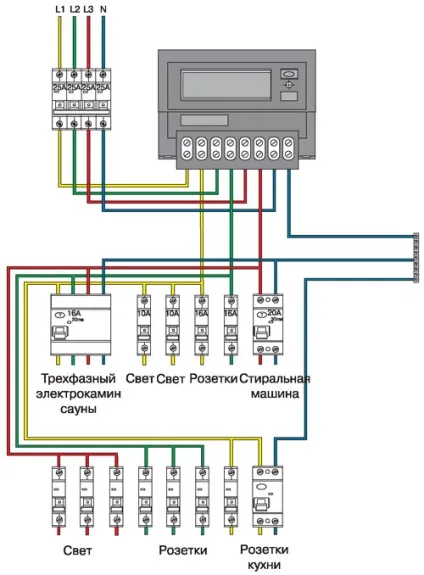

Схема розподільного щита приватного будинку з сауною з трифазним вводом без захисного провідника заземлення РЕ, що є її основним недоліком. В цьому випадку замикання фазного проводу на будь-який відкритий струмопровідний корпус не викликає короткого замикання, необхідного для відключення автомата захисту. Крім того, на лініях сауни, пральної машини і групи розеток кухні встановлені УЗО, що не захищає ланцюга від сверхто-ков, викликаних перевантаженням або коротким замиканням (УЗО на коротке замикання не реагує). Тут повинні бути встановлені УЗО + автомат або диференціальні автомати, поєднують функції автомата і УЗО.

Для квартир різного планування та ступеня комфортності можна запропонувати кілька електричних схем розподільних щитів з підбором номіналів пристроїв захисту.
