Схема підключення однофазного лічильника Меркурій 201

У даній статті розглядається наочна схема підключення лічильника з фото. Тут не розглядаються вузли кріплення лічильника і місце його установки, розглянуто питання саме схеми підключення лічильника. Не забувайте, що перш ніж приступити до робіт, необхідно зняти напругу з місця виробництва електромонтажних робіт.

Будемо розглядати схему підключення електричного однофазного лічильника на прикладі лічильника Меркурій 201. Лічильник Меркурій 201 має номінальний струм I ном = 5-50А. Тому для даного лічильника необхідно підібрати автоматичний вимикач для його захисту від струмів короткого замикання. Як вибрати автоматичний вимикач, докладно розказано в статті - вибір пристроїв захисту.

При підключенні однофазного лічильника перетин дроту повинно бути розраховане під номінальний струм даного лічильника, як вибрати перетин дроту, докладно розказано в статті - вибір перерізу проводу.

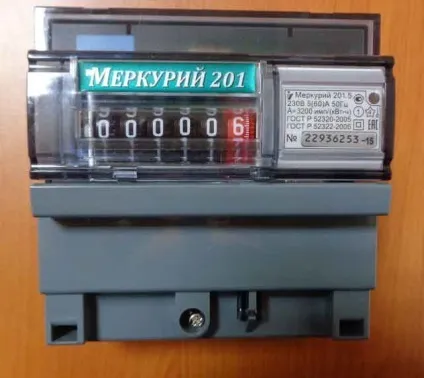

Однофазний лічильник Меркурій 201 представлений на Фото №1.

Фото №1. Однофазний електричний лічильник Меркурій 201

Схема підключення лічильника вказана на тильній стороні кришки лічильника, яка зображена на Фото №2.

Фото №2. Схема підключення однофазного лічильника Меркурій 201

Приступаємо. Перше що робимо, це знімаємо кришку лічильника, дивимося Фото №3.

Ми бачимо чотири позиції для підключення проводів.

Перша позиція необхідна для підключення фазного живильного проводу від ввідного автомата. Друга позиція необхідна для підключення фазного проводу навантаження, він йде на харчування споживачів. Третя позиція необхідна для підключення нульового проводу від ввідного автомата. Четверта позиція необхідна для підключення нульового проводу навантаження, він йде до споживачів.

Далі відкручуємо затискачі всіх чотирьох позицій таким чином, щоб можна було вставити дріт в позиції. Дивіться Фото №4.

Знімаємо ізоляцію з дроту приблизно на 2,3 см. Зверніть увагу, що з вставленого дроти в позицію має бути знято досить ізоляції, необхідно щоб ізоляція не заважала при закручуванні затискачів проводи, інакше може створитися поганий контакт, а також можливий випадок плавки ізоляції. Зверніть увагу на дане зауваження, це поширена помилка початківців електриків. Провід в позиції вставляємо до упору. Фазний провід - білий, нульовий - синій.

На фото зображений мідний дріт перетином 2,5 мм 2. Даний провід використовується як приклад схеми підключення однофазного лічильника і не є еталонним варіантом. У будь-якому випадку, вибір перерізу проводу залежить від встановленої потужності споживача, і як його визначити, можна прочитати в статті - Вибір перетину дроту.

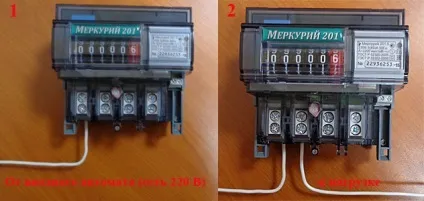

Йдемо далі. Підключаємо фазний провід живлення від вступного автомата, потім підключаємо фазний провід навантаження так, як показано на фото №5:

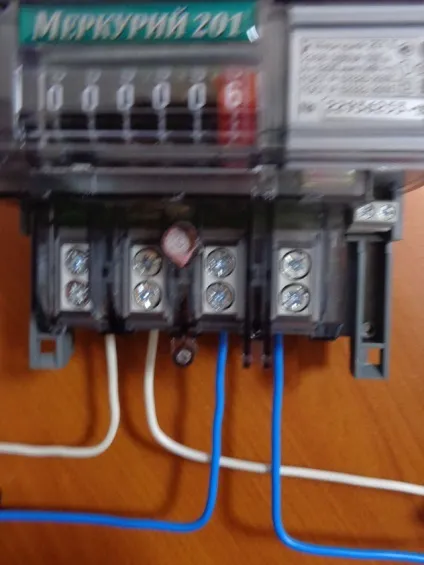

Далі підключаємо нульові дроти. Отримуємо наступне:

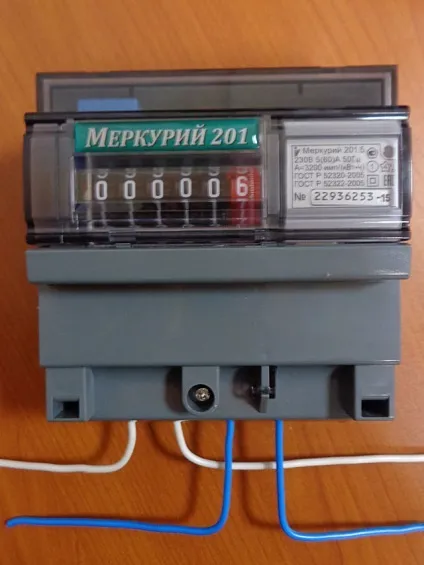

Добре затягуємо болтові затискачі всіх чотирьох позицій. Далі необхідно встановити кришку лічильника. У кришці є спеціальні місця для вирізу отворів для проводів (див. Фото №3). Вирізаємо отвори, встановлюємо і закручуємо кришку. Кінцевий варіант виходить наступний.

Таким чином здійснюється підключення однофазного електричного лічильника Меркурій 201. За такою ж схемою підключаються однофазні електричні лічильники і інших виробників.
