Вітаю, камаради! Чи знаєте ви, як виконується підключення електрокотла до електрики? А які елементи має включати обв'язка котла - цікавилися? Сьогодні я хочу детально і максимально доступно відповісти на ці питання і підказати вам, яка схема підключення електрокотла дозволить вам обігріти свій будинок з мінімальними витратами.

Схема електричної котельні з системою автоматичного управління потужністю котла.

Перш, ніж братися за реалізацію будь-якого проекту, потрібно чітко сформулювати його мети. Ось їх список.

Безпека

Вона складається з трьох складових:

1. Надійне автоматичне відключення. Електрична схема повинна виключати поразку користувача струмом і забезпечувати відключення живлення при короткому замиканні;
2. Правильний розрахунок проводки. При роботі котла на повній потужності вона не повинна грітися: висока температура може пошкодити ізоляцію. Це особливо важливо при прихованому монтажі проводки;

Перегрів проводки спричинив пожежу в підвалі. До розрахунку її перетину потрібно поставитися максимально серйозно.

1. Контроль за тиском теплоносія. При зростанні температури води або антифризу їх обсяг збільшується. У замкнутому контурі це означає швидке зростання тиску, що загрожує трубах і радіаторів. Схема обв'язки котла повинна виключати перевищення критичного тиску;

Для закритої (тобто не сполученої з атмосферою і працює з надлишковим тиском) автономної системи опалення нормою вважаються 1,5 кгс / см 2. максимально допустимим тиском - 2,5-3 кгс / см 2.

економічність

Для порівняння - власнику газового котла тепло обходиться в 7-8 разів дешевше (близько 70 копійок за кВт · год), дров'яного - вчетверо (1,2 рубля / кВт · год).

Відносна вартість теплової енергії, отриманої з різних джерел. Ціни змінюються від року до року, але їх співвідношення залишається постійним.

Головна причина популярності електричного опалення - його повна автономність. Котла не потрібно увагу власника від слова «зовсім»: він необмежено довго здатний підтримувати в будинку задану вами температуру. Однак власникові електричного котла, зрозуміло, хочеться зменшити рахунки за світло. Про те, як це зробити, я розповім у відповідному розділі статті.

автоматичне відключення

При будь-якому відхиленні від штатного режиму захисні пристрої в ланцюзі живлення котла повинні максимально швидко відключити його. Схема автоматики електрокотла повинна включати два захисних пристрої:

УЗО (пристрій захисного відключення, або, що правильніше, пристрій диференціального струму). Воно порівнює струм на вході і виході котла, реєструючи витоку понад 30 міліампер.

УЗО спрацьовує, зокрема, при дотику домашньої тварини або людини до клем обладнання і при прибої ізоляції з витоком струму на заземлені конструкції будівлі (наприклад, на арматурну сітку фундаменту).

УЗО спрацьовує практично миттєво: відключення живлення займає частки секунди.

Захисний автомат. Його завдання - відключити харчування при перевищенні рівня номінального струму. Це може статися при короткому замиканні в проводці, при руйнуванні оболонки Тена корозією або при надмірному вмісті солей в теплоносії, з яким працює котел.

Швидкість спрацьовування залежить від відхилення струму від номінального значення і може варіюватися від 1-2 секунд до кількох хвилин. Струм спрацьовування автомата повинен якомога менше відрізнятися від максимального струму при штатній роботі котла.

Наприклад, автомат на 25А при однофазному живленні (220 вольт) забезпечує безпечну роботу приладу потужністю 25х220 = 5500 Вт.

Схема підключення однофазного котла через автомат і УЗО.

Електричний щиток в моєму домі. Зліва направо: трифазний автомат і УЗО в ланцюзі живлення котла.

Так званий диференціальний автомат виконує функції обох захисних пристроїв: він забезпечує захист і з диференціальних струмів, і по надструми.

Підключення трифазного приладу з захистом ланцюгів харчування диференціальним автоматом.

Джерелами нагрівання проводки можуть стати:

• Провід із заниженим перетином;
• Розумні з'єднання (розетки, клеми і т.д.).

Повністю виключити нагрів дроту допоможе проста інструкція: перетин кожної жили мідного дроту має бути не менше 1 квадратного міліметра на 10 ампер пікового струму. Підкреслюю: пікового, тобто відповідного максимальної потужності котла. Для напруги живлення 220 вольт 10 ампер відповідають потужності 2,2 кВт (220х10 / 1000), для напруги 380 вольт - 3,8 кВт (380х10 / 1000).

Таблиця відповідності перерізу проводки потужності трифазного котла.

Підключення котла через звичайну розетку допустимо лише при його потужності до 3,5 кВт. Котел опалення потужністю до 8 кіловат може підключатися до однієї фазі харчування виділеним кабелем до щитка; прилад більшої потужності потрібно живити від мережі напругою 380 вольт. Чим вище напруга живлення при незмінній споживаної потужності, тим нижче струми в проводці і тим менше нагрів проводів і клемних з'єднань.

У приватному будинку з дерев'яними стінами проводка прокладається тільки в металевій трубі (сталевий, мідної або гофрованої нержавіючої). Вимога пов'язана з пожежною безпекою: металева оболонка не дасть дереву спалахнути при короткому замиканні.

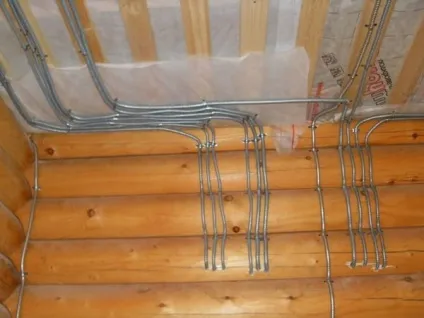

Прокладка проводки в дерев'яному будинку. Провід розлучаються в гофрованих металевих рукавах.

Обов'язкові елементи обв'язки

Електродному або індукційному котла для безпечної роботи з боку підводу води потрібно наступний набір додаткового обладнання:
