Автомобіль ВАЗ 2123, що носить назву Шевроле Нива, набув широкого поширення в останнє десятиліття. Основними характеристиками моделі ВАЗ 2123 є повний привід на всі колеса автомобіля, двоступенева роздавальна коробка і керований диференціал, який можна блокувати, в залежності від потреби.

Салон автомобіля ВАЗ 2123 виконаний з якісного матеріалу і технічно дуже добре оснащений. Схема освітлення салону складається з багатьох електричних пристроїв, розташованих по всьому салону автомобіля. Панель приладів ВАЗ 2123 оснащена сучасною діодним підсвічуванням, яка практична, незалежно від часу доби. Найбільш вразливі елементи в схемі освітлення автомобіля - електричний плафон, а також дверні вимикачі освітлення.

Рекомендуємо Вам спеціальний сонцезахисний козирок для автомобілів.

Як влаштовано освітлення в Ниві?

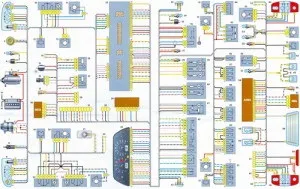

Схема освітлення Ниви закольцована на блок запобіжників, який розташований всередині салону автомобіля під торпедою з боку водія. Кожен із запобіжників відповідає за певний тип приладу освітлення, не тільки всередині салону, але і в зовнішній підсвічуванні автомобіля. При несправності підсвічування будь-якого приладу салону насамперед потрібно перевірити запобіжники.

Схема освітлення ВАЗ 2123 має слабку ланку - вимикачі освітлення салону. Виникає поломка в результаті недостатньо щільного закривання дверей в автомобілі, або виходу з ладу дверних вимикачів. Розташовані вимикачі в опорних стояках дверей. Під час їх часткової поломки при русі автомобіля світло в салоні може періодично блимати, так як виникає поганий контакт.

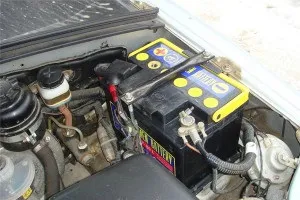

Для усунення причин поломки, перш за все, потрібно зняти клеми електроживлення з акумулятора. В процесі робіт вам потрібна буде викрутка і нові вимикачі. Коштують вони недорого, тому краще купувати з запасом. Для заміни відкрутіть фіксує болт і витягніть кнопку. Від'єднайте від неї контактний провід, після чого приєднайте нову кнопку. Обов'язково переконайтеся, що гумова прокладка вимикача кнопки сидить надійно. Якщо вона зіпсована, краще її замінити, так як вона перешкоджає попаданню вологи в стійку дверей автомобіля.

Після заміни всіх елементів вимикачів переконайтеся, що схема освітлення салону справна. Якщо є якісь неполадки, варто провести регулювання дверей, а саме перевірити, чи правильно спрацьовує пластикова кнопка, яка тисне на вимикач - вона повинна бути виставлена ​​по центру.

Плафон підсвічування і інші неполадки

Схема освітлення ВАЗ 2123 передбачає як центральне освітлення, так і індивідуальне. У центральному плафоні підсвічування періодично може виходити з ладу лампочка, рідше виходить з ладу кнопка включення і виключення. Для ремонту вимкніть живлення на клемах акумулятора. Плоскою викруткою підсадити пластик усередині салону, робити це потрібно так, щоб не псувати обшивку. Далі, якщо є необхідність, проведіть заміну лампочки.

У наш час стандартні лампочки освітлення салону прийнято замінювати світлодіодними - вони світять яскравіше і при цьому знижують енергоспоживання, та й термін експлуатації набагато більше стандартних.

У салоні автомобіля ВАЗ 2123 передбачено також індивідуальне освітлення. Виробляти в ньому заміну лампочок набагато складніше. Для їх вилучення постарайтеся не застосовувати викрутки або сторонні предмети, так як весь корпус і кріплення плафонів індивідуального освітлення складається із пластику, і на ньому можуть залишитися подряпини. Спробуйте зняти їх шляхом натискання по центру на спеціальні кліпси.

Після цього витягніть плафон, відключивши від нього клеми. Далі замініть в ньому дві лампочки. Потужність лампочок необхідно вибирати однакову. Після заміни встановіть все в зворотному порядку і перевірте працездатність.
