Освітлення в гаражному приміщенні грає дуже важливу роль, особливо якщо гараж використовується не тільки для зберігання автомобіля, але і для проведення регулярного технічного обслуговування. Схема електрична гаража повинна не тільки забезпечувати комфортні умови роботи з електроприладами, правильне розміщення освітлювальних елементів, але і бути безпечною для власника.

У цій статті ми розповімо, як правильно скласти електричну схему і опишемо основні правила розміщення важливих елементів.

Принципи проектування електричних схем для гаражів

Попередня схема розводки

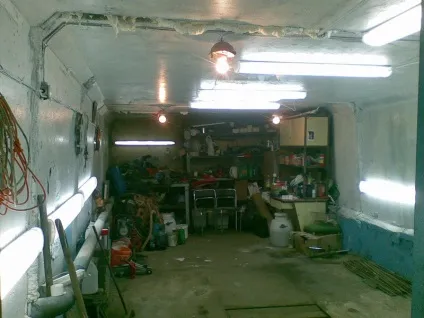

Проста схема електропроводки в гаражі передбачає зовнішнє розташування всіх елементів, таких як кабель, розетки, розподільні електрощітки і світильники (див. Світильники для гаража). Багато хто прагне приховати кабелі, укладаючи їх в стінах перед штукатуркою або закриваючи оздоблювальними матеріалами.

Але практика показала, що така схема живлення гаража не практична і найкращим варіантом буде поверхнева укладання проводки. Для захисту дроти в найбільш ймовірних місцях пошкодження використовують пластикові або металеві гофровані трубки, а для декоративного приховання застосовуються спеціальні короби з пластика.

До відома. Електрична схема гаража повинна бути прокладена таким чином, щоб забезпечити швидкий доступ до всіх елементів для їх зручної заміни, оскільки дуже часто, при активному і різнобічному використанні гаража виникає потреба перенесення розеток або елементів освітлення на інше місце. Відкрита проводка виключає можливість її пошкодження під час свердління стін.

Покроковий план побудови електромережі

Схема пристрою розподільного щитка

Порядок складання електричної схеми для гаража виглядає наступним чином:

Насамперед, необхідно намалювати план гаражного приміщення і графічно позначити місце розташування головного розподільного щита із зазначенням відстані від стін. Далі розподіляється електропроводка в гаражі, схема якої повинна містити розведення кабелів, місця установки світильників.
Потім на плані вказуються точне місце розташування робочого столу і інших електроприладів стаціонарного базування, таких як токарний верстат, зварювальний апарат, компресор і так далі.
Потім робиться схема кожної стіни, на якій буде розміщена розетка. На схемі вказується розташування електричних приладів, їх висота і план підведення до них розетки.

До відома. Правильною буде така електрика в гаражі, схема якої передбачатиме як загальне освітлення всього приміщення стельовими світильниками, так і освітлення локального характеру. Вимикач на загальне освітлення повинен бути встановлений при виході на такій відстані, щоб можна було дістати до нього витягнутою рукою, при цьому зробивши один крок від входу. Вимикачі на локальне освітлення монтуються безпосередньо на місці, на рівні очей.

Електричний розподільний щит також встановлюється при вході, для того, щоб можна було повністю знеструмити приміщення, залишаючи його.
Біля вимикача загального освітлення потрібно встановити розподільну коробку, для того, щоб кожен з світильників мав окремий кабель живлення. Якщо все світильники підключені паралельно від одного кабелю, то розподільна коробка не потрібна.

Види часто використовуваних кабелів в проводці для гаража

Схеми електропроводки в гаражі повинні містити вказівки по використанню потрібного виду кабелів в залежності від навантаження. Мідні кабелі з перетином жили в 1,5 мм розраховані на навантаження в 3 кіловати, кабелі з перетином 2,5 мм витримують навантаження до 5 кіловат. При виборі кабелю завжди потрібно робити запас навантаження в 20-25%.
Настійно не рекомендується підключати розетки послідовно, одну від одної. Кращим варіантом буде провести загальний кабель від щитка і підключити до нього кожну розетку окремо через розподільну коробку, як показано на фото нижче. Зазвичай кабель з розведенням і коробками укладається під стелею.

Схема підключення розеток в гаражі

Рекомендується, щоб схема підключення електрики в гаражі для розеток передбачала наявність пристрою УЗО з окремим автоматом. Такий пристрій захистить користувача від випадкового ураження електричним струмом в результаті пошкодження проводки або електроприладу. До того ж ціна такого пристрою - це ваше життя. Сила струму перевантаження для відключення подачі енергії не повинна перевищувати 16 Ампер для кабелю з перетином 1,5 мм, і 25 Ампер для кабелю з перетином 2,5 мм.

Важливо. Схема електропроводки гаража з дерев'яною або інший спалимої основою повинна передбачати установку захисних металевих коробів для укладання кабелів. Ці короби будуть перешкоджати займання обшивки в разі перегріву і загоряння кабелю.

Різниця в схемах на 220 і 380 вольт

Багато гаражні кооперативи, крім стандартної електричної мережі на 220 вольт, можуть забезпечувати гаражі і окремою проводкою на 380 вольт для живлення потужного електричного обладнання. Інструкція з техніки безпеки передбачає наявність однієї вхідної розетки в кожному приміщенні гаражного кооперативу, однак при необхідності можна зробити додаткову розводку на кілька розеток в потрібних місцях.

При електричній схемі на 220 вольт в приміщення гаража заведено два або три кабелі: фаза, нуль і заземлення (див. Заземлення в гаражі і правила виконання роботи). У деяких випадках заземлення може не бути.

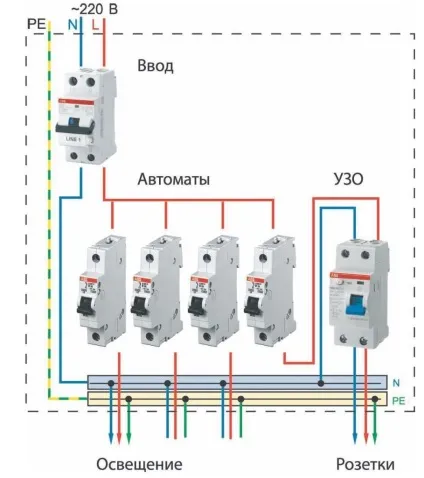

Схема електричного підключення на 220 вольт

Як видно зі схеми, фаза проходить через головний автомат на лічильник електроенергії, потім надходить до висвітлення через звичайні автомати на 25 або 32 Ампера, або на розетки через пристрій УЗО. Якщо здійснюється електропроводка в гаражі своїми руками, схема обов'язково повинна передбачати два автомата на освітлення приміщення і оглядової ями окремо.

При використанні лінії на 380 вольт в приміщення може входити 4 або 5 проводів, три з яких є фазою, один - нульовий провід і можливо п'ятий дріт заземлення. У цьому випадку буде потрібно трифазний автомат на введення в приміщення і установка трифазного лічильника.

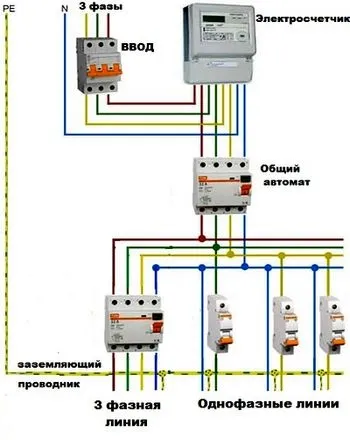

Схема підключення від лінії 380 вольт

На фото видно, що загальний автомат після лічильника розділяє мережу на 220 і 380 вольт. При такому підключенні 220 вольт відводять на звичайні розетки і освітлення, а 380 вольт відводять через окремий трифазний автомат на розетки підвищеної потужності, які обов'язково необхідно позначити відповідною піктограмою.

Встановлюючи УЗО на розетки, не варто забувати, що вони захищають тільки від ураження електричним струмом. Для захисту від перевантаження і короткого замикання, слід послідовно ставити звичайні автоматичні вимикачі. Або використовувати диференціальні автомати, які обидві ці функції поєднують. Алюмінієвий кабель, для внутрішньої проводки, новими правилами не дозволений. Хоча, на мій погляд, він зі своїм завданням відмінно справляється, треба тільки перетин на щабель більше брати.
