Сарай з односхилим дахом своїми руками пристрій, креслення, поради

Так чому односхилий? Такий дах хороша тим, що володіє такими якостями:

Низька вартість використовуваних матеріалів і їх доступність.
Простота і швидкість зведення такого даху.
Відмінна опірність вітру і надійність.

А всі ті мінуси, які важливі в практиці будівництва приватних будинків, для будівництва госпбудівлі вже не мають ніякого значення: відсутність мансардного приміщення і незвичний зовнішній вигляд. Адже головна перевага односхилого даху для сараю - незначну вагу.

Зазвичай стіни подібних госпбудівель не роблять масивними або надміцним, а на такі розміщувати важку складну покрівлю непрактично і небезпечно. А ось односхилий дах має набагато меншу вагу, простіше в пристрої і дозволяє легко зробити отримані фронтони з ветопрозрачнимі - досить тільки обшити їх звичайним полікарбонатом. І не потрібно ніяких вікон.

Односхилий дах - найпростіший тип даху. У неї всього дві точки опори - дві стіни, з однаковим або різним ухилом. Складається односхилий дах з таких елементів:

Кроквяна система. Це сукупність опорних елементів, які підтримують скати покрівлі.
Фронтони. Це особливі ділянки стін, які зроблені у формі прямокутного трикутника і з обох сторін обмежуються скатами і карнизом. Як правило, фронтони односхилих дахів викладаються з того ж матеріалу, що і стіни, але нерідко їх роблять світлопрозорими, вставляючи невеликі вікна або обшиваючи полікарбонатом.
Звиси. Це та виступаюча частина крокв, яка винесена за периметр споруди. Саме звис захищає стіни від намокання.
Утеплювач. Його використовують в односхилим дахах не завжди, в основному, тільки в житлових приміщеннях.
Покрівельний матеріал. Це фінішне покриття, яке захищає всю кроквяну систему від атмосферних опадів.

Ось зрозуміла об'ємна модель такого даху:

Отже, переходимо безпосередньо до процесу!

Після того, як ви розрахували кут нахилу майбутнього даху, переходите до розрахунку стін сараю. Спочатку визначитеся, якої висоти буде та стіна, що нижче. Вибрали? А от всі інші параметри даху тепер будуть залежати від цієї величини.

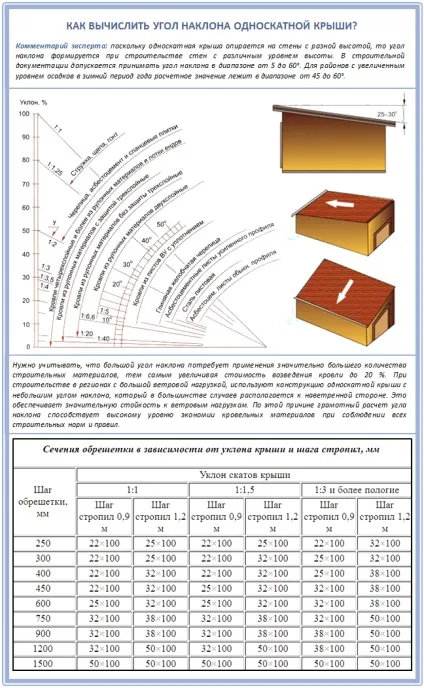

Отже, розраховуємо за цією схемою:

А тепер про будівництво найвищої стіни. Справа в тому, що багато початківці умільці допускають таку прикру помилку - роблять стіни по готовим параметрам і забувають, що ще є і мауерлат. Тобто на останній ряд цегли або блоків ми покладемо ще брус, на який будемо кріпити крокви. А він дає свою висоту.

Якщо ж ви закупили необроблену деревину, то обов'язково видаліть з неї кору. Справа в тому, що під нею завжди залишаються личинки короеда, який з часом розвинеться і поточити весь дах.

Мауерлат. Його виготовляють із міцного бруса з перетином 15х15 см. Саме на нього, як на підставу, буде кріпитися односхилий дах, і саме мауерлат розподіляє навантаження від кроквяної системи. Кріплять мауерлат на анкерні болти або шпильки з таким кроком, щоб кріплення збігся з ділянками врізки крокв. Рідше кріпити мауерлат можна, а частіше не варто, тому що це послабить сам брус.
Кроквяна нога. Це міцні рівні бруски, які формують скати. Їх кріплять до несучих стін або до мауерлату. Якщо довжини виявляється недостатньо, застосовують так звані кобили - бруски для свеса.
Решетування. Це суцільне або загратоване підставу, на яке кріпиться покрівельний матеріал. Суцільну роблять з вологостійкої листової фанери, а на неї вже укладають руберойд, гнучку черепицю або ондулін. А ґратчаста лати виготовляється з необрізних дощок, які вже набиваються перпендикулярно кроквах.

Всього у вас три варіанти будівництва кроквяної системи для сараю, в залежності, наскільки складною вона повинна бути:

Чим масивніше дахове покриття і чим вище кут нахилу, чим складніше повинна бути конструкція такого даху.

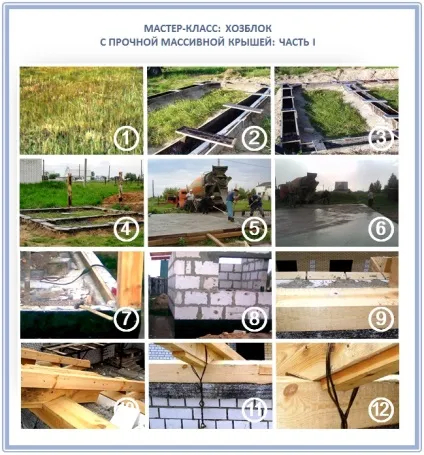

На практиці все буде виглядати так:

Крокви односхилого даху бувають трьох видів, в залежності від того, як саме вони повинні передати навантаження від даху - стінам і фундаменту.

Ковзаючі крокви. Інших для будівництва госпбудівлі з бруса і не придумати. Справа в тому, що натуральна деревина схильна до усадки, яка сягає 15%. Тому важливо дати можливість даху трохи опуститися протягом місяців, щоб напругу не викликало тріщини в брусках. А для цього верхню частину крокв кріплять жорстко, а нижню - трохи вільніше, на спеціальний металевий елемент, званий «скользячку». І дах після усадки не деформується.
Похилі крокви. Такі зазвичай ставлять там, де у сараю є внутрішні перегородки, а стіни зроблені з цегли або блоку, які взагалі погано адаптовані під навантаження.
Висячі крокви. У таких ніяких додаткових опор посередине немає, і все навантаження припадає на зовнішні несучі стіни. Такі крокви збирають ще на землі, у вигляді готових кроквяних ферм, і тільки потім піднімають на дах вже в готовому вигляді.

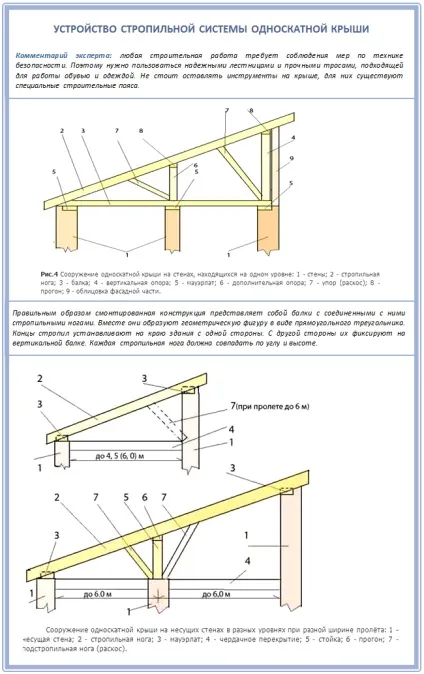

У односкатной даху кроквяна нога спирається одним кінцем на мауерлат, а другим - на коник-мауерлат. Стикуються їх за допомогою врубки. Ставити мауерлат потрібно обов'язково, тому що він служать для більш рівномірного розподілу навантаження від даху на стіни.

Як тільки стіни вашого сараю будуть готові, покладіть на них рулонний гідроізоляційний матеріал і покладіть мауерлат. Довгим свердлом зробіть отвори під анкерні болти, а сам мауерлат обов'язково обробіть антисептиком. Після чого мауерлат закріпіть на стіні, вставте анкери і закріпіть. Обов'язково ізолюйте бруси від стін толем або руберойдом.

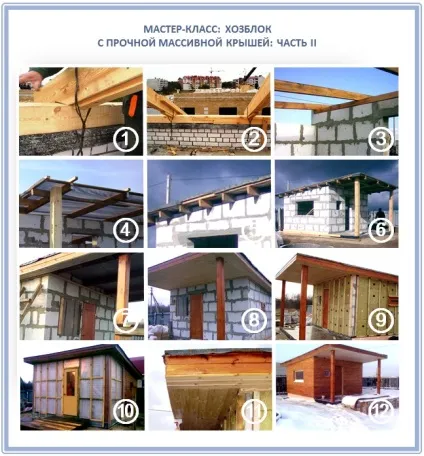

Ось тут все добре видно, що і як потрібно робити:

Першими встановлюють фронтонні і тильні крокви, а потім між ними натягується мотузка, яка стане орієнтиром для установки всіх інших кроквяних ніг.

Крок між кроквяними ногами можна робити більше 1 метра. В результаті кроквяна ферма виходить у вигляді прямокутного трикутника. Причому як полого, що складається тільки з сторін, так і з внутрішніми перегородками, які називаються зятяжкамі, підкосами і упорами.

Тепер встановлюємо кобили - додаткові звіси, під які підкладаємо руберойд, щоб захистити їх від вогкості. Цей звис ви в наслідок і зашиє сайдингом.

Потім прибиваємо обрешітку. Якщо ви плануєте покрити дах руберойдом або іншими м'яким покрівельним покриттям, тоді обрешітку робіть суцільний, з листів фанери. А решетчастую - під профнастил та інші листові жорсткі матеріали.

Тепер укладаємо гідроізоляційну плівку. Кладіть її внахлест на 10-15 см, і обов'язково проклейте всі стики. Закріпіть плівку будівельним степлером уздовж всього даху, починаючи з нижнього ряду. Потім притисніть гідроізоляційну плівку рейками контрообрешеткі, залишивши 3-5 см для вентиляційного зазору.

Але не всі враховують при будівництві сараю, що гідроізоляційна плівка потрібна для покрівлі не тільки як захист від атмосферних опадів. Справа в тому, що в будь-яких технічних та господарських приміщеннях завжди багато пилу.

Вона заноситься з ногами з ділянки, з'являється при роботі з різними матеріалами, та й просто з часом - адже місце не житлове. І, звичайно, частина пилу піднімається догори, осідаючи на аркушах і прискорюючи їх старіння, причому в першу чергу страждає вентиляція підпокрівельного простору. А тому, якщо вже ви і так заощадили на обрешітці і покрівельний матеріал, не поскупилася і придбайте сучасну диффузную плівку. Яка забезпечить односкатной даху:

Захист від проникнення пилу.
Захист від дощової і талої води.
Поліпшить циркуляцію повітря в підпокрівельному просторі.
Затримає вихід тепла через дах, ніж поліпшить теплоізоляцію даху.
Завдяки мікроперфорації видалить з теплоізоляції водяну пару.

Тепер, прямо на гідроізоляційне покриття, строго перпендикулярно обрешітці кріпимо контробрешетку - невеликі бруски, які послужать підставою для монтажу покрівельного покриття.

Тепер стелимо покрівельний матеріал. Візьміть для цієї мети спеціальні саморізи, які рекомендує виробник цього покриття (зазвичай вони йдуть в комплекті). У будь-якому випадку це повинні бути оцинковані саморізи з каучукової насадкою, яка захистить покриття від вологи.

Що стосується вибору самого покриття, зазначимо таке. Зрозуміло, що для даху гаража або сарая ніхто не прагнути купити найдорожчу черепицю останніх модних новинок. Адже це - всього лише господарська будівля і на ній хочеться заощадити. Ось чому при виборі покрівельного покриття на односхилий дах керуйтеся такими пунктами:

Достатня світлостійкість.
Міцність, яка здатна витримати рясний снігопад.
Близько коефіцієнти температурного розширення всіх покрівельних елементів, або використання спеціальних технічних рішень.

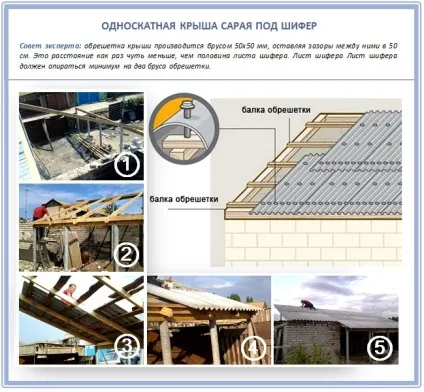

Так, самий простий і популярний дахове покриття для господарських будівель - старий добрий (або вже не добрий, зважаючи на останні досліджень?) Шифер:

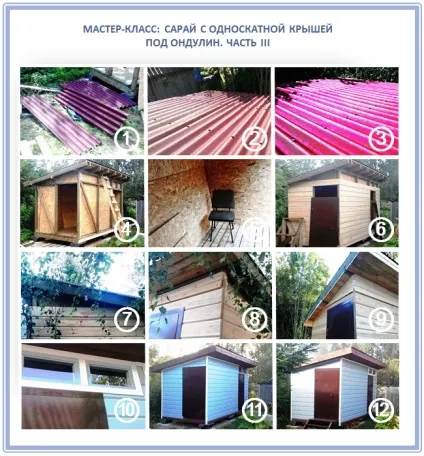

Симпатичними виходять госпбудівлі з покриттям, як ондулін:

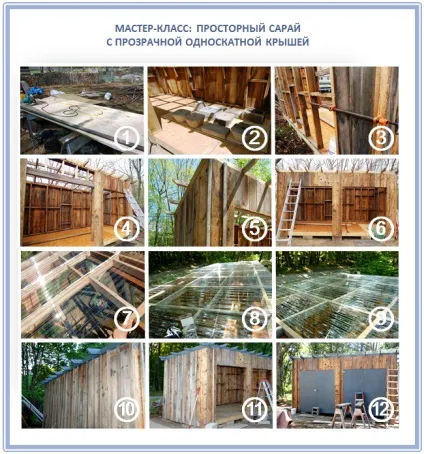

Причому дах сараю вам не обов'язково будувати безбарвної! Прозорість листів полікарбонату зберігається і при тонуванні, а ось здалеку такий дах буде виглядати чудово. Все завдяки унікальній кольоровій палітрі тонування покрівельного ПК:

Небесні сині і блакитні відтінки.
Зелені: смарагд і малахіт.
Широкий вибір відтінків традиційного червоного.
Бронзовий.
Сріблясто-сірий і димчасто-сірий.
Молочний.

Але вам знадобиться спеціальне кріплення і герметичні стрічки для того, щоб в порожнисті стільники полікарбонатних панелей не потрапляла ні пил, ні волога. Пил сама по собі погана тим, що значно знижує светопропускающие властивості такого даху, а тому влаштувати невелику теплицю або зимовий сад на горищі вже не вийде. По-друге, це вкрай не естетично. А по-третє, якщо бруд занесеться зі звичайною землі або городу, не дивуйтеся, як по стільниках незабаром почне повзти і радіти життю біологічне різноманіття (представляє собою досить неприємну картину).

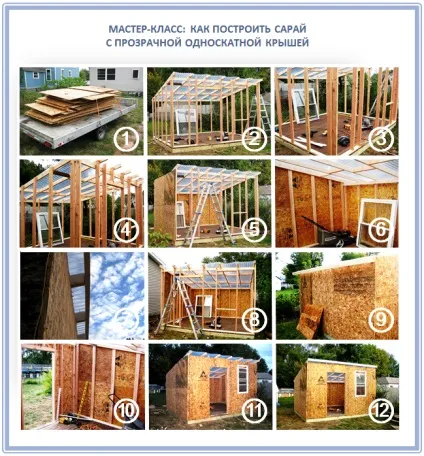

А при правильному підході вийде ось що:

І ось такий варіант:

До слова, захистити будь-яке покрівельне покриття від сили вітру допоможе кам'яний або цегельний бордюр, причому теж накритих покрівельним покриттям.

Водостік односхилого даху може бути як організованим, коли вода йде по спеціальних жолобах, водозбірних лійок і труб, так і неорганізованим, коли вона просто стікає з краю покрівлі. Тут уже все залежить від того, наскільки часто у вашій місцевості йдуть дощі, і куди ви хочете направити дощову воду.

Так, наприклад, сарай може стояти в тому місці ділянки, де прохідність мала, і з даху вода цілком може стікати прямо на землю. А може і перед доріжкою, яку заливати зовсім не хочеться. І ще один момент: відведена вода - менше вогкості в приміщенні. Ось, відштовхуючись від цього і вирішуйте, чи потрібен вам водостік для такої невеликої будівлі. Якщо ви робите неорганізований відвід води, тобто ніякого водостоку не буде, карнизний звис робіть менше 55 см.

Переходимо до фінішних робіт. Встановлюємо снегозадержатели, якщо необхідно, і обладнаємо систему водовідведення. Ставимо фіксатори для жолобів, кріпимо карниз.

До слова, щоб підвищити вогнестійкість дерев'яних конструкцій сараю, обробіть його або спеціальним вогнезахисним розчином, хоча б вапном. Якщо в якомусь місці дерев'яний елемент даху буде стикуватися з каменем (а у односхилих дахів часто роблять кам'яний бордюр, для додаткового захисту від дощу), то ці елементи обов'язково обробіть антисептиком. Ще краще прокласти між такими різними в гідрофобному плані матеріалами руберойд або толь.

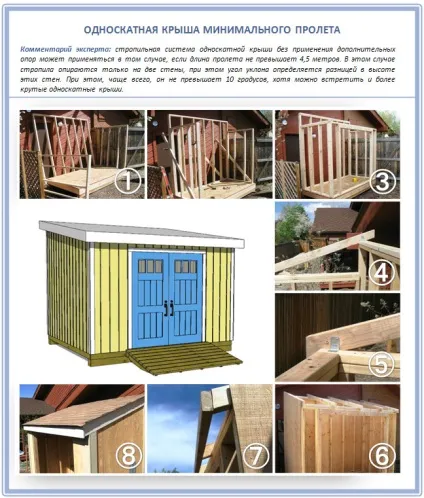

Легше і швидше за все вам буде побудувати ось такий простий сарайчик з мінімальним прольотом даху:

У цьому прикладі побудови сарай являє собою навіс зі стінами, обшитими плитним матеріалом. В якості несучої опори використані азбестоцементні труби діаметром 12 см, який вкопуються і бетонуються в землю.

На трубі знаходиться ригеля дошка розміром 5х15 см. В результаті вийшли стіни з потрібним перепадом висот: 2 метра і 3,5 метра. Сам перепад вийшов півтора метра, а ширина прольоту - 3,65 м.

Крокви виготовлялися 5х10 см зі спеціальними запилами для нижньої і верхньої обв'язки. Крок - 1 м. Наверх - контробрешетка з брусків 5х5 см, і безпосередньо сам шифер. Фронтони зашиваються полікарбонатом для природного освітлення.

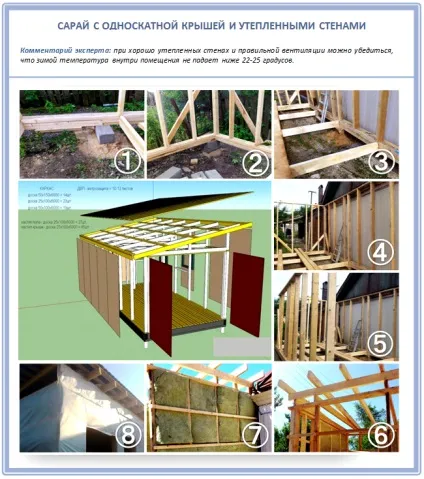

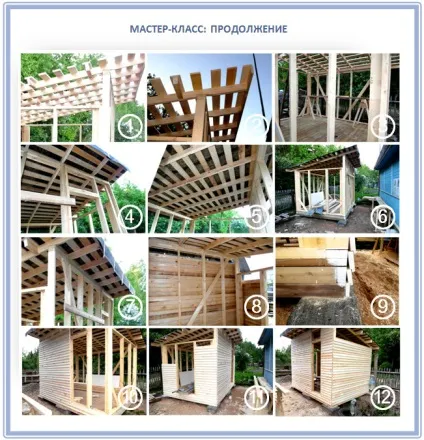

Якщо ж ви хочете, щоб в такому сараї взимку нічого не замерзало, будуйте його з утепленими стінами:

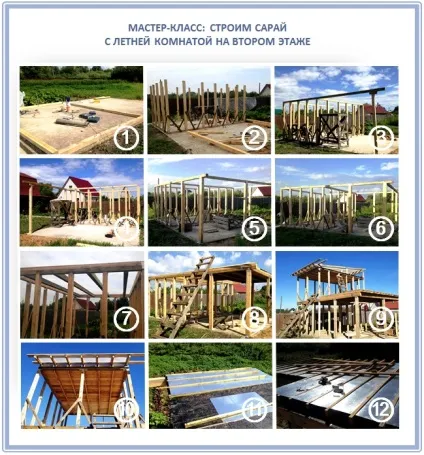

Причому сарай з односхилим дахом зовсім не зобов'язаний бути примітивним і односхилим. Як вам такий варіант?

Розібралися? Закочуйте рукава!

Раджу всім при проведенні покрівельних робіт в подібних випадках використовувати ондулін. Його безперечна перевага в тому, що монтувати його можна прямо на стару покрівлю, і витрат менше, і легше виконати, особливо, якщо працюєш в поодинці. Та й підібрати гідропленку до нього завжди можна. Процедура укладання також зручна і проста, навіть новачок тут освоїться швидко.

Подібний сарай вирішили побудувати для зберігання Садовничиській інвентарю. Єдине, що для мене все ще незрозуміло, це як вибрати кут нахилу даху. Чи так важливо в яку саме сторону буде нахил, як не помилитися у таких розрахунках? Односхилий варіант - хороший вибір для влаштування даху над побутової будівництвом, коли обмежений в часі, а потрібно звести споруду найближчим терміни.
