Самовчитель autocad - створення креслення autocad

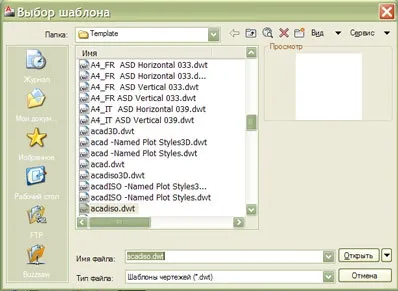

В даному уроці самовчителя autocad розберемо процес створення креслення autocad. Щоб створити креслення виберіть в меню "Файл" - Створити або на панелі швидкого доступу - Створити або на стандартній панелі інструментів - Створити. З'явиться віконце "Вибір шаблону":

Новий проект в програмі створюється на основі шаблону креслення в якому вже задані наступні параметри креслення: тип і точність представлення одиниць, основні написи, рамки і логотипи, імена шарів, значення параметрів "Крок", "Сітка" і "Орто", кордони сітки, стилі анотацій (розмір, текст, таблиця і мультівиноска), типи ліній. Файли шаблонів креслень мають розширення dwt. У програмі присутній стандартний набір шаблонів. Виберемо серед них потрібний нам, наприклад, acadiso.dwt. і натиснемо Відкрити. Створиться новий файл креслення на основі вибраного шаблону.

Якщо у Вас вже є створений файл креслення з виставленими параметрами, то його можна використовувати в якості шаблону autocad.

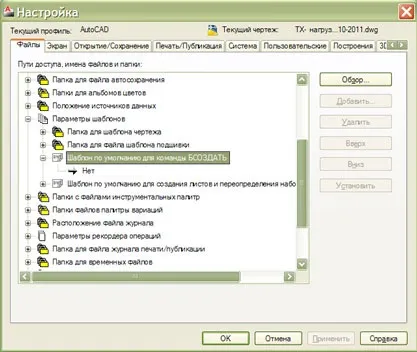

У нас є можливість задати буде використовуватися під шаблон креслення при створенні нового файлу, щоб не вискакувало вікно "Вибір шаблону". Для цього вибираємо: Меню - Сервіс - Налаштування - Вкладка "Файли" - Параметри шаблонів - Шаблон за замовчуванням для команди Бсоздать

Клацаємо двічі на слові Немає і у вікні вибираємо бажаний шаблон і натискаємо Відкрити. Тепер заданий шаблон буде використовуватися за замовчуванням при створенні креслення autocad.
