Самостійне виготовлення минитрактора відео інструкція

Приводний двигун для минитрактора Lifan 190FB-D, 15л / c

Як приводного двигуна минитрактора був узятий поширений Lifan 190FB-D потужністю 15 л / с і діаметром вихідного вала 25мм. Двигун має електронну систему запуску і котушку освітлення 3 Ампера. Електронна система пуску дозволяє здійснити запуск двигуна за допомогою звичайного натискання на кнопку, в даному типі двигуна передбачений і механічний запуск.

Трансмісія минитрактора (варіаторная "КПП")

За основу був узятий трансмісійний комплект K-1. що складається з варіатора "Сафарі" на вал 25мм. веденого шківа в зборі, а так само ременя "RUBENA". Для передачі корисного моменту з веденого вала, на ходову частину минитрактора, використовувався комплект зірок під восходовскую ланцюг складається з ведучої зірочки Z = 14 (під восходовскую ланцюг) і веденої зірочки Z = 43 (під восходовскую ланцюг). Провідна зірочка Z = 14 фіксується на вал веденого шківа під шпонку. У відомою зірки Z = 43 використовувався вінець, під який був виточений фланець потрібного діаметру з отворами, а так само була виготовлена ​​заготовка зі шліцами.

Виготовлення саморобної гусениці для мінітрактора

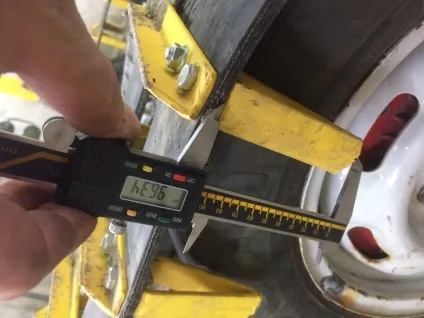

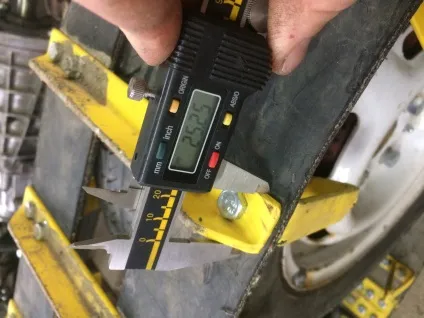

Гусениця і треки для саморобного мінітрактора виготовлялися з двох гумовотканинних транспортерних стрічок товщиною 8 мм. Розміри і ширина кожної смуги, а так само упори розроблялися самостійно (Львів Михайло Олександрович). Як треків гусениці виготовлені металеві куточки, які розміщувалися на відстані 140мм один від одного. Куточки фіксувалися до стрічки за допомогою болтів.
