Для початківців радіоаматорів виготовлення саморобного жучка може здатися складною справою. До певної міри це так. Хоча схеми багатьох передавачів досить прості, вся складність полягає в налаштуванні контуру радіопередавача. Так само деякі складності можуть виникнути зі звуком, але це не так страшно. У цій статті я хочу представити дуже просту і не складну в налаштуванні схему жучка. У схемі використовується мінімум деталей. Звичайно, потужність передавача не дуже велика - в прямої видимості радіус дії складає близько 100 метрів, але я думаю для такого простого жучка цього достатньо. Нижче представлена схема, в якій для спрощення я залишив тільки найнеобхідніші деталі.
Деталі для схеми зовсім не обов'язково купувати. Електретний мікрофон M1 можна витягнути наприклад з старого китайського магнітофона або з диктофона. Загалом з будь-якого приладу де він може перебувати. Резистори і конденсатори можна випаять з будь-якої плати того ж самого магнітофона або радіо. Транзистор VT1 C3013 видирає з старого транзисторного китайського плеєра або з плати приймача, де знайдете. Можна використовувати вітчизняний транзистор КТ368. Але на китайця, судячи з мого досвіду, частота більш стабільна. Котушку L1 виготовляємо самі. Беремо лаковані мідний дріт діаметром 0,3 - 0,5 мм (з обмотки трансформатора або будь котушки), наметовому її виток до витка на оправці 3 мм в кількості 10 витків і обкушує кусачками зайве. Кінці зачищаємо від лаку і Залужани в припої. Для антени можна використовувати ту ж саму мідний дріт, що і для котушки. Відрізаємо приблизно 30 см, один кінець загинаємо в колечко а другий зачищаємо і Залужани. Батарейку (таблетку) напругою 3 В звичайно краще купити. Все - збір деталей закінчений. Можна приступити до монтажу. Для того щоб зібрати схему не обов'язково розробляти і витравляти плату. Досить взяти маленький шматочок двостороннього фальгірованого текстоліту розміром приблизно 2X3 см. Після цього беремо різак і на одній зі сторін текстоліту поділяємо фольгу на кілька частин, стільки скільки потрібно для монтажу деталей схеми. Потім все Залужани.
На другій стороні поділяємо на дві частини - велику і трохи менше. Велика повинна бути за розміром приблизно такий, щоб на ній містилася батарейка, це буде плюсовою контакт. Для того що б виготовити мінусовій контакт, який так само буде утримувати батарейку, можна взяти невеликий прямокутний шматочок пружини від заводних годин або загнутий шматок зачищеною мідного дроту. Для мікрофона на хустці можна зробити невеликий виріз, щоб зменшити розмір конструкції.

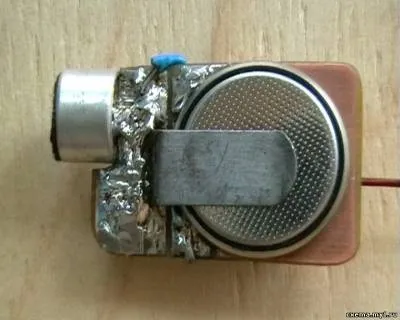

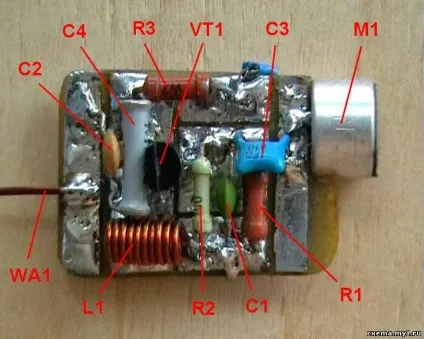

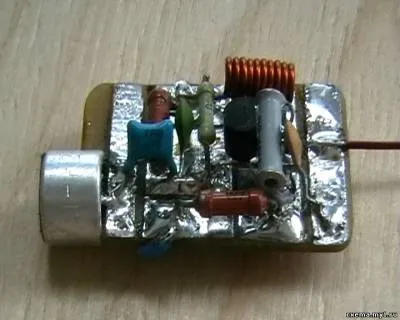

Після цього беремо наші деталі і припаюємо їх за схемою. Потім припаюємо з іншого боку мінусовій контакт для батарейки і з'єднувальні дроти для живлення. Не забуваємо про те, що мікрофон потрібно припаяти в правильній полярності.
Коли збірка закінчена, можна приступати до налаштування. Беремо жучок, вставляємо батарейку, беремо будь-FM-приймач і намагаємося зловити свій голос в динаміках. Якщо цього не вдається, просто розсовуємо трохи витки котушки L1 і знову повторюємо спробу. Так робимо поки не вийде. Якщо ви нарешті зловили сигнал передавача але він на тій же частоті що і якась радіостанція то зрушуючи і розсовуючи витки котушки можна домогтися потрібної частоти. При цьому, коли ви зрушуєте витки, частота передавача зменшується, а коли розсовуєте - збільшується. Налаштувавши на потрібну частоту - насолоджуємося.
У електронників прийнято, що якщо номінал на схемі позначений без будь-яких букв або ком, то це для конденсаторів в пікофарад, а для резисторів - в Омасі. (С1 - 1000 - це 1000 пФ, R3 - 100 - це 100 Ом). Якщо стоїть кома, то для конденсаторів номінал в мікрофарадах, а для резисторів в мегаомах (наприклад, ємність позначена як 47,0, це 47 мкФ, 0,01 - це 0,01 мкФ).
Якщо стоїть буква, то ця буква може служити коми (наприклад, резистор позначений як 6к8, це означає 6,8 кОм, буква "до" позначає кілоомах і служить коми.
Правда іноді в високочастотних схемах маленькі ємності конденсаторів також можуть бути позначені з коми, наприклад в контурі варто конденсатор 4,7, який буде позначати 4,7 пФ, але для цього потрібно добре розуміти схеми і знати, що в контурі не може стояти конденсатор 4 , 7 мкФ.
