Саморобний мінітрактор з ламаються рамою (переломка) - відео і креслення

Маючи дачну ділянку або город, неможливо обійтися без хорошого механічного пристосування, яке допоможе скопати грунт для висадки всіляких аграрних культур. Однак, для придбання такого агрегату, знадобиться викласти не малу суму грошей, Втім, є альтернативний варіант, який дозволить обзавестися необхідним пристроєм і заощадити при цьому свої фінанси. Саморобний мінітрактор з ламаються рамою цілком реально змайструвати своїми руками.

Саморобний мінітрактор переломка 4х4 схожий на звичайний трактор побудований на базі мотоблока. Умовно трактори можна розділити на три різновиди: саморобний, заводський, перетворений за допомогою заводських деталей.

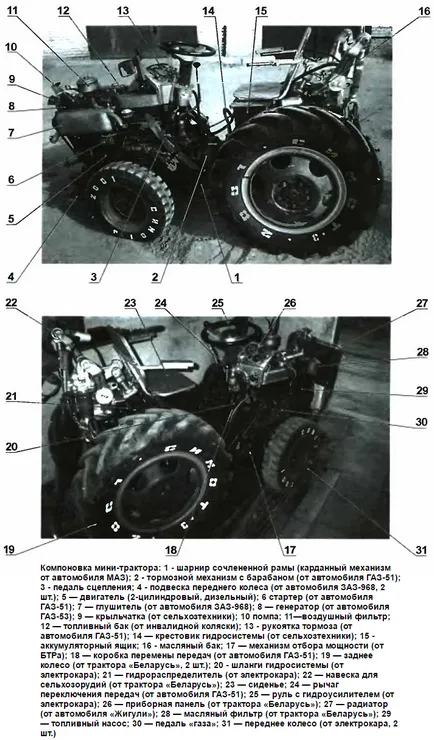

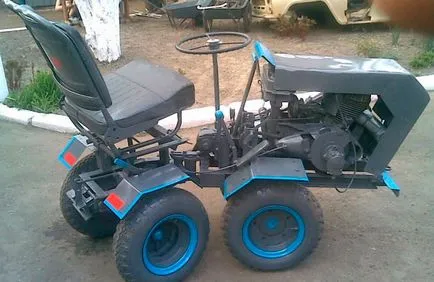

Самостійно зроблений мінітрактор

Власноруч спорудити міні-трактор не так вже й легко, проте, це досить цікаве, яке вимагає уваги і старанності. На сьогоднішній день, можна відшукати масу різноманітних варіантів збірки, однак існує найбільш підходяща конструкція, яка підійде як для досвідчених проектувальників, так і для новачків. Перш за все, ознайомимося з конструкцією рами. Незважаючи на незграбність із зовнішнього боку, все що з'єднують кути і деталі шасі розподіляються пропорційно.

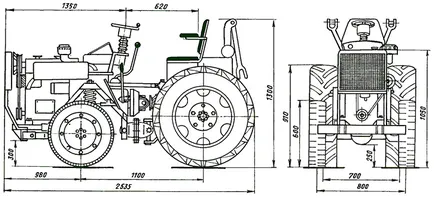

Креслення минитрактора з ламаються рамою

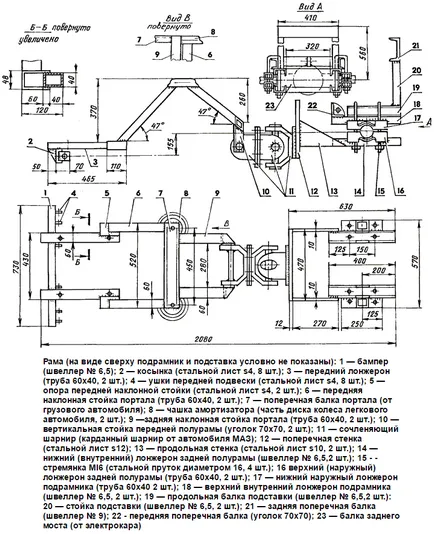

Ключові деталі рами:

Лонжерони мають триступеневе зібране спорудження. Передні ступені зроблені з швелерів десятого розміру, а остання - з труби форми квадрата. Задній траверс виконаний з швелера шістнадцятого розміру, а передній - на дванадцяту. Абсолютно така концепція буде доречна для поперечки. Трактор може бути оснащений будь-яким мотором, який буде відповідати агрегату по потужності. Найбільш підходящим варіантом є 4-х циліндровий мотор з водяним охолодженням на дизелі. Оптимальна потужність саморобного мінітрактора, призначеного для роботи на домашніх ділянках - 40 к.с.

Зчеплення Для стикування кошика зчеплення з силовим агрегатом необхідно спорудити за новою маховик мотора і зробити реконструйований кожух кошика, щоб підігнати його до необхідного розміру. Маховик, як правило, обробляється за допомогою токарного верстата. Необхідно урізати ділянку позаду і виточити ще один отвір посередині. Міст не потребує суттєвих поправках, тому він підійде будь-якого розміру. Для кріплення до рами використовуються 4 драбини. Для створення карданного валу підійдуть частини з будь-яких машин. З метою досягнення високого рівня амортизації рекомендується встановити 18-дюймові шини. Встановлювати колеса досить легко і просто. Варто звернути увагу, що з диска необхідно вирізати невелику частину посередині з отвором для установки. Після чого замість неї слід приварити центральну елемент диска від ЗіЛ-130. Міст попереду можна спорудити самостійно, оскільки володіти спеціальними здібностями для цього зовсім не потрібно. Втім, якщо Ви хочете зробити процедуру складання більш простий, можна просто використовувати міст з іншого автомобіля.

Конструкція колісної бази трактора

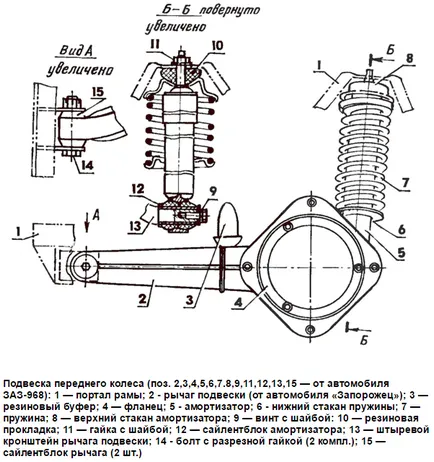

Саме цієї складової міні трактора слід приділити окрему увагу. Безумовно, можна скористатися звичайними колесами з легкового автомобіля, однак тут потрібно йти неквапливо. Необхідні розміри дисків коліс, для переднього моста, становлять близько 14 дюймів. Якщо встановити колеса з меншим діаметром, існує велика ймовірність того, що в майбутньому трактор буде працювати неправильно. А для нас основне завдання полягає в тому, щоб мінітрактор НЕ провалювався в грунт. Але є й інша аспект, який також слід враховувати. У тому випадку, якщо передні колеса будуть надмірно великими, водієві буде досить складно управляти даними агрегатом. Втім, цей процес можливо полегшити за допомогою установки гідропідсилювача керма.

Крім того, важливо щоб покришки коліс мали якісні грунтозацепи. Це дозволить зробити мінітрактор більш маневреним, скоротить навантаження на ходову частину, а також спростить експлуатацію пристрою.

Рульове управління

З метою поліпшення маневреності трактора, бажано поставити гідравлічне управління. Гідравліку реально відшукати списаної сільгосптехніки. Для її складання необхідний масляний насос, який буде приведений в роботу за допомогою двигуна. Завдяки йому підтримується необхідний рівень тиску в гідродвигун. Найкраще, якщо управління колесами головного валу здійснюється за допомогою редуктора.

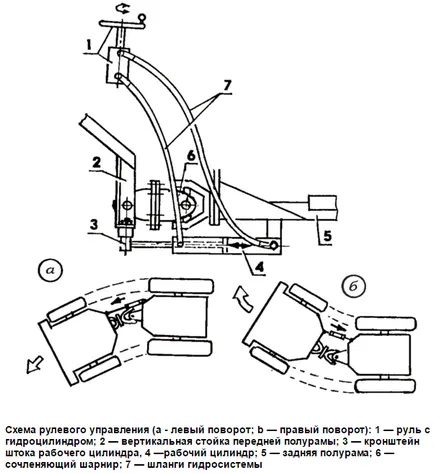

Креслення рульового управління

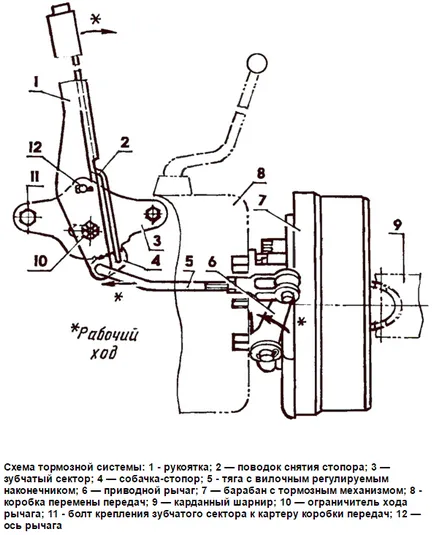

Конструювання минитрактора вимагає наявності різних запчастин, в якості яких чудово підходять автомобільні. Таким чином, барабанне гальмо знадобиться для передньої колісної бази. Рейку керма і управління педалями можна взяти з невеликого ВАЗа.

Інструменти для конструювання

Крім деталей, слід застосовувати широкий набір різних інструментів:

- дискова плита та інше.

Двигун і обладнання кузова минитрактора

Як тільки ходова частина пристрою буде сконструйована, кінематичний план здійснений і встановлено сидіння, настав час приступати до установки головного елемента агрегату - двигуна. Для його якісної фіксації на рамі, слід застосовувати спеціальну плиту з пазами. Крім того, вона дозволить надати необхідний рівень жорсткості ходової частини трактора. Після цього слід змонтувати електро та механічні ланцюга системи управління. Обшивка кузова, може бути будь-який, в залежності від бажання виробника. Однак деякі вузли та складові частини кузова, рекомендується приховати, щоб запобігти забрудненню і поломки, внаслідок контакту з грунтом.

Методика складання

Перш, ніж створити своїми руками дану махину, необхідно виділити основні цілі, для яких цей пристрій буде призначатися. Саму процедуру переломка можна розписати досить просто: мотоблок встановлюється на саморобній рамі. Гальмівна система повинна бути барабанної, а рульову рейку можна витягти від українських Жигулів.

Кілька простих рекомендацій по конструюванню

Якщо в якості підстави використовується мотоблок "Нева", його краще вибирати зі зчіпкою, оскільки це дозволить перевозити причепи. Безумовно, якщо застосувати профільний мотоблок, термін служби такої машини, а також її працездатність істотно збільшаться. Зроблений своїми руками мінітрактор 4х4 переломка, стане незамінним помічником для праці на дачних ділянках або сільських городах. Крім того, його ціна буде суттєво відрізнятися від минитрактора, який можна купити в спеціалізованих торгових точках.
