Саморобний lan тестер для перевірки кабелю кручених пар зі світлодіодною індикацією

У продажу представлено безліч lan тестерів для перевірки мережевого кабелю кручених пар різного рівня складності і цінового діапазону від декількох сотень рублів до десятків тисяч. Такі професійні lan тестери можуть дозволити собі тільки фірми, що займаються прокладкою і обслуговуванням кабельних мереж.

Якщо перевіряти кабель кручених пар доводиться дуже рідко, то можна перевірку виконати стрілочним тестером або мультиметром. Якщо це роботу доводиться виконувати часто, а можливості купити фірмовий lan тестер кабелю кручених пар немає, то доцільно його зробити своїми руками.

Перевагою представленого lan тестера для перевірки мережевого кабелю кручених пар зі світлодіодною індикацією є простота і висока надійність (відсутні активні елементи), доступність для виготовлення своїми руками з підручних матеріалів.

Конструкція lan тестера є два блоки, один - пасивна заглушка, зроблена з розетки RJ45, в другому блоці розміщено 4 світлодіода, перемикач, резистор, гніздо RJ45 для підключення кабелю кручених пар і комп'ютерна батарейка.

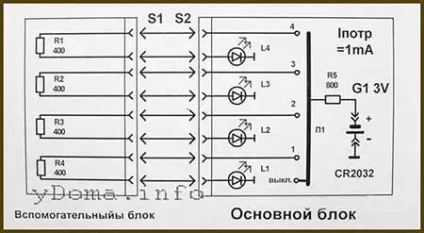

Блок індикації працює наступним чином. При підключенні кабелю кручених пар до заглушки і основного блоку і установки перемикача в одне з положень 1-4, ток з позитивного висновку елемента живлення проходить через резистор R5, далі через один з провідників кручений пари, далі через один з резисторів R1-R4, через другий провід пари, світлодіод і повертається на негативний висновок G1.

Якщо при перемиканні П1 все діоди світять з однаковою яскравістю, значить кабель справний. Більш яскраве світіння одного з діодів - коротке замикання пари. При світінні відразу двох світлодіодів - к.з. між сусідніми парами. Відсутність світіння - обрив одного з проводів кручений пари.

Світлодіодний лан тестер дозволяє перевірити кабель кручених пар, підключений до активного обладнання (свічу, хабу, роутера, мережевої карти). При цьому не має значення, включено обладнання чи ні. Досить вставити вилку RJ-45 в світлодіодний блок lan тестера кручених пар. Залежно від схеми підключення кабелю кручених пар (можуть бути підключені всі чотири пари або тільки дві), будуть світиться два або чотири світлодіода. При перемиканні перемикача яскравість світіння світлодіодів буде змінюватися. Така перевірка безпечна для активного обладнання, так як струм буде обмежений R5. Таким чином тестером можна успішно тестувати кабель кручених пар без використання заглушки і заодно перевірити якість з'єднання вилки RJ-45 з активним обладнанням.

Можна перемикач П1 і не встановлювати, а запаяти дроти безпосередньо. Але тоді буде обмеження по можливості тестування в разі короткого замикання сусідніх пар, хоча це буває рідко і, як правило, в разі недбалої підготовки проводів перед обтиском в тестері роз'єму RJ-45. Зелена пара перехльостує інші, і легко продавлюється ізоляція з усіма витікаючими наслідками.

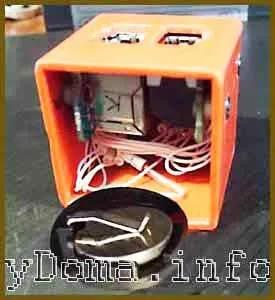

Для корпусу основного блоку lan тестера використаний розбірний дитячий кубик, в який вмонтовані всі деталі. Батарейка CR2032 на 3 вольта від комп'ютера встановлена ​​в клемник, випаяний зі старої материнської плати. Розетка для блоку світлодіодної індикації взята з несправною мережевої карти, вирізана лобзиком разом з шматком склотекстоліти і закріплена до корпусу гвинтами. Світлодіоди і резистори будь-якого типу.

Блок-заглушка lan тестера виготовлена ​​зі стандартної настінної розетки R-J45 в гребінки якої запресовані чотири резистора R1-R4 номіналом 400 Ом. Вони виконують функцію обмеження струму і одночасно забезпечують індикацію в разі короткого замикання в кручений парі, при наявності якого відповідний світлодіод світить яскравіше.

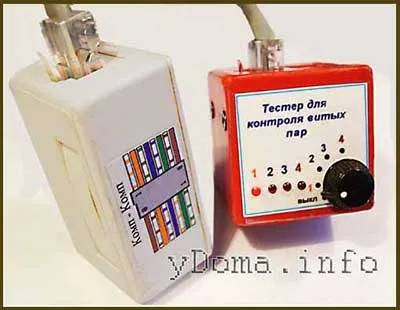

Написи і колірна схема обтиску RJ-45 виконані на кольоровому принтері і приклеєні на боки блоків lan тестера кручених пар клеєм, для довговічності і естетичного зовнішнього вигляду зверху заклеєні скотчем.
