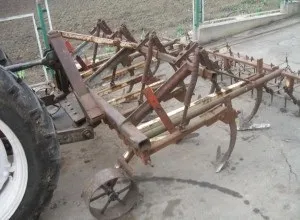

Саморобний культиватор до мінітракторів - покрокова відеоінструкція

Перш за все, необхідно мати в наявності такі матеріали:

• сталева труба довжиною більше 2 м .;
• квадратні пластини зі сталі (розміри не менше 15х15см.);
• не менш 20 гайок і болтів;
• прямокутні пластини з плоским перетином (габарити 20-25х5см.).

Так само подбайте і про інструменти:

• диски для роботи по металу;
• болгарка;
• зварювальний апарат, електроди;
• дриль зі свердлами;
• наждачний апарат;
• стандартний набір інструментів (гайкові ключі, викрутка, плоскогубці, і т.д.).

Остаточні розміри, а також тип вищевказаних матеріалів залежать:

• від габаритів конкретного минитрактора (мотоблока), до яких буде приєднуватися культиватор;
• від типу з'єднання вузлів;
• від виду ґрунтообробних інструменту, який ви плануєте використовувати.

процес виготовлення

Вся технологія виготовлення зводиться до наступних етапів:

1. У всіх пластинах просвердлите отвори для їх з'єднання.
2. Далі необхідно скріпити квадратну пластину з прямокутними за допомогою болтів, щоб на кожній стороні квадратної пластини розташовувалася одна фреза.

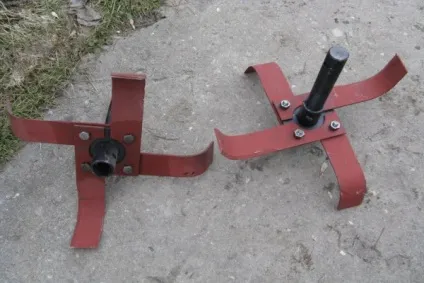

Саморобні фрези для міні-тракторів

Зверніть увагу: використовувати для даного з'єднання зварювання не рекомендується, оскільки вона буде ненадійним методом кріплення - підійде, хіба що, тільки для обробки пухкого чорнозему.

Коли все пластини з'єднані, в них необхідно виконати отвори, розмір яких залежить від діаметра сталевої труби. Крізь отвори просовують сталеву трубу (попередньо розрізану на дві рівні половини), «одягаючи» отримані фрези. Кріпити всю конструкцію можна болтовими з'єднаннями, або зварюванням.

Тепер з'єднуємо частини культиватора і вал минитрактора. Для цього необхідно виконати наскрізні отвори вала і трубок з фрезами, поєднати їх, після чого закріпити.

Виріб готовий, але перш ніж приступити до обробки, обов'язково слід переконатися в надійності кожного елемента конструкції.

Візьміть до уваги. якщо культиватор призначений для оброблення складних грунтів, його конструкція повинна бути якомога більш міцною, оскільки робоча частина культиватора на глинистих (кам'янистих) ґрунтах піддається максимальним навантаженням.

Типи змінного обладнання

Залежно від розв'язуваних завдань при обробленні ґрунту культиватори постачають різними інструментами. Найпоширеніші з них:

1. Лапи. бувають:
   • долотоподібні - дозволяють прорихлити грунт глибиною до 15см .;
   • стрілчасті плоськоріжущі (плоскорізи) - знищують бур'яни, а також опрацювати грунт на 4-6см, дозволяють не піднімати на поверхню вологий нижній шар;
   • стрілчасті універсальні - призначаються для міжрядного, або суцільного оброблення землі (опрацювання до 14см). Подібні лапи відмінно подрібнюють грунт, зрізають бур'яни, частково піднімають вологі шари грунту до поверхні;
   • плоськоріжущі односторонні (Полольники, бритви) - прекрасно справляються з бур'янами.

Лапи культиваторів:
а - плоськоріжущі стрельчатая, б - універсальна, в - думпкар жорстка, г - думпкар пружинна

Інше:

• борінки - обробляють землю в захисній зоні та між рядками;

підкормові ножі - розпушують міжряддя, закладають в грунт добрива (до 16см);

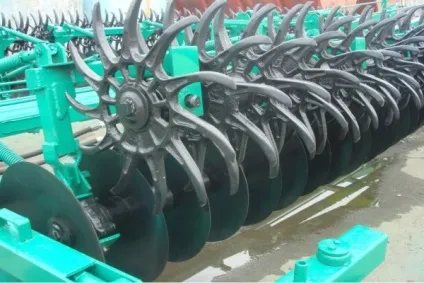

голчасті диски - руйнують земляну кірку, знищують бур'яни (обробка до 4 см. зсув ґрунту на 1-2 см);

аричнікі-бороздореза - призначаються для створення борозен для поливу (до 20см);

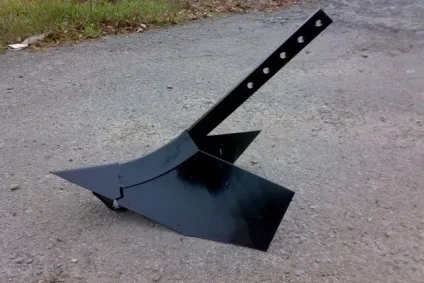

окучники - нарізають гребені (до 25см), знищують бур'яни між рядами, а також засипають бур'яни, глибина обробки підгортальниками до 16 см.

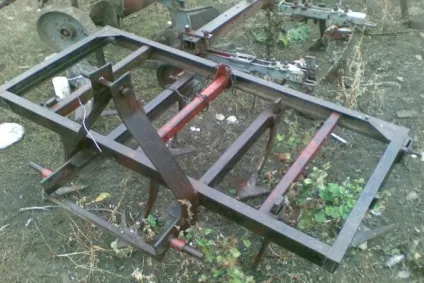

Все змінне обладнання кріпиться до стійок, які можуть по-різному поєднуватися з рамою.
