Саморобний бур під стовпчастий фундамент способи монтажу

• Монтаж будівельного бура на основі наявного садового
  • Пристрій підстави бура
  • Фіксація підстави і прутка
• Виготовлення бура із залізних дисків і палиці

На сьогоднішній день стовпчастий фундамент став досить поширеною конструкцією. І пов'язано це не тільки з будівництвом підстав для будинку з самого нуля, а з реконструкцією. Адже ремонт будь-якого виду фундаменту передбачає його зміцнення за допомогою стовпчиків, які відповідним чином впроваджуються в грунт біля будинку.

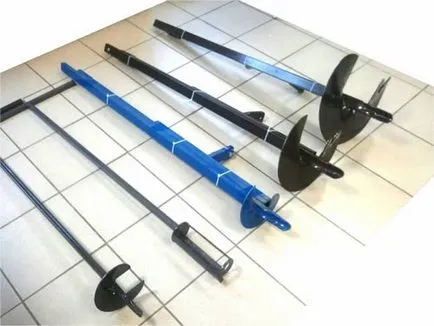

Різновиди ручних бурів.

Але ж для того щоб встановити стовпчастий фундамент або ремонтні стовпчики правильно, потрібно мати при собі спеціальний пристрій - бур. При виклику досвідчених фахівців для установки вони з собою беруть спеціальні автоматичні пристрої. Однак варто це занадто дорого, тому є далеко не всім. Зробити бур своїми руками набагато краще і дешевше.

Доцільним буде розглянути те, як зробити своїми руками бур для стовпчастого фундаменту.

Є кілька способів монтажу даної конструкції, яка за великим рахунком вважається абсолютно нескладною. Причому деякі способи монтажу спрямовані навіть на реконструкцію вже наявних простих бурів для саду та городу.

Монтаж будівельного бура на основі наявного садового

Креслення садового бура.

Спочатку розглянемо, як правильно зробити бур для фундаменту своїми руками на основі звичайного садового бура. Це і буде один з варіантів так званої реконструкції. При роботі не слід забувати про те, що чим більше буде підстава бура від його діаметра вгорі, тим ефективніше буде влаштовувати стовпчастий фундамент з його допомогою. Отже, щоб поліпшити садовий ручний бур своїми руками до будівельного, вам знадобиться:

• три шарніра або петлі, які використовуються для установки кватирок на вікнах;
• металева смужка;
• кілька маленьких шматочків залізної труби;
• залізний міцний прутик;
• рулетка.

Перш ніж почати роботу, врахуйте ще такий важливий фактор. При роботі з будівельним буром йде розрахунок на те, що він повинен на глибині промерзання грунту робити за рахунок своїх постійних обертальних рухів ямку в кілька разів ширше, ніж основна частина поглиблює ручки. В цьому і полягає вся ефективність цього механізму. Тому про міцне зчеплення підстави з ручкою необхідно думати в першу чергу.

Повернутися до списку

Пристрій підстави бура

Пристрій фундаментного бура.

Тепер беремося за роботу. Насамперед беремо приблизно три невеликих відрізка труби, просовуємо через них ручку садового бура і приварюють її до всіх відрізках по черзі. Це буде одночасно і спрямовуюча для бура, і розширення для пристрою більш товстої лунки.

Після цього працюємо з основою. Необхідно зробити так, щоб основа мала закручену нижню частину, яка в діаметрі буде ширше ручки бура в кілька разів. Для цієї мети береться невеликий металевий гачок і приварюється до ручки в самому низу. Потім з листа металу болгаркою вирізається стрічка шириною приблизно в 3-4 рази більше діаметра ручки, чіпляється за гачок і приварюється до нього.

Потім необхідно стрічку закриття так, щоб витки дивилися вгору, а відстань між ними становило приблизно 10 см, в залежності від висоти всього бура (рисунок 1). Робити це потрібно обережно. Бажано проводити закручування за допомогою ключа або плоскогубців, якщо самостійно зігнути метал не вдається. Врахуйте, що нижній кінець підстави потрібно підточити як ніж. Так він буде в процесі проникнення прорізати занадто щільні стінки грунту.

Повернутися до списку

Фіксація підстави і прутка

Схема створення свердловини під опору.

Після того як закрутка металевої смужки повністю здійснена, пора приступити до її фіксації. Робиться це також за допомогою металевих гачків, які кріпляться до ручки бура через кожні 10 см. Крючков має бути стільки ж, скільки і завитків біля основи. Відповідно, навпроти кожного гачка буде знаходитися виток.

Так потрібно все гачки приварити з одного боку до ручки, а з іншого - до витків. Самий верхній виток фіксується особливо ретельно. Так у вас вийде готове підставу, витки якого теж бажано заточити, щоб вони були гострими, як кинджал. Так буде набагато легше працювати навіть з самим твердим і не піддається грунтом.

Тепер необхідно прикріпити до буру штангу або пруток. Для неї близько верхнього завитка підстави потрібно приварити окремий гачок, за який зачепити і приварити як до самого гачка, так і до стінки бура. Тільки в процесі приварювання потрібно уважно стежити, щоб між прутком і основний ручкою був зазор приблизно в 5 мм.

Отже, ручний бур своїми руками для стовпчастого фундаменту готовий. Принцип його дії полягає в тому, що при бурінні він поступово розгортає грунт, а коли доходить до кінцевої точки, обертається за допомогою основної ручки і прутка. За рахунок цього виходить, що для стовпчастого фундаменту лунка має розширення всередині підстави внизу, яке в подальшому буде утримувати стовпчик міцно в грунті, не даючи йому коливатися ні в сторони, ні йти вгору.

Повернутися до списку

Виготовлення бура із залізних дисків і палиці

Креслення саморобного бура.

Є ще й інший, більш примітивний варіант виготовлення бура своїми руками для стовпчастого фундаменту. Він складається з основної металевої міцної палиці і декількох круглих залізних дисків, різних за своїм діаметром. При цьому диски повинні бути з дуже твердого металу, щоб зігнути його було неможливо. А ручка повинна бути трохи більше бажаної глибини ямок під стовпчики.

Щоб отримати такий простий бур, необхідно в кожному з круглих залізних дисків по самому центру просвердлити отвори зварюванням або за допомогою болгарки. Діаметр отворів повинен бути таким, щоб у них можна було просунути руку.

Після того різання отворів розкладіть перед собою диски від більшого до меншого розміру. Тепер візьміть найбільший, просуньте в нього ручку так, щоб він виявився на самому її кінці, і приварити його до неї. У вас вийде щось схоже на частину бура, зображеного на схемі (рисунок 2), тільки зі суцільним, а не розрізаним кругом. Потім беріть дрібніший, наступний за ним коло і просовуйте знову ж через ручку. На відстані 7-10 см від першого диска приваріть другий. Так виконайте з усіма наявними дисками по порядку, дотримуючись їх поступового зменшення.

Після того як бур буде готовий, вам залишиться за допомогою спеціального каменю або електроточілкі для ножів заточити краю всіх дисків під невеликим кутом догори. А низ ручки потрібно заточити так, щоб він був дуже гострим. Так ви отримаєте саморобний і досить дешевий бур своїми руками, який вам допоможе в зміцненні або в пристрої стовпчастого фундаменту для вашого будинку.
