Саморобні штихеля для самих маленькіх-)

Доброго времени суток, Господа і Дами.

Близько року тому погляд мій упав на цей інструмент, на той момент поняття не мав потрібен він мені чи ні. Можна було б купити і готові, але вирішив зрозуміти чи варто воно того чи ні. Перед цим багато Новомосковскл Ганзу, чипмейкер, ювелірпортал тощо. І як виявилося метушня з саморобками зовсім не марна, на даний момент все зроблено «під руку». А рука трохи не стандартна тому навіть ручки довелося б переробляти.

Дивлячись на картинки штихелів не важко помітити форма ріжучої кромки дуже близька до надфілів, ніж та вирішено було скористатися, благо зламаних / лисих надфилей будинку було.
Отже витратні матеріали у вигляді «недогризків» і тонкостінної трубочки Ф5 від антени:

Вибираємо найбільш підходящі уламки і дремелем ріжемо їх в один розмір

65-70мм (залежить від руки, у мене 68мм). Затискаємо трубочку в дриль і ріжемо ребром надфіля в розмір 15мм.

Закриваємо низ трубочок прозорим скотчем,

на половину висоти трубки заливаємо епоксидку змішану з деревної пилом. До упору вставляємо «огризки» надфіля.

Як клей встане, намагаючись не завалити геометрію надфіля акуратно дремелем знімаємо насічку.

Подальше доведення здійснюємо руками на бруску, знову ж максимально намагаємося зберегти загальну геометрію.

Майже готовий інструмент :-)

Знову матеріал, на цей раз заготівля ручки від напилка. начебто березова

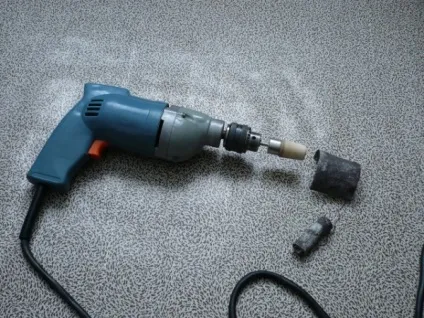

Оскільки отвір в ручці є і причому по центру, забиваємо в неї підходить за розміром залізяку і затискаємо в дриль. Далі оцінив майже відсутність биття, розмітив і довго підганяв під руку. Бруду у вигляді пилу було багато бо знімав по чуть чуть великої наждачним папером.
Фото після збирання, із залишками ручки :-)

Загалом розміри ручки вийшли такими: діаметр 32мм, довжина 45мм
Вона вже з колечком і під шаром лаку, шар один + нулевочкой «під водою», в загальному не ковзає

Далі беремо приблизно так

І на брусок для полірування / тонкої доведення

При грубої підготовці кут ріжучої кромки робився по бруска з кутом 35гр. Далі кут «ловив» під хват руки, зараз він трохи менше цих самих 35гр.

Прикольні штихеля! в понеділок постараюся викласти фотки своїх штихелів. у мене є всякі. і з надфилей з диванних пружин, зроблені на замовлення з побідитовими вставками (по мені марна річ - часті відколи і щоб заточити потрібно постаратися.) з звіряв, з розгортка чотирьох гранованих (рекомендую саами оптимальний варіант -Твердість і ступінь заточки) та й я також їх заточую. ну або йду до Заточника. він лається але точить. клас.
