Саморобні косарки для минитрактора роторна, сегментна своїми руками - фото і відео збірки

У сільському господарстві ручну працю все сильніше заміщається різноманітна техніка і обладнанням. В даний час можна придбати або самостійно зробити будь-яку сільськогосподарську техніку. А виробники міні-тракторів також випускають і велика кількість найрізноманітнішого додаткового обладнання, яке відповідає за виконання певних видів робіт. Взимку незамінні снігоприбиральні насадки, навесні потрібні плуги, борони і сівалки, а восени - обладнання для збирання врожаю. Влітку особливо актуальні косарки для міні-тракторів.

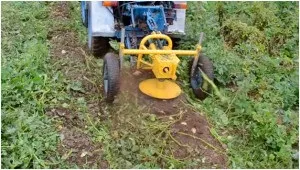

Саморобна косарка для міні-тракторів

Однак навісне обладнання, як на фото, для міні-техніки заводського виробництва коштує недешево, тому більшість умільців воліє робити його своїми руками, на основі готових конструкцій або ж розробляючи власні. У фермерському господарстві для утримання худоби потрібно багато рослинних кормів, і якщо навесні і влітку з цим немає ніяких проблем, для зими знадобиться заготовити сіно, що забирає багато часу і сил. Саме для цих цілей використовуються різні види пристроїв для прибирання трави, що встановлюються на міні-техніку.

різновиди обладнання

Наявні в даний час косарки поділяються на пристрої роторного і сегментного типу. Різниця полягає в принципі роботи.

Косарка роторного типу для міні-тракторів

Косарки сегментного типу широко застосовуються «комунальниками» і дизайнерами по ландшафту, і в основному для підстригання газонів і облагородження території. Конструкція даного обладнання складається з заточених стаціонарно встановлених пластин і рухомого ножа. Подібні косарки коштують відносно недорого, що є причиною великої популярності.

Однак, на думку фермерів для сільського господарства більш вигідна косарка роторного типу, яка підходить не тільки для зрізання трави, але і деяких сільськогосподарських культур. Даний тип обладнання має досить просту конструкцію і складається з платформи з обертовими робочими дисками з ножами і приводиться в дію через ВОМ міні-трактора.

Найчастіше для зрізання трави (на фото) народні умільці воліють робити своїми руками роторні косарки, оскільки вони більш прості у виготовленні, не сильно засмічуються і ефективніше.

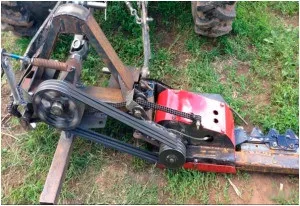

Варіант кріплення до міні-трактора

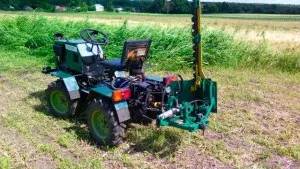

Напівнавісними кріплення до міні-трактора

Представлені на ринку і саморобні косарки відрізняються один від одного не тільки продуктивністю і габаритами, вони також мають різні схеми кріплення до міні-трактора. За способом приєднання до агрегату виділяють наступні види обладнання:

Напівнавісними. Такі пристосування забезпечуються пневмоколеса, завдяки чому розподіл навантаження відбувається більш рівномірно. Кріплення відбувається до задньої навішуванні міні-трактора за допомогою кронштейну, а підйом і опускання здійснюється за допомогою гідравліки силового агрегату.
Навісне. Подібне обладнання оптимально для застосування на площах зі складним ландшафтом і встановлюється на передній навішуванні фронтально.
Причіпний. Підключення виконується до будь-якого гідравлічного виходу силового агрегату. Подібні моделі мають не менше трьох роторів, встановлених ззаду міні-трактора.

Необхідні інструменти та матеріали

Колеса діаметром до 450 мм (можна від дитячого велосипеда або старої коляски).
Ось для установки коліс.
Металеві куточки і труби (можливе використання відповідного металобрухту).
Лист металу товщиною 4 мм або днища від старих 200 літрових бочок з-під машинного масла.
Підшипники.
Шківи.
Ножі.
Гумова стрічка або ремені.
Болти і гайки.
Набір гайкових ключів.
Свердла.
Ручна електродриль.
Зварювальний апарат.

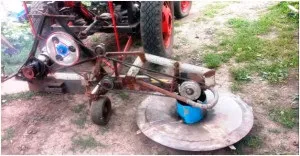

роторна косарка

Перед створенням своїми руками обладнання роторного типу (на фото) потрібно спочатку приготувати відповідні матеріали і інструменти. З матеріалом проблем виникнути не повинно, оскільки для виготовлення пристрою можна використовувати самий звичайний металобрухт - старі рами, запчастини від будь несправностей техніки, металеві бочки від машинного масла і так далі. Весь цей металобрухт, мінімальні знання техніки і вміння поводитися зі зварювальним апаратом може з легкістю перетворитися в ефективну косарку для міні-трактора.

Варто зауважити, що даний тип косарки має три варіанти приєднання до силового агрегату - причіпний, навісний і полунавесной спосіб.

За функціональністю роторні косарки можуть бути призначені для виконання наступних операцій:

скіс трави і укладання рослинної маси в укіс;
скошування трави та її укладання у валки;
зрізання і подрібнення рослинного покриву.

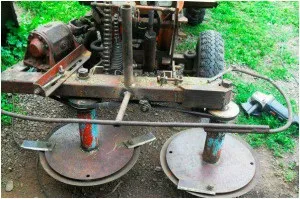

Роторна косарка з підручних засобів

Роторна косарка складається рами, закріплених на дисках ножів і захисного кожуха. Пристрій приводиться в дію валом відбору потужності міні-трактора.

Рама саморобного обладнання створюється з 40 сантиметрових відрізків металевого куточка, з'єднаних за допомогою зварювання. Для створення ріжучих елементів можливе використання ножів від старої тракторної роторної косарки. Однак потрібно їх обрізати на 30 мм. оскільки тяги силового агрегату не вистачить.
З листового металу товщиною 4 мм або днищ бочки від машинного масла необхідно вирізати 2 кола діаметром 390 мм.
На кола встановити ножі, які повинні вільно обертатися, оскільки зрізання рослинності відбувається за рахунок відцентрової сили. Для саморобної роторної косарки нижні диски діаметром 450 мм можна взяти від старого лущильника.
Щоб своїми руками виготовити осьові вали, на яких будуть кріпитися диски з ножами, буде потрібно металева труба діаметром 30 мм. Також знадобляться підшипники, один з яких встановлюється на трубі, а другий для зварного шківа.
Зміцнити диски з ножами на осьовому валу, приварити шківи до труби і можна вважати саморобну роторну косарку практично готовою.
Щоб повністю завершити виготовлення пристрою необхідно зверху змонтувати захисний кожух. Ширина обробки роторної косарки становить близько 1150 мм.

Щоб спростити конструкцію обладнання нижні диски саморобної косарки кріпляться безпосередньо до рами за допомогою зварного з'єднання. Дана роторна косарка, зроблена своїми руками, може скошувати траву на 5-7 см зі швидкістю близько 10 км / ч. Пристрій прекрасно підходить для зрізання трави на сіно і видалення рослинних залишків.

Косарка роторного типу вважається досить вигідним рішенням для тих, хто хоче заощадити на придбанні заводського обладнання і самостійно виготовити дане пристосування для власних потреб. Якщо немає бажання самому возитися з купою металобрухту і витрачати свій час, можна завжди купити недорогу газонокосарку.

сегментна косарка

Косарка сегментного типу для міні-трактора

Устаткування сегментного типу, представлене на фото, набагато складніше у виготовленні своїми руками, ніж роторна, оскільки конструкція даного обладнання має кривошипно-шатунний механізм. Один з кривошипів, що виконують роль осі задніх коліс сегментної косарки, підключений до коленвалу силового агрегату. На іншій стороні кривошипа фіксуються ножі. Завдяки такому з'єднанню, при русі міні-трактора, приводиться в дію кривошипний механізм і ножі.

Ножі саморобної косарки, яку ви бачите на фото, схожі з двома сполученими між собою пилами, які під час роботи за принципом ножиць зрізають рослинний покрив. Для того щоб зробити своїми руками пристосування для скошування трави потрібно виконувати певні операції в деякій послідовності:

Схема сегментної косарки

Ширину сегментів можна підібрати на свій розсуд, але оптимальною вважається значення в 72 мм. В першу чергу потрібно встановити редуктор на металевий брус 15х50х120. Підстава має вал, на який кріпиться маточина, і зміщення в цьому випадку складе близько 320 мм.
Ось і вал редуктора слід пов'язати між собою;
На вал встановити шків;
Чашу від хрестовини з голчастим підшипником одягнути на основний палець. Також на самому ножі зробити під чашу проріз.
На раму встановити колесо від старої дитячої коляски. Воно дозволить запобігти заривання обладнання та налаштувати необхідну висоту скошування.

Пристрій приводиться в дію ВВП міні-трактора.

Техніка безпеки

Вирішивши створити своїми руками навісне обладнання, потрібно домогтися, щоб воно не тільки правильно функціонувало, але і було безпечно як для оператора, так і оточуючих людей. Перш ніж запустити саморобну роторну або сегментну косарку в роботу, необхідно обов'язково перевірити надійність всіх з'єднань. При першому випробувальному запуску потрібно переконатися, щоб в межах 50 метрів навколо не було ні людей, ні тварин.

Зібрати діючу і ефективну косарку може будь-яка людина, що володіє відповідними знаннями техніки і вміє користуватися зварюванням і слюсарними інструментами. Якщо ж у вас немає навіть мінімального досвіду в створенні подібного саморобного обладнання, то, може, варто пожаліти себе і купити заводську косарку, тим самим зберігши свій час і нерви.
