Садовий будиночок своїми руками за 2 дні - креслення і фото, своїми руками - як зробити самому
Часто для зберігання потрібних в господарстві речей і інструментів на ділянці використовується гараж, який через це перетворюється на звалище. Тут кроні машини паркуються газонокосарка, дитячі велосипеди, лижі, інструменти для ремонту і садівництва. Впізнаєте картину? Тоді це цікава пропозиція - для вас!

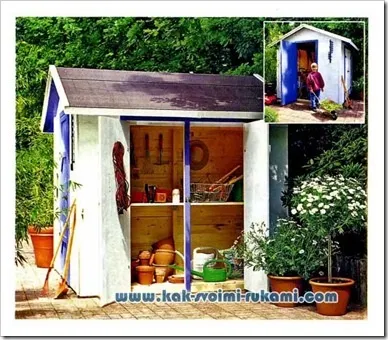

Невелика будова дозволить звільнити гараж, а ще цей простий садовий будиночок має і додаткову зручність - він забезпечений двома відкриваються з зовнішньої сторони шафами, призначеними для зберігання садових інструментів. Це дуже раціонально: інструменти будуть зберігатися поруч з місцем їх використання.
Каркасна технологія виключає витрати на придбання готових будівельних елементів і конструкцій, дозволяючи самостійно виготовити з пиломатеріалу передню і задню стінки будиночка, внутрішню перегородку і дві бічні стінки. Збірку цих п'яти базових каркасів можна зробити, розклавши деталі на рівній ллощадне. Вертикальні стійки і горизонтальні бруси з'єднують шурупами або цвяхами. Згодом каркаси обшивають вагонкою. Зводять будиночок на дерев'яному настилі або на найпростішому цементному фундаменті. Крокви підтримують дах і знімають навантаження з перегородки. На завершення робіт в отвір на фасаді встановлюють двері. Бічні шафи закривають простими легкими стулками. Накривають дах будиночка м'яким покрівельним матеріалом, покладеним на суцільний дощатий настил. Всі деталі слід виготовляти з ялинової або соснової деревини. Не пошкодуйте грошей на якісний матеріал - це продовжить життя вашому будовою.
Як і будь-яке будівельне справа, зведення на садовій ділянці господарського домина слід почати з розробки проекту. Обрані вами основні його розміри дозволять визначити конструкцію будівлі в цілому.
Це в свою чергу допоможе підібрати необхідну кількість будівельного матеріалу і оцінити загальну вартість вашого підприємства.
Як приклад тут представлені креслення будиночка з деталізацією окремих будівельних елементів і загального складання в аксонометрии. Якщо ви приймете за основу цю конструкцію, вам будуть потрібні бруски перетином 58-58 і 38 х 38 мм для каркаса, вагонка для обшивки стін, а також нащельніні і облицювання дверного отвору перетином 18 × 58 мм.
При розбивці майданчики під будівництво намітьте положення кутових стійок каркаса будиночка кілочками і позначте линвою осьові лінії стін.
Незважаючи на те, що сооружаемое будова - дуже легке, все одно необхідно зміцнити грунт під ним. Найкраще - використовувати цементну плиту, поклавши її на піщану подушку. Якщо ви вирішили відлити плиту на місці, то не забудьте зацементувати в неї металеві анкери, до яких можна буде прикріпити (безпосередньо або через опорні бруски) нижню обв'язку каркаса. Ще простіше виготовити стовпчастий фундамент.
Для нього викопайте лунки глибиною 50 см. Насипте в них шар гравію середньої крупності і залийте будівельний розчин. Необхідний рівень заливки кожної опори позначте висотою опалубки. І тут встановіть анкери. Через 2k години огляньте фундамент і виправте огріхи. Пізніше розчин вже набере міцність.
Всі необхідні деталі каркаса підготуйте заздалегідь. Врахуйте, що кутові стійки будови спираються на фундамент, тоді як проміжні стійки каркасів стін - на нижню обв'язку. Тому довжина їх буде різною. Розклавши деталі на рівній горизонтальній площадці, зберіть спочатку дві торцеві стіни.
Чи не ускладнюйте собі роботу. Стійки з обв'язкою просто з'єднувати болтами або шурупами 6 х 120 мм. Не забудьте спочатку просвердлити для них дрилем отвору. Потім обшийте стіни дошками, починаючи знизу. Використовуйте для цього оцинковані цвяхи довжиною 60 мм. Рівне по шнуру обріжте виступаючі кінці дощок циркульній пилкою. Фасадні стіни відрізняються один від одного тільки тим, що на головному фасаді є дві додаткові стійки дверного отвору.
Кроквяні ноги скріпіть з верхніми кінцями косо зрізаних стійок каркаса. Центральна кроквяна ферма посилена затягуванням. Ферму в зборі потрібно надійно з'єднати через опорні бруски з верхньою обв'язкою каркаса стін.
Прикріпіть внутрішню перегородку, загорнувши шурупи 8 х 100 мм в стійки передньої і задньої стінок фасадів за допомогою шуруповерта, попередньо виконавши для них отвори свердлом. Потім з'єднайте між собою таким же
чином всі чотири стіни. Підсильте конструкцію, оббивши дошками каркас задньої і передньої фасадних стін.
Покладіть середню кроквяну ферму на верхню обв'язку каркасів бічних стінок і за допомогою металевих куточків через опорні бруски перетином 58 х 58 мм міцно з'єднайте їх шурупами. Прибийте до кутових стійок нащельники і настелите підлогу в шафах.
Дверний отвір обшийте дошками, які гратимуть роль дверної коробки, і облицюйте. Виконати цю роботу можна, зібравши всі підготовлені складові частини, розклавши на землі або послідовно монтуючи їх безпосередньо в отворі. Для шафи на центральну стійку каркаса стіни прибийте удавану планку. На неї будуть кріпитися запірні клямки. Потім облицюйте проріз шафи. Для закривання шафи досить мати легкі дверцята з дощок, скріплених поперечними брусками перетином 18 х 58 мм. Цвяхи при обшивці забивайте навскіс. Підвішують дверцята на звичайні петлі (дверні або віконні). Якщо ви будете закривати шафа на замок, то потрібно підібрати засувки з вушками.
Скати даху зберіть на землі. Настелите вагонку по брусках і скріпіть панелі скатів цвяхами. Розміщуйте бруски під дошками з кроком крокв. При укладанні на дах їх можна буде прикріпити до крокв через бруски шурупами. Втім дах дошками можна обшити і безпосередньо по кроквах. Краї м'якої покрівлі, що укладається по панелям, прибийте оцинкованими цвяхами з великими капелюшками. Потім покладіть вітрові та карнизні дошки, накрийте кути будиночка нащельниками.
На завершення всередині і зовні просочіть деревину засобом для захисту від гниття і грибків. Фарбувати будиночок можна тільки зовні. Два шару фарби або декоративною блакиті дають додатковий захист будівлі.

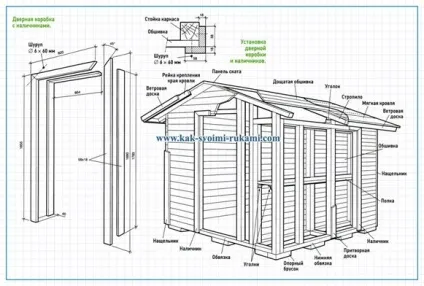

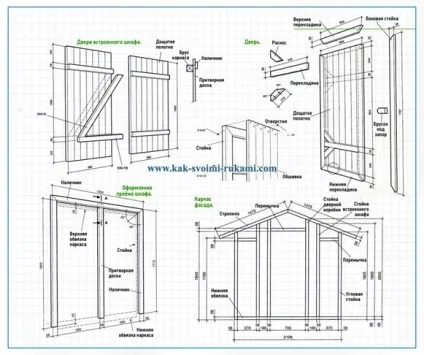

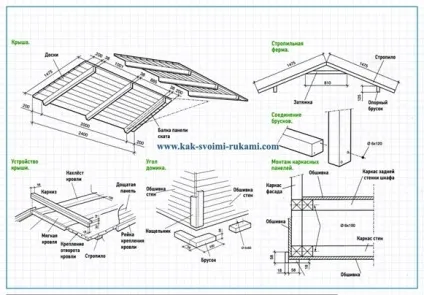

Каркасний садовий будиночок - креслення

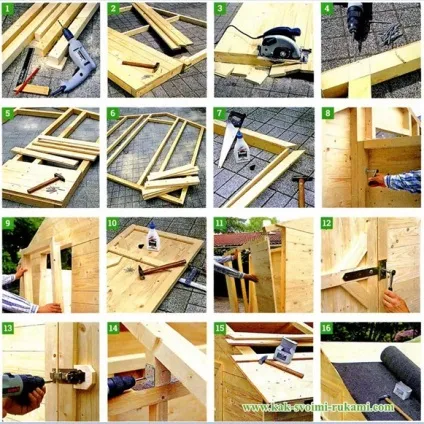

Садовий будиночок своїми руками - фото
1. Заготовлені заздалегідь деталі каркаса - стійки, бруски нижньої обв'язки, перемички, кроквяні балки і затяжку - збирають на рівному майданчику в каркаси стін, з'єднуючи їх шурупами. Отвори для шурупів висвердлюють за допомогою дриля.
2. Каркаси обшивають шпунтованими дошками, згуртовуючи їх клиновим затиском. Оцинковані цвяхи забивають молотком.
3. Виступаючі кінці дощок обрізають циркульній пилкою.
4. З'єднання стійок з похилими кроквами виробляють за допомогою шурупів, загортають під кутом до кроквяної балки.
5. На фасадній стіні обшивку ставлять
по сторонам дверного отвору. Роботу починають знизу. Розкрій верхньої дошки виробляють за місцем.
6. Капелюшки цвяхів кріплення закривають дощаній обшивкою. Нащельніні по кутах приховають їх в дошках обшивки. Першу дошку знизу ставлять, відступаючи від краю обв'язки.
7. З'єднати панелі стін і перегородки можна і цвяхами, але раціональніше використовувати великі шурупи-глухарі, попередньо виконавши для них отвори.
8. Дверну коробку вставляють в отвір.
Її виготовлення вимагає точного дотримання необхідних розмірів. Коробку можна збирати і на місці або, як показано на фото, - на рівному майданчику.
9. Установка коробки і наличників вимагає акуратності, щоб уникнути щілин
і перекосів: двері ж буде стояти на головному фасаді.
10. Перегородки шаф до стінок прикручують шурупами. Дошки обшивки фасаду шаф доводять до країв каркаса, закриваючи кутові і проміжні стійки.
11. Для збирання полотна двері збирають її обв'язку. Поперечини, що встановлюються в місцях кріплення петель, підкріплюють короткими розкосами. Перед обшивкою дверної рами для стяжки використовуйте струбцини.
12. Такі двері найкраще навісити на комор петлі з довгою картою. Корисно для збільшення міцності лиштва коробки з внутрішньої сторони приміщення додатково закріпити за допомогою шурупів.
13. При установці засувки може знадобитися дерев'яний брусок, який прибивають прямо до дощок обшивки стіни.
14. Стоян посередині будиночка кроквяну конструкцію кріплять до верхньої обв'язки стін, використовуючи чотири куточки з оцинкованої сталі. Тут стане в нагоді акумуляторний шуруповерт.
15. Дах по кроквах обшивають дошками. При обрізанні їх кінців використовують шнур. Обшивку починають знизу від схилу.
16. Бітумну покрівлю укладаємо, починаючи знизу розгортати рулон поперек ухилу. Наступні смуги і коник закривають з перехлестом руберойду.
