Розводка опалення в приватному будинку популярні схеми і способи прокладки труб

Навіть в містах приватний сектор рідко постачають теплом централізовано, не кажучи вже про заміських будинках, де опалення завжди автономне. Займаючись будівництвом з нуля або реконструкцією котеджу, власники самі вирішують, за якою схемою створювати систему і як її укомплектувати. Організацій, контролюючих цей процес, просто немає. Практика показує, що найбільше питань викликає розводка опалення в приватному будинку, а точніше - вибір найбільш відповідного варіанту. Тому розглянемо цю проблему детально.

Як правильно розвести опалення по будинку

Традиційні радіаторні системи побудовані приблизно за одним принципом. У технічному приміщенні (іноді на кухні) встановлюють котел, який буде нагрівати теплоносій, а в кімнатах, зазвичай на зовнішніх стінах під вікнами, навішують радіатори або монтують калорифери. Потім теплогенератор з радіаторами з'єднують за допомогою трубопроводів, щоб вийшов замкнутий контур, по якому буде циркулювати вода або антифриз. В такому порядку зазвичай проводять монтаж опалення.

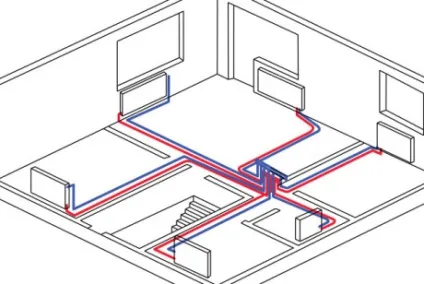

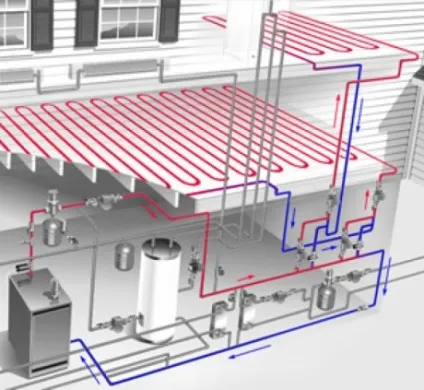

Створення аксонометрической схеми дозволяє побачити взаємне розташування елементів системи опалення

Розводка труб опалення повинна бути ретельно продумана на стадії проектування, після виконання всіх необхідних гідравлічних розрахунків та інженерних вишукувань. З одного боку, наша задача - максимально використовувати потенціал джерела тепла та опалювальних приладів, щоб мати можливість підтримувати взимку нормальний температурний режим в будинку. З іншого боку, система повинна бути економічною, зручною, надійною, естетичної та безпечною. Котел і радіатори - константа (їх характеристики підбирають в основному по квадратурі будівлі), а ось трубопроводи - це як раз змінна. важливо:

• яким шляхом / схемою прокладені магістралі,
• яке перетин труб вибрано для різних ділянок,
• як використовується регулююче обладнання та насосне (якщо є).

Критеріїв вибору схеми розводки систем опалення кілька (в основному стосуються будівництва), і розглядати їх потрібно в комплексі. Ось деякі з них:

• Розмір, поверховість, конфігурація і внутрішнє планування будинку.
• Наявність горища або підвального приміщення.
• Матеріал стін і перекриттів, тип огороджувальних конструкцій (наприклад, моноліти / масиви або пустотілі каркаси).
• Призначення будинку, особливості експлуатації будівлі взимку (постійне проживання або дачний варіант з періодичним відвідуванням).
• Технічні характеристики і функціонал теплогенератора, що застосовується паливо.
• Тип радіаторів, кількість секцій в кожному приладі, особливості розстановки.

Сантехнік заходить на об'єкт одним з перших, спочатку встановлюють батареї - потім прокладають труби

Вибираємо спосіб циркуляції теплоносія

гравітаційні системи

Опалення, в якому теплоносій транспортується без використання насосного обладнання, називається гравітаційним, самопливний або «з природною циркуляцією». Справа не тільки в насосах або їх відсутності. Щоб теплоносій у міру нагрівання самостійно приходив в рух, розводку опалення роблять не зовсім звичайну:

• застосовують труби більшого діаметру (як мінімум на 1 один розмір у порівнянні з напірними системами);
• на всіх ділянках роблять ухил у бік котла по ходу руху води;
• відразу з теплогенератора подача піднімається під стелю (на горище) і переходить в «розгінний колектор»;
• використовують мінімум поворотів і регулюючих пристроїв, що обмежують проток;
• замість радіаторів часто застосовують регістри.

Єдиний плюс такого рішення полягає в повній автономності опалення, яке при використанні простенького котла не потребує харчуванні 220 вольт. А в іншому - суцільні компроміси. Чи не буде гравітаційна система працювати у великих і складних по конфігурації будинках, опалення практично неможливо регулювати під час експлуатації, плюс явний перевитрата палива. А ще в пасиві непоказний зовнішній вигляд, так як великі (зазвичай сталеві) труби ведуться зовнішнім способом, і вони - не горизонтальні.

У гравітаційної системі в найвищій точці утанавлівается розширювальний бак відкритого типу

Система опалення з примусовою / штучною циркуляцією

Щоб створити тиск в контурі, систему комплектують циркуляційним насосом. Він штовхає теплоносій, завдяки чому теплова енергія швидше і в повному обсязі передається до радіатора. Головне достоїнство використання насосного обладнання полягає в гнучкому підході до вибору схем і способу розводки трубопроводів. Напірні системи відмінно справляються з обігрівом великих котеджів в кілька поверхів, вони не вимагають застосування товстих труб і легко регулюються. Не потрібно витримувати будь-які ухили, можна прокладати труби як завгодно і де завгодно (по стінах, в підлогах, всередині підвісних стель), в тому числі створити мережу водяних теплих підлог.

Важливо! Щоб опалення було працездатним при відключеннях електропостачання, потрібен резервне джерело живлення, наприклад, бензогенератор або добре оснащена гелиосистема.

Циркуляційний насос допомагає реалізувати будь-яку схему опалення

Дві труби або одна

однотрубна розводка

В даному випадку «подача» і «обратка» організовані за допомогою єдиного закільцьованого трубопроводу. Радіатори при такій схемі розташовують послідовно, а вода проходить через них по порядку. Це найпростіший спосіб реалізувати опалення та самий бюджетний. Однак деякі проблеми виникають при розподілі тепла, адже по ходу руху теплоносій витрачає свою теплову енергію, і останні опалювальні прилади часто виявляються занадто холодними. Тому однотрубна схема в основному застосовується в невеликих будинках.

Важливо! Більш функціональний варіант однотрубної розводки системи опалення приватного будинку - «ленінградка». У цій схемі радіатори підключають паралельно основній магістралі за допомогою байпаса, а підключається прилад постачають запірною арматурою. Так кожен радіатор стає незалежним, і користувач може хоч якось регулювати його тепловіддачу.

Ленинградка відрізняється наявністю байпасних ліній в місцях підключення радіаторів

двотрубна розводка

Всі види двухтрубной розводки системи опалення мають трубу подачі і зворотний. Обходиться такий спосіб реалізації дорожче, але знімається ряд обмежень, наприклад на кількість батарей в контурі. Домовласник легко може регулювати проток теплоносія через кожен радіатор, в тому числі використовувати автоматичні замикаючі пристрої з датчиками температури. Стають доступними всі відомі способи розводки труб.

Важливо! Про створення променевої розводки системи опалення подає і зворотну трубу ведуть від розподільного вузла (колектора) до кожного радіатора окремо. Завдяки цьому управляти опалювальними приладами просто.

Двотрубна колекторна розводка вважається найзручнішою для користувача

Як прокласти основні магістралі: вертикально або горизонтально

Вертикальна схема опалення (однотрубна або двотрубна) характеризується наявністю проходять через перекриття стояків, за якими теплоносій переміщається зверху вниз або знизу вгору і живить окремі опалювальні прилади або цілі горизонтальні гілки. Цей спосіб підійде тільки для будинків в кілька поверхів.

Важливо! Залежно від того, де проходить основна труба після виходу з теплогенератора перед попаданням в стояки, виділяють верхню розводку системи опалення і нижню. У першому випадку магістраль розташовують на горищі, а теплоносій опускається по стояках вниз. А при використанні нижньої розводки опалювальної системи основна відведення та труба проходять по підвалу, а гарячий теплоносій нагнітається вгору.

Спрощена схема вертикальної однотрубної розводки з декількома стояками

Горизонтальна розводка опалення застосовують в одноповерхових і двоповерхових котеджах. Головні магістралі ведуть по периметру будинку в стінах або по підлозі найкоротшим шляхом, як при променевої схемою. Для приватних житлових будівництв це класичний варіант, ефективний і естетичний.

До розробки оптимального способу розведення опалювальної системи варто підійти відповідально, від цього будуть заздрість ефективність обігріву і рівень експлуатаційних витрат. Підключіть до роботи спеців. Досвід показує, що витрати на створення проекту завжди окупаються.
