ASUS Eee Pad Transformer TF101 32Gb dock на перший погляд здається звичайним планшетом з мультитач екраном з діагоналлю 10.1 дюйма (дозвіл 1280x800 точок), але якщо обзавестися dock-станцією в формі клавіатури, гаджет перетворюється в Android-netbook з клавіатурою і тачпадом.
Попередній огляд
ASUS Eee Pad Transformer TF101 32Gb dock на перший погляд здається звичайним планшетом з мультитач екраном з діагоналлю 10.1 дюйма (дозвіл 1280x800 точок), але якщо обзавестися dock-станцією в формі клавіатури, гаджет перетворюється в Android-netbook з клавіатурою і тачпадом.
Під маскою відмінного дизайну пристрою приховує ... не менш привабливу начинку, що стала вже класикою для планшетів. ОС Android, потужний двоядерний процесор Nvidia Tegra 2 1000 МГц з оперативною пам'яттю 1 Гб DDR2 забезпечують швидку роботу девайса, що не може не радувати.
Пристрій оснащений 32 Гб вбудованої пам'яті і має можливість розширювати її за рахунок використання flash-карт microSD. Ще одна позитивна і закономірна риса апарату - наявність двох камер: основний (5 млн пікс.) І фронтальною (1.2 млн пікс.).
Одна з найприємніших рис планшета - акумулятор ємністю 3300 мАг, який витримує в середньому 9,5 годин роботи. Якщо додатково використовувати dock-станцію (до речі, дуже зручне рішення для тих, хто не любить друкувати на екрані), то цей час збільшується до 16 годин.
Збірка апарату вважається якісною, але при цьому неможливо не відзначити враження деякої «хисткості» ASUS Eee Pad Transformer. Також зустрічається люфт.
Ціна пристрою в середньому поУкаіни становить 22-23 тисячі рублів. Можна сказати, що ціна цілком адекватна для пристрою з подібними характеристиками і комплектацією.
починаємо розбирати
Відкручуємо гвинти поруч з роз'ємом клавіатури. Отщелкивали рамку по периметру пристрою, після чого знімаємо її.
Задня кришка
Викручуємо гвинти з кутів планшета, слідом за ними гвинти, що знаходяться між дисплеєм і задньою кришкою (в нижній і верхній частині планшета).
Знімаємо задню кришку.

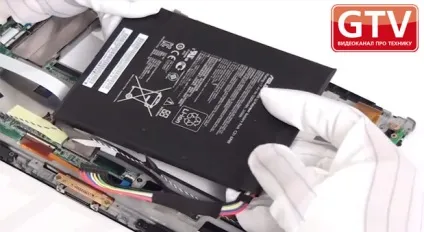

Відкручуємо гвинти, що фіксують захисний екран, потім знімаємо його. Для зняття АКБ від'єднуємо шлейф бічних кнопок і коннектор батареї. Витягуємо АКБ, попередньо відкріпивши кабель поліфонічного динаміка.
Системна плата

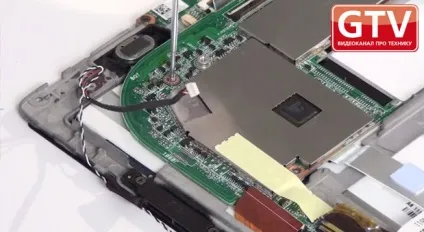

Виймаємо роз'єм дисплея і шлейф системного роз'єму, далі - кабель поліфонічних динаміків. Отщелкивали шлейфи бічній плати. Від'єднуємо три коаксіальних кабелю, шлейф датчика світла, роз'єм годинний батарейки і шлейф, що йде до плати сенсора. Після всього викручуємо фіксують системну плату гвинти. Потім виймаємо плату разом з камерою, знімаємо з неї шлейф бічних кнопок і камери.
Лицьова сторона системної плати
На системній платі знаходиться процесор, пам'ять процесора, контролер харчування, призначена для користувача пам'ять. Тут же розташований GPS-модуль, Wi-Fi, Bluetooth, FM-модуль, коннектори системного роз'єму, дисплея, АКБ, плати сенсора, датчика світла і часовий батареї, два коннектора аудіо-плати.
Зворотний бік системної плати
На зворотному боці системної плати виявляємо коннектор плати кнопок, два коннектора фронтальної і основний камери.
аудіоплата
Відкручуємо фіксують гвинти і знімаємо її. На ній розташовані конектори системної плати і поліфонічних динаміків. Також flash-приймач для карти пам'яті і HDMI-роз'єм, роз'єми гарнітури і мікрофону.
На закінчення знімаємо поліфонічні динаміки, системний роз'єм, до якого приєднується клавіатура. Потім знімаємо плату бічних кнопок, шлейфи, приєднаний до плати сенсора, знімаємо саму плату сенсора.
клавіатура
Знімаємо верхні заглушки і відкручуємо гвинти. Отщелкивали нижню кришку і піднімаємо її з правого краю, від'єднуємо шлейф клавіатури і шлейф тачпада.

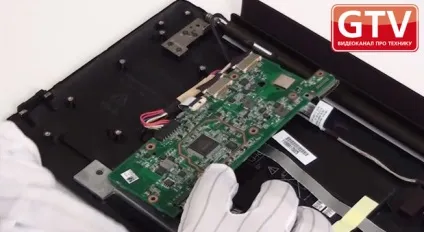

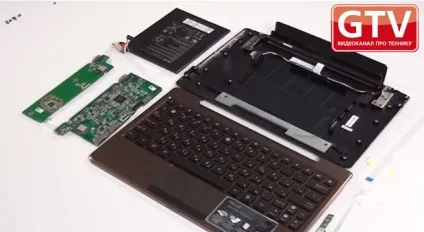

Відкручуємо гвинти і від'єднуємо шлейф плати кнопок тачпада. Потім тими ж методами від'єднуємо основну системну плату. Далі знімаємо всі коннектори, шлейфи, ущільнювачі і витягаємо АКБ. Апарат розібраний.
ASUS Eee Pad Transformer TF101 32Gb dock - оригінальне рішення виробників, яке до того ж вийшло досить якісним і відповідним всім сучасним тенденціям.
- відмінний дизайн;
- потужний процесор;
- тривалий час роботи;
- наявність клавіатури.
- можлива наявність люфту;
- короткий шнур зарядного пристрою;
- класичні недоліки ОС.
