Розтин логопроектора - cветящійся логотип під дверима, мозгочіни
Потрапила мені в руки іграшка, котороя безсумнівно може зайняти почесне місце в ряду ніштячков тюнінгісти :)
Тобто, це підсвічування поддверного простору із позначкою логотипу марки авто.
Втім назв в інтернеті безліч і яке вважати правильним, вірніше відразу і ясно виражає суть предмета про який йде мова - неясно. Вже пора придумати йому назву короткий і ємне. Ну типу Логолед або діал (раніше були діафільми і діапозитиви, ще їх звали слайдами, принцип пристрою однаковий) ВО! може назвати Логослайд? Або логопроектор (потрібно назву доповнити ...)
Отже. Мені теж цікаво було дізнатися пристрій цього приладу, але навіть тут, на Драйві, щасливі власники цих девайсів, негайно після покупки встановлювали їх в двері і починали насолоджуватися наворотом 🙂 і у кого неспросішь як вони влаштовані, все тільки плечима знизують, мовляв неуспел подивитися, відразу встановив, тепер знімати не буду ...
Я не став поспішати з установкою, тим паче, що крім питань пристрої з'явилися ще питання до якості (хоча питання напевно дурний до китайської дрібнички ...)
Коротше, я її відразу розібрав. Всупереч моїм припущенням про 2-ох лінзах конденсора і 1 лінзи об'єктива, останній складається аж з 4х лінз ... Вобщем плагіат, яким я збирався зайнятися сильно ускладнюється. 🙂
Розкручуємо на 2 частини і відразу отримуємо одну електричну і одну оптичну.
Оптична складається з алюмінієвого циліндра з гайкою дозволяє встановити його на тонку (до 5мм обшивку двері) У гайки є бічний болтик. якщо обшивка товща (скажімо товщина 1см) то різьблення гайки вже непридатний, але ось потиснувши її впритул до обшивки, за допомогою маленького болта її можна законтрить і тим самим закріпити все в товстій обшивці. Всередину циліндра вставлено звичайне скло з чорною облямівкою. Мабуть для захисту від хутро пошкоджень внутрішньої оптичної обойми.
Внутрішня обойма виготовлена з дешевенький пластмаси і вільно занурюється в алюмінієвий циліндр впираючись в захисне скельце.

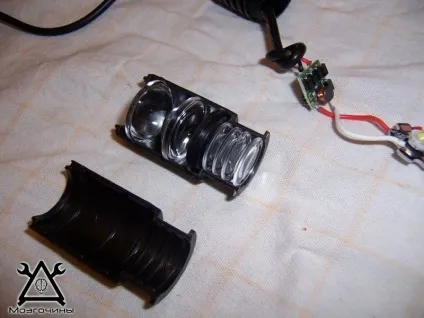

Розбираємо на 2 половинки оптичну обойму

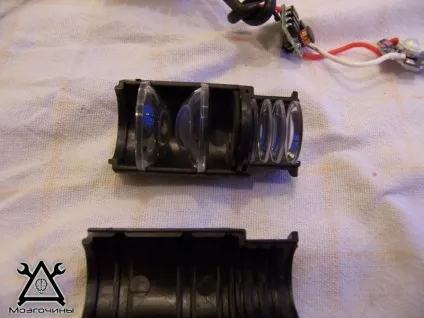

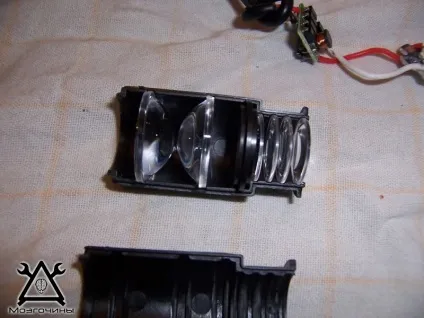

Вона складається з набору лінз виготовлених з пластмаси і світлового фільтру із позначкою логотипу авто. До речі він розбирається на 2 половинки і можна вставити будь-яке зображення, хаоть Вашу фотку надруковану на прозорій плівці. (Правда з етичних міркувань буде недобре топтати свою фізіономію виходячи з машини ... 🙂

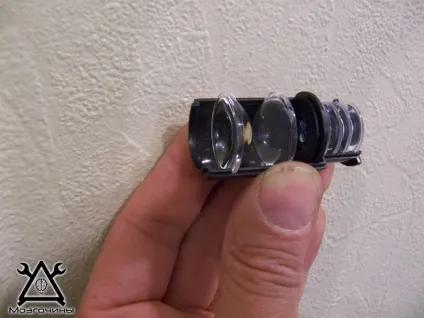

Зліва направо. 2 великі лінзи це конденсор:
Потім розбірний світлофільтр з логотипом авто.

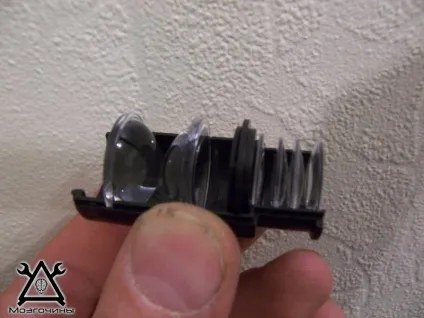

Далі 4 лінзи об'єктива:
Ну і електрична частина. Складається з потужного світлодіода встановленого на аллюмінієвую охолоджувачі
Ще якась схемку є для мене загадкою оскільки я не електронник, але частенько бачив подібне в ДГЗ.
Вобщем ніби все просто, а от з повтором - виникають труднощі. Особливо з лінзами. Можна було б виточити на станку і відшліфувати. Або вилити з прозорою смоли в виготовлені форми. ну або підібрати (що малоймовірно) зі старих фоткав. Друга проблемма це світлофільтр. Спочатку думалося виготовити на звичайній прозорою плівці для фотографій і презентацій, на лазерному принтері. Але картинка настільки мала. що думаю дозвіл принтера цього не дозволили ... Звернувся в організацію з гордою назвою Фотолаборатория. Але люди працювали там (напевно школу років 5 назад закінчили) насилу зрозуміли що мені потрібно і що можна за допомогою реактивів отримати зображення на диапозитиве ... Вобщем вони працюють тільки на комп'ютері і тільки з цифрою ...
Ну і особисто мені незрозуміло що там припаяно між напругою і діодом 🙂 Думаю для Вас це вже не буде проблемою 🙂
