Головним призначенням витяжної вентиляції є усунення відпрацьованого повітря з приміщення, що обслуговується. Витяжна вентиляція, як правило, працює в комплексі з припливної, яка, в свою чергу, відповідає за подачу чистого повітря.

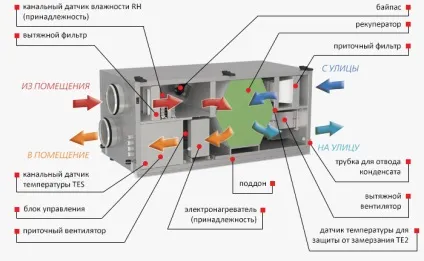

Припливно-витяжна установка з рекуператором тепла.

Для того щоб в приміщенні був сприятливий і здоровий мікроклімат, потрібно скласти грамотний проект системи повітрообміну, виконати відповідний розрахунок і зробити монтаж необхідних агрегатів за всіма правилами. Плануючи розрахунок вентиляції. потрібно пам'ятати про те, що від неї залежить стан всієї будівлі і здоров'я людей, які в ньому знаходяться.

Найменші помилки призводять до того, що вентиляція перестає справлятися зі своєю функцією так, як потрібно, в кімнатах з'являється грибок, обробка і будматеріали руйнуються, а люди починають хворіти. Тому важливість правильного розрахунку вентиляції не можна недооцінювати ні в якому разі.

Головні параметри витяжної вентиляції

Розрахунок припливно-витяжної вентиляції.

Залежно від того, які функції виконує вентиляційна система, існуючі установки прийнято ділити на:

1. Витяжні. Необхідні для забору відпрацьованого повітря і її відведення з приміщення.
2. Припливні. Забезпечують подачу свіжого чистого повітря з вулиці.
3. Припливно-витяжні. Одночасно видаляють старий затхле повітря і подають новий в кімнату.

Витяжні установки переважно використовуються на виробництві, в офісах, складських та інших подібних приміщеннях. Недоліком витяжної вентиляції є те, що без одночасного пристрої припливної системи вона буде працювати дуже погано.

У разі якщо з приміщення буде витягуватися більше повітря, ніж надходить, утворюються протяги. Тому приточно-витяжна система є найбільш ефективною. Вона забезпечує максимально комфортні умови і в житлових приміщеннях, і в приміщеннях промислового і робочого типу.

Схема витяжної вентиляції в заміському будинку.

Сучасні системи комплектуються різними додатковими пристроями, які очищають повітря, нагрівають або охолоджують його, зволожують і рівномірно поширюють по приміщеннях. Старий же повітря без жодних труднощів виводиться через витяжку.

Перш ніж приступати до облаштування вентиляційної системи, потрібно з усією серйозністю підійти до процесу її розрахунку. Безпосередньо розрахунок вентиляції спрямований на визначення головних параметрів основних вузлів системи. Лише визначивши найбільш підходящі характеристики, ви можете зробити таку вентиляцію, яка буде в повній мірі виконувати всі поставлені перед нею завдання.

По ходу розрахунку вентиляції визначаються такі параметри, як:

1. Витрата.
2. Робочий тиск.
3. Потужність калорифера.
4. Площа перетину повітроводів.

При бажанні можна додатково виконати розрахунок витрат електроенергії на роботу і обслуговування системи.

Повернутися до списку

Покрокова інструкція по визначенню продуктивності системи

Схема руху повітря.

Розрахунок вентиляції починається з визначення її головного параметра - продуктивності. Розмірна одиниця продуктивності вентиляції - м³ / год. Для того щоб розрахунок витрати повітря був виконаний правильно, вам потрібно знати наступну інформацію:

1. Висоту приміщень і їх площа.
2. Головне призначення кожної кімнати.
3. Середня кількість осіб, які будуть одночасно перебувати в кімнаті.

Щоб розрахуватися, знадобляться наступні пристосування:

1. Рулетка для вимірювань.
2. Папір і олівець для записів.
3. Калькулятор для обчислень.

Щоб виконати розрахунок, потрібно дізнатися такий параметр, як кратність обміну повітря за одиницю часу. Дане значення встановлюється СНиПом відповідно до типу приміщення. Для житлових, промислових і адміністративних приміщень параметр буде відрізнятися. Також потрібно враховувати такі моменти, як кількість опалювальних приладів і їх потужність, середнє число людей.

Для приміщень побутового призначення кратність повітрообміну, що використовується в процесі розрахунку, становить 1. При виконанні розрахунку вентиляції для адміністративних приміщень використовуйте значення повітрообміну, рівне 2-3 - в залежності від конкретних умов. Безпосередньо кратність обміну повітря вказує на те, що, наприклад, в побутовому приміщенні повітря буде повністю оновлюватися 1 раз за 1 годину, чого цілком достатньо в більшості випадків.

Розрахунок продуктивності вимагає наявності таких даних, як величина обміну повітря по кратності і кількості людей. Необхідно буде взяти найбільше значення і, вже відштовхуючись від нього, підібрати підходящу потужність витяжної вентиляції. Розрахунок кратності повітрообміну виконується за простою формулою. Досить помножити площу приміщення на висоту стелі і значення кратності (1 для побутових, 2 для адміністративних і т.д.).

Схеми витяжної вентиляції.

Щоб виконати розрахунок обміну повітря за кількістю людей, проводиться множення кількості повітря, яке споживає 1 людина, на число людей в приміщенні. Що стосується обсягу споживаного повітря, то в середньому при мінімальній фізичної активності 1 людина споживає 20 м³ / год, при середній активності цей показник піднімається до 40 м³ / год, а при високій становить вже 60 м³ / год.

Щоб було зрозуміліше, можна навести приклад розрахунку для звичайної спальні, що має площу, рівну 14 м². У спальні знаходиться 2 людини. Стеля має висоту 2,5 м. Цілком стандартні умови для простої міської квартири. У першому випадку розрахунок покаже, що обмін повітря дорівнює 14х2,5х1 = 35 м³ / год. При виконанні розрахунку за другою схемою ви побачите, що він дорівнює вже 2х20 = 40 м³ / год. Потрібно, як уже зазначалося, брати більшого значення. Саме тому в даному прикладі розрахунок буде виконуватися по числу людей.

За цим же формулами розраховується витрата кисню для всіх інших приміщень. На завершення залишиться скласти всі значення, отримати загальну продуктивність і вибрати вентиляційне обладнання на підставі цих даних.

Стандартні значення продуктивності систем вентиляції складають:

Повернутися до списку

Визначення потужності нагрівача

Схема правильної циркуляції повітря в приміщенні.

Щоб розрахунок вентиляційної системи був виконаний у відповідності з усіма правилами, необхідно обов'язково враховувати потужність нагрівача. Це робиться в тому випадку, якщо в комплексі з витяжною вентиляцією буде організована припливна. Встановлюється калорифер для того, щоб поступає з вулиці повітря підігрівався і надходив в кімнату вже теплим. Актуально в холодну погоду.

Розрахунок потужності нагрівача визначається з урахуванням такого значення, як витрата повітря, необхідна температура на виході і мінімальна температура повітря, що поступає. Останні 2 значення затверджені в СНиП. Відповідно до цього нормативного документа, температура повітря на виході калорифера повинна становити не менше 18 °. Мінімальну температуру зовнішнього повітря слід уточнювати відповідно до регіону проживання.

До складу сучасних вентиляційних систем включаються регулятори продуктивності. Такі пристосування створені спеціально для того, щоб можна було знижувати швидкість циркуляції повітря. У холодну пору це дозволить зменшити кількість енергії, споживаної повітронагрівачем.

Для визначення температури, на яку пристрій зможе нагріти повітря, використовується нескладна формула. Відповідно до неї, потрібно взяти значення потужності агрегату, розділити його на витрату повітря, а потім помножити отримане значення на 2,98.

Наприклад, якщо витрата повітря на об'єкті становить 200 м³ / год, а калорифер має потужність, рівну 3 кВт, то, підставивши ці значення в наведену формулу, ви отримаєте, що прилад нагріє повітря максимум на 44 °. Тобто якщо в зимовий час на вулиці буде -20 °, то обраний воздухонагреватель зможе підігріти кисень до 44-20 = 24 °.

Повернутися до списку

Робочий тиск і перетин воздуховода

Принципова схема роботи повітронагрівача.

Розрахунок вентиляції передбачає обов'язкове визначення таких параметрів, як робочий тиск і перетин повітроводів. Ефективна і повноцінна система включає до свого складу розподільники повітря, повітроводи та фасонні вироби. При визначенні робочого тиску потрібно враховувати такі показники:

1. Форма вентиляційних труб і їх перетин.
2. Параметри вентилятора.
3. Число переходів.

Розрахунок відповідного діаметру можна виконувати з використанням наступних співвідношень:

1. Для будівлі житлового типу на 1 м простору буде достатньо труби з площею перетину, рівною 5,4 см².
2. Для приватних гаражів - труба перетином 17,6 см² на 1 м² площі.

З перетином труби безпосередньо пов'язаний такий параметр, як швидкість повітряного потоку: в більшості випадків підбирають швидкість в межах 2,4-4,2 м / с.

Таким чином, виконуючи розрахунок вентиляції, будь то витяжна, припливна або припливно-витяжна система, потрібно враховувати ряд найважливіших параметрів. Від правильності цього етапу залежить ефективність всієї системи, тому будьте уважні і терплячі. При бажанні можна додатково визначити витрата електроенергії на роботу влаштовується системи.

Повернутися до списку

Витрата електроенергії на вентиляцію

Принципова схема розташування матів по периметру повітроводу круглого перетину.

Попередній розрахунок споживаної електрики дозволить створити економну систему з раціональним витратою ресурсів. Звертати увагу на цей параметр потрібно в тому випадку, коли система комплектується калорифером, що забезпечує підігрів входять повітряних мас до потрібної температури. Щоб обчислити витрату електроенергії, треба знати не тільки потужність установки, але і умови її роботи, тривалість нагріву і ряд інших параметрів.

Наприклад, повітронагрівач працює тільки в холодну погоду. Працює він не завжди, а лише при необхідності підігріву повітряних мас. Періодична робота калорифера вносить певні корективи в розрахунок. Для правильної оцінки енерговитрат потрібно враховувати і те, чи змінюється тариф на електрику у вашій місцевості в денний і нічний час. У випадку з двухтарифні лічильником розрахунок буде трохи більш складним.

Безпосередньо для розрахунку використовується наступна формула:

Таблиця розрахунку вентиляції.

В даному випадку позначення наступні:

1. M - це загальна вартість витраченої електроенергії.
2. T1, T2 - температурні перепади в денний і нічний час. Вам доведеться окремо розрахувати дані значення для кожного місяця.
3. D, N - ціна енергії в денний і нічний час. Вартість потрібно помножити на значення тривалості. Уточнюйте окремо для свого регіону.
4. AD - загальна кількість днів у кожному календарному місяці.

Дізнатися показники для температур ви можете з будь-якого джерела за прогнозом погоди, будь-які спеціальні довідники купувати не доведеться. Тарифні ставки беріть із значень для свого регіону. В результаті такого розрахунку ви отримаєте досить точний показник, який буде відображати витрати електрики для калорифера.

Повернутися до списку

Як зробити вентиляцію більш економною

Зменшити витрати на електроенергію можна шляхом установки спеціальних VAV-систем. Такі пристрої дозволяють економити до 30-50% навіть при використанні калорифера дуже великої потужності.

Установка подібного агрегату збільшить вартість системи в середньому на 20%, але це досить швидко окупиться, тому що витрати енергії будуть максимально раціоналізувати.

Витяжна вентиляція, як і припливні і припливно-витяжні установки, має дуже велике значення. Без грамотно організованого повітрообміну в приміщенні не можна розраховувати на сприятливий мікроклімат.

Монтаж системи виконується відповідно до що використовуються пристроями, однак незалежно від того, з яких саме агрегатів складатиметься система, попередньо обов'язково повинен бути виконаний розрахунок. Завдяки йому ви дізнаєтеся найважливіші параметри і умови, дотримання яких гарантуватиме ефективну і раціональну роботу вентиляції. Дотримуйтесь технології, ведіть розрахунок за інструкцією, і все обов'язково вийде. Вдалої роботи!
