З чого починається будівництво? Правильно! З розрахунку і кошторису. Навіть якщо мова йде про таку нехитрій конструкції, як гіпсокартонна перегородка. Отже, сьогодні ми будемо розбирати питання, як розрахувати профіль для гіпсокартону.
Для зручності краще використовувати креслення або схеми.
Розрахунок для перегородки з дверним прорізом
На фото загальний вигляд конструкції
На прикладі перегородки для кімнати висотою 3 м і шириною 5 м ми покажемо, як розрахувати кількість профілю для гіпсокартону. Отже, як видно на фото, дверний отвір знаходиться на відстані 1 м від правої стіни, має висоту 210 см і ширину 80 см.
Широкою лінією позначена рама, яка кріпиться до стіни і складається з UD-профілю. Периметр цієї рамки становить 5 × 2 + 3 × 2-0,8 м = 15,2 м. Округляем в більшу сторону і отримуємо 16 м. Якщо ми використовуємо 3-метрові рейки, отримуємо: 16/3 = 5 (3). Округляємо в більшу сторону і отримуємо 6 штук UD-планок на раму. (Див. Також статтю Профіль для гіпсокартону: особливості.)
Порада!
На нашому сайті ви зможете знайти онлайн-калькулятори для розрахунку кількості матеріалу, в тому числі і для гіпсу.
Це теорія. Тепер давайте розглянемо практичну сторону.
Інструкція з розрахунку з урахуванням розкрою:
- На стіни у нас йде 2 рейки цілком без підрізування. оскільки висота кімнати дорівнює довжині профілю - 3 м.
- На стелю поміщається 1 ціла рейка і 1 підрізана - 3 + 2 = 5 м. Залишається залишок довжиною 1 м.
- Якщо ми подивимося на підлогу, побачимо, куди піде цей залишок. між стіною ліворуч і прорізом метровий проліт.
- Далі у нас дверний проріз. за яким залишається ще 5-1-0,8 = 3,2 м. Це 1 ціла рейка і ще шматочок довжиною 20 см.
- Разом на раму необхідно п'ять цільних планок UD довжиною 3 м і шматочок довжиною 20 см.
Так, іноді заради такого залишку доводиться купувати цілий розмір, але ми подивимося далі - може, нам пощастить, і десь залишиться обрізок?
Будь-яку складну форму можна розбити на окремі елементи і розрахувати
Отже, за логікою монтажу каркасу, переходимо до наступного елементу - отвору. Як вже говорилося, цей елемент слід посилювати, використовуючи подвійні системи - вставлені один в одного CW і CD планки.
Тут-то ми і бачимо, що розрахунок кількості профілів для гіпсокартону на практиці може відрізнятися від витонченої формули, виведеної теоретично.
З боків ми встановимо 2 подвійних рейки. Це означає, нам знадобляться: 2 CD і 2 CW профілю, кожен довжиною 3 м. Перемичка буде зроблена з CD-рейки, а це додає ще один стандартний розмір. (Див. Також статтю Оздоблення вітальні гіпсокартоном: особливості.)
Важливо!
Не забувайте про посилення рами дверного отвору, в іншому випадку ваша стіна буде тремтіти при кожному русі двері.
Після монтажу перемички залишиться 3-0,8 = 2,2 м рейки форми CD. Але ми пам'ятаємо, що над горизонтальною перемичкою ставимо ще 2 вертикальні, як на фото:
Як правило, горизонтальна перемичка вгорі з'єднується двома вертикальними з стельової стійкою
Довжина кожної вертикальної перемички дорівнює 3-2,1 = 0,9 м. Дві таких перемички зажадають відрізка довжиною 1,8 м, а у нас залишок - 2,2 м, ми вклалися і купувати ще один стандартний розмір не потрібно.
На отвір у нас пішло 2 CW і 3 CD рейки. У залишку 2,2-1,8 = 0,4 м CD-рейки. Шкода, що не UD, пам'ятайте, нам не вистачає 20 см? Рухаємося далі.
Щоб розуміти, як розрахувати профіль під гіпсокартон, необхідно знати порядок монтажу каркасу. Ми подумки проробляємо цей шлях по кроках. Після монтажу отвору приступаємо до стійок. На фотографії ми вказали, які елементи конструкції називаються стоечними, а які направляють.
Ми знаємо, що в стійку елементи монтуються з кроком 60 см. Двері розбила стіну на дві частини: 1 м зліва і 3,2 м праворуч (дивіться малюнок на початку статті).
Ширина листа ГКЛ становить 1,2 м, отже, метровий проліт перекривається повністю. Вертикальна перемичка над дверима ставиться на відстані 20 см від бічної стійки для стикування листа ГКЛ.
Очевидно, що на цьому проміжку ми ставимо 1 стійку посередині, на відстані 50 см від стіни. Йдемо далі.
З іншого боку у нас 3,2 м перегородки. 3,2 / 0,6 = 5 (3). П'ять стійок і 20 см в залишку. Перекривати 20-сантиметровий проліт потреби немає.
Значить, нам потрібно 6 цілих стоєчних планок, які підуть на всі сто.
Вирушаємо в магазин

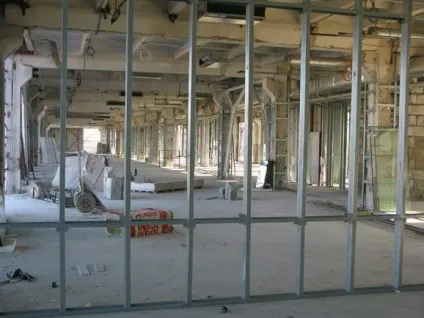

Для високих конструкцій можуть знадобитися горизонтальні перемички для стикування листів
Підіб'ємо підсумок: якщо ви вирішили будувати перегородку своїми руками, але не знаєте, як зробити розрахунок профілю під гіпсокартон, не варто сліпо довіряти онлайн-калькуляторів. Ці програми неточні і не враховують нюансів, а від нюансів буде залежати не тільки ціна заходи, але і термін будівництва.
Детально розглянувши розрахунок, ми отримали:
- На раму потрібно 6 UD-планок.
- На дверний проріз піде 2 CW і 3 CD стійки.
- На стійки потрібно 6 CW профілів.
