Розрахунок комбінованого освітлення формули

На сьогоднішній день висвітлення в житті людей грає надзвичайно важливу роль, відкриваючи можливості для роботи і відпочинку у вечірній і нічний час доби. Не менш важливим є формування штучного типу освітлення для промислових підприємств і офісів. Адже природне освітлення далеко не завжди здатне впоратися з якісним підсвічуванням приміщень. Про це нам прямо говорить охорона праці. Тому в приміщеннях дуже часто вдаються до створення комбінованого освітлення.

Ази організації підсвічування

Сьогодні у всьому світі використовують два типи освітлення всередині приміщень різного призначення:

природне. Для своєї організації природне освітлення передбачає віконні прорізи. Таке освітлення вважається найбільш оптимальним для людського ока. Але для офісу або промислового підприємства часто природного світла недостатньо, щоб за нормами охорони праці люди могли працювати безпечно. Природне освітлення є тільки в денні та ранкові години;

Зверніть увагу! Природне освітлення має на увазі світло, яке виходить від сонця в ранкові, денні і вечірні години.

Розрахунок комбінованого освітлення формули

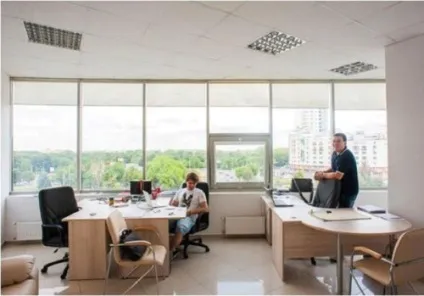

Природне освітлення офісу

штучного плану. Освітлення штучного типу є регульованим і створюється за допомогою різного роду освітлювальних приладів, що підходять під конкретні вимоги.

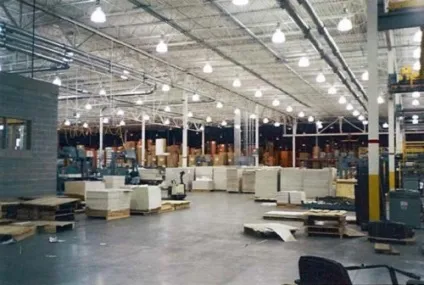

Штучна підсвічування підприємства

Дуже часто природне освітлення поєднується з штучними освітлювальними приладами. Це дозволяє домогтися оптимального рівня освітленості в будь-який час дня. Такий варіант ідеально підходить для офісу і більшості типів виробництва. Але на деяких видах виробництва, в зв'язку з його особливостями, використовується тільки штучний тип підсвічування.
Також освітлення штучного виду формує кілька систем світловий подачі:

загальна система підсвічування. Вона створює рівномірний і розсіяне освітлення всієї площі приміщення. Завжди використовується на підприємствах і офісних приміщеннях;
локальна система підсвічування. Дозволяє висвітлити конкретні робочі ділянки. Створює направлений світловий пучок. Параметри цього типу підсвічування прописані в нормах охорони праці;
комбінована система підсвічування. Поєднує в собі елементи загального і локального (місцевого) освітлення.

Зверніть увагу! Комбінований тип підсвічування зустрічається найчастіше, так як є універсальним і багатофункціональним, що дозволяє домогтися оптимального рівня світлового потоку на будь-якій ділянці приміщення, будь то офіс або будь-яке виробництво.

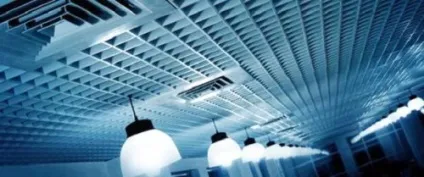

Комбінована підсвічування приміщення

Кожна з перерахованих вище систем має свої достоїнства і недоліками. У будь-якій системі для створення якісного світлового потоку необхідний точний і правильний розрахунок. А найоптимальнішим варіантом, як уже говорилося, є саме комбіноване освітлення (про що говорять і норми охорони праці).

де використовується

Комбіноване освітлення, за нормами охорони праці, необхідно при наявності потреби організувати на робочих місцях високий рівень підсвічування. Світильники в такому випадку слід розташовувати в максимальній близькості від робочої поверхні. Подібне розташування має такі переваги:

існує можливість направляти світловий потік туди, де в цьому є найбільша необхідність на даний момент часу;
маючи відносно невелику потужність, джерела світла будуть давати високий рівень світла. Причому це можливо не тільки по горизонталі, але і по вертикалі, а також в похилих площинах;

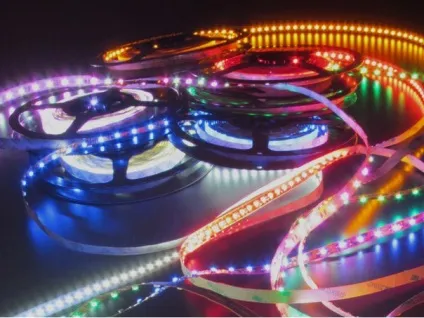

Світловий потік при місцевій підсвічуванні

установка сучасних джерел світла дозволяє значно заощадити на електроенергії. З використанням тільки місцевої підсвічування буде витрачатися набагато менше електроенергії, ніж при загальному варіанті освітленні.

Зверніть увагу! Для того щоб отримати в своє розпорядження всі перераховані достоїнства, слід провести правильний розрахунок, щоб точно знати параметри роботи освітлювальних приладів. Розрахунок слід проводити відповідно до норм, запропонованими СНиП та охороною праці.

Завдяки таким достоїнств комбіноване освітлення на сьогоднішній день є оптимальним вибором для переважної більшості приміщень. Рекомендації охорони праці служать тому яскравим підтвердженням. Комбінуючи природне і штучне освітлення, ви зможете створити оптимальні умови для ефективної роботи на підприємствах навіть в нічні або ранкові години.

проектування системи

При використанні штучного типу освітлення комбінованого плану багато чого потрібно враховувати ще на етапі проектування. На цьому етапі розрахунок параметрів системи ведеться на підставі декількох базових критеріях:

тип системи освітлення;
різновид джерела світла;

Зверніть увагу! Розраховувати і вибирати джерело світла слід на підставі норм, наведених в СНиП.

вид освітлювальних приладів, що входять в систему;
місце розташування світильників в системі;
розрахунок потужності освітлювальних приладів і джерел світла.

Для виробничих приміщень (всіх видів) проектують систему загального, а також комбінованого освітлення.
В цілому розрахунок тут неважкий - освітлення, яке буде отримувати робоча поверхня, має бути не менше 10% від нормованого показника (для газорозрядних ламп - 150 лк, а для ламп розжарювання - 50 лк).

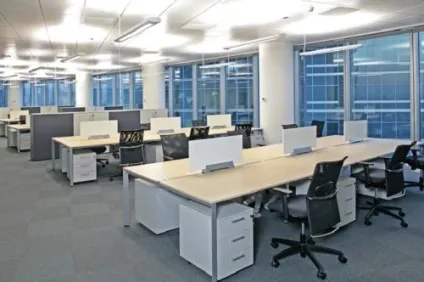

Люмінесцентні лампи в офісі

Зверніть увагу! При виборі джерела світла необхідно віддавати перевагу люмінесцентним і світлодіодним лампочкам, які на сьогоднішній день мають великі переваги і дозволяють економити на споживанні електроенергії.

Сучасні джерела світла мають спектр, максимально наближений до природного світла. А це особливо важливо при комбінованому типі освітлення.

Які підрахунки проводимо

Розрахунок для штучного типу освітлення комбінованого виду може проводитися трьома методами. А саме:

коефіцієнт використання або метод світлового потоку;
точковий метод;
метод питомої потужності.

Розглянемо кожен метод більш детально.

Метод світлового потоку

Розрахунок методом світлового потоку застосовується для створення комбінованого освітлення в його загальній реалізації. Використовується для горизонтальних поверхонь. Він дозволяє врахувати прямий світловий потік, а крім нього і світло, відбите від стелі і стін.
Для визначення рівня світлового потоку використовується така формула:

Розшифровується вона так:

Е - нормована освітленість;
S - площа освітлюваної кімнати;
k - коефіцієнт запасу. Він враховує падіння рівня світлового потоку внаслідок забруднення / старіння освітлювального приладу;
N - число світильників;
n - число ламп в освітлювальному приладі;
η - коефіцієнт застосування світлового потоку.

Коефіцієнти беруться з таблиць.
Показник приміщення визначається за формулою:

а й b - довжина і ширина приміщення;
һ - висота світильника, розташованого над робочою поверхнею.

Отримавши кінцеву цифру по першій формулі, порівнюємо її з таблицею, визначаючи інші показники (потужність системи і т.д.). Ці норми наказує охорона праці.
Даний метод вважається найскладнішим, так як вимагає використання декількох табличних коефіцієнтів, на пошук яких може піти кілька сил і часу. Але зате ви отримуєте точне значення, за допомогою якого можна визначити оптимальний рівень світла для розрахункового простору.

Точковий метод.

Цей метод застосовується для визначення локального комбінованого освітлення. Тут застосовується наступна формула:

Кут паления світлових променів

Щоб скористатися формулою, вам необхідно знати що:

I - сила світла, яка має напрямок до заданої точки від свого джерела;
а - кут падіння світлових променів. Це кут, утворений перпендикуляром, проведеним до освітлюваної поверхні і променем світла;
r - відстань від світильника до заданої точки на робочій поверхні.

Величина сили світла наводиться в спеціалізованих світлотехнічних довідниках.
За точністю не поступається першим методом, хоча є трохи легшим.

Метод питомої потужності

Є найпростішим в плані розрахунку. Але при цьому він буде найменш точним. Тут необхідно розрахувати потужність кожного освітлювального приладу (Р). Для цього використовується така формула:

р - питома потужність;
s - площа кімнати;
N - кількість освітлювальних приладів, розвішаних в приміщенні.

Як бачимо, це формула набагато простіше, ніж наведені вище, що в певній мірі спрощує розрахунок. Тут немає потреби шукати додаткові коефіцієнти і ритися в довідниках. Але в цьому криється і її головна слабкість - саме тому, що формула не використовує додаткові коефіцієнти, розрахунки не дають точних результатів. Тому, незважаючи на простоту, метод питомої потужності використовують дуже рідко.

висновок

Як бачимо, щоб провести всі необхідні розрахунки для створення оптимальної системи комбінованого освітлення, потрібно постаратися. У кожній конкретній ситуації існують свій метод проведення розрахунків, який передбачає врахування тих чи інших параметрів і норм. Проте, природне освітлення все одно досить складно замінити штучною системою підсвічування, так як вона буде тільки наближеною до неї. Але це не привід робити все абияк. Пам'ятайте, що від того, наскільки правильно ви провели всі необхідні розрахунки буде залежати якість освітлення і безпеку тієї ділянки, яка світильники повинні висвітлити.
