Розрахунок двотавру на прогин і вигин
Двотавр досить рідко застосовується в приватному будівництві в силу своєї форми. Тому використовується він лише тоді, коли неможливе застосування інших профілів, наприклад, куточка або швелера. Пов'язано це з тим, що двутавр може сприймати набагато більше навантаження. ніж перераховані профілі.
Якщо Вам потрібна саме потужна балка та двотавр розглядається в якості одного з основних варіантів, то в підборі профілю даний калькулятор буде не зайвим. З його допомогою Ви можете розрахувати двутавр не тільки на вигин (по несучої здатності), але і на прогин (за деформаціями).
Калькулятор влаштований таким чином, щоб Ви одночасно могли розраховувати відразу кілька видів двутавров. Це дозволить Вам за одну дію вибрати найбільш підходящий профіль між наступними двутаврамі: колонним (ГОСТ 26020-83), з ухилом полиць (ГОСТ 8239-89), додаткової серії (ГОСТ 26020-83), нормальним (26020-83), широкополковий ( ГОСТ 26020-83) і спеціальної серії (19425-74 *).
Розрахунок двотавру на прогин і вигин можна виробляти для наступних типів балок:
- Тип 1 - однопролетная балка з доданою на неї рівномірно розподіленим навантаженням, яка шарнірно оперта.
- Тип 2 - консоль з жорсткою закладенням на одному з кінців, на яку прикладена рівномірно розподілене навантаження.
- Тип 3 - однопролетная балка з консоллю з одного боку, на яку також прикладена рівномірно розподілене навантаження.
- Тип 4 - однопролетная шарнірно оперта балка з доданою на неї зосередженої силою.
- Тип 5 - те ж саме, що і тип 4 тільки з двома зосередженими силами.
- Тип 6 - консоль з жорсткою закладенням, на яку прикладена зосереджена сила.
Примітка: в разі, якщо Вам необхідно ще розрахувати вагу двутавра і витрати на його покупку, на даному сайті є калькулятор і для цього.
Калькулятори по темі:
Інструкція до калькулятору
Початкові дані
Довжина прольоту (L) - мінімальна відстань між двома крайніми опорами або довжина консолі.
Відстані (A і B) - відстані від опор до місць прикладання навантажень. Для 3 схеми А дорівнює довжині консолі балки, що спирається на 2 опори.
Нормативна і розрахункова навантаження - навантаження, на які розраховується квадратна труба. Розрахувати їх можна за допомогою наступних матеріалів:

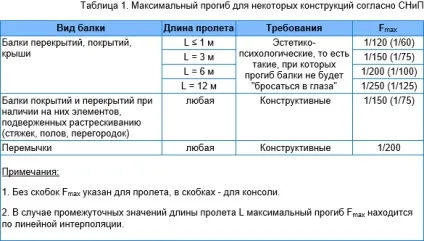

Fmax - максимально можливий прогин згідно таблиці E.1 Сніпа "Навантаження і впливи". Деякі з них виписані в таблицю 1.
Кількість двутавров - цей показник введений на випадок, якщо балку перекриття доведеться посилити ще такий же, поклавши її поруч. Тобто, якщо у вас одна балка, то вказується "один", якщо дві поруч, то необхідно вибрати "дві".

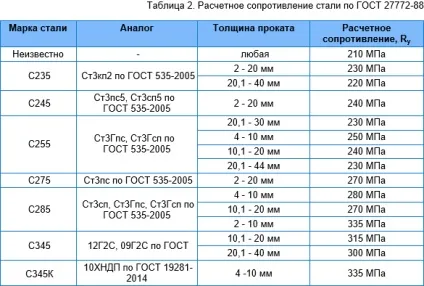

Розрахунковий опір Ry - для кожної марки стали він свій. Найбільш поширені значення наведені в таблиці 2.
Розмір двотавру - тут слід вибрати профіль двутавра з того чи іншого ГОСТу.
Wтреб - необхідний момент опору профілю.
Fmax - максимальний прогин в сантиметрах, в залежності від зазначених у вихідних даних обмеженнях.
Розрахунок міцності:
Запас - якщо в цій графі значення з мінусом (-). то балка за міцністю не проходить, а якщо з плюсом (+). то тут показано, на який відсоток балка має запас міцності.
Розрахунок по прогину:
Fбалкі - прогин, що виникає у розраховується балки під дією нормативного навантаження. Тут варто відзначити, що якщо він перевищує допустимий Fmax, то це не означає, що двутавр зламається. Просто прогнута балка може виглядати негарно. Головне, щоб виконувалася умова по міцності.
Запас - те ж саме, що і по відношенню до моменту опору.
