Розгортка компас 3d
Автоматична побудова розгортки в КОМПАС 3D можливо тільки з листового тіла деталі, або з бібліотеки побудови розгорток.
В даному уроці покажу три приклади. Перший приклад створення розгортки з обичайки, другий - з коробкообразний тіла, а третій приклад - за допомогою бібліотеки побудови розгорток.
Перед побудовою розгортки обичайки, треба задати параметри, вказавши нерухому площину дотичну до обечайке і завершити операцію створенням.

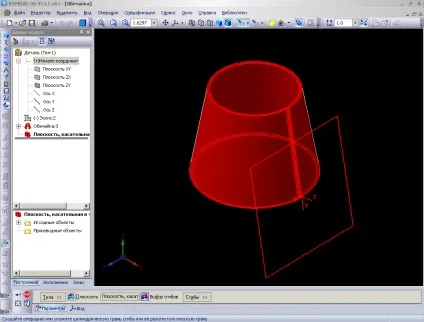

Мал. 2 Вказівка нерухомою площині.
Потім, натиснувши на клавішу «Розгортка» з компактною панелі «Листового тіла» можна побачити результат.
Мал. 3 Функція переходу в режим розгортки листових тел.
Мал. 4 Установка параметрів розгортки коробкообразний тіла.
У другому випадку, з коробкообразний тілом, при вказівці параметрів треба вибрати нерухому площину зазначенням.

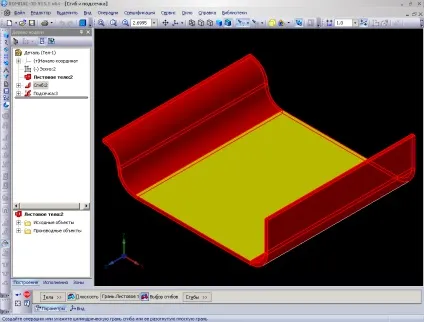

Мал. 5 Вказівка нерухомою площині коробки.
На кресленні розгортку можна виконати старим дідівським способом по середній лінії, додатковим побудов і розрахунками, а можна використовувати створення образу і вставка розгортки.
Мал. 6 Створення виду розгортки в кресленні.
Потім в кресленні залишається тільки образмеріть створену автоматично розгортку.

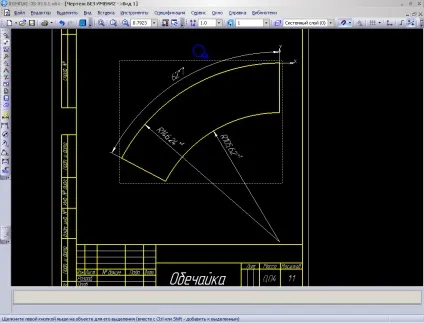

Мал. 7 Розгортка на кресленні.
У третьому прикладі покажу приклад побудови розгортки за допомогою прикладної бібліотеки. Відкривши менеджер бібліотек треба активувати «Бібліотеку побудови розгорток з бібліотеки« Обладнання ». Установивши усі параметри деталі листового тіла і закінчивши операцію створенням,
Мал. 8 Бібліотека побудови розгорток.
КОМПАС 3D автоматично побудує креслення з розгорткою

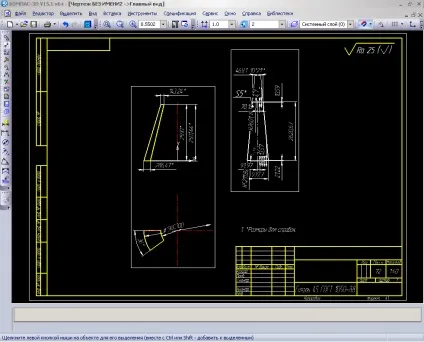

Мал. 9 Креслення деталі з бібліотеки побудови розгорток.
і модель деталі.
Мал. 10 Модель створена бібліотекою побудови розгорток.
