Пошкодження матриці або тачскрін цього планшета швидше за все Вам не загрожує, бо як вони захищені склом Gorilla Glass. Також всередині цього планшета багато складових частин, які з'єднані шлейфами, тому глючить і барахлити Galaxy Tab2 може через порушення контактів. Отже, приступимо.

Розбирання Samsung Galaxy Tab2

Задня кришка кріпиться на безлічі засувок. Їх розташування показано на фото.

Найкраще для звільнення засувок використовувати спеціальний пластиковий інструмент, медіатор або навіть кредитну картку. Починаємо процедуру з боку кнопки включення планшета і рухаємося по стрілках як на фото.

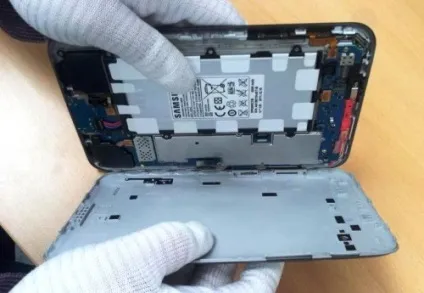

Як тільки кришка піддалася. далі можна працювати без інструменту. Сили людських пальців зазвичай вистачає на планшетні засувки від Samsung.

Задню кришку нашого планшетіка знімаємо, звільняючи останні засувки.

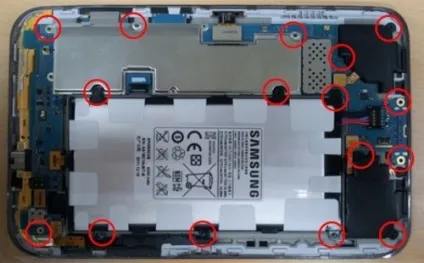

Тепер залишилося викрутити 16 гвинтів за допомогою маленької хрестової викрутки. Гвинтики обведені на фото червоним.

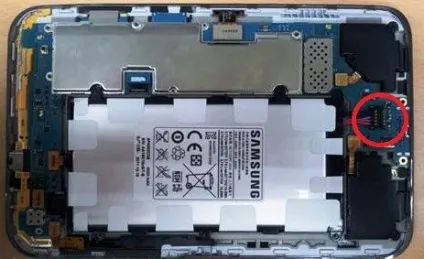

Щоб зняти акумулятор. необхідно його від'єднати від плати. Взагалі кажучи, це краще робити з самого початку, тому як металеві гвинтики люблять падати прямо на плату і палити електроніку.

Тепер знімаємо динаміки. акуратно від'єднавши попередньо їх шлейфи також пластиковою лопаткою.

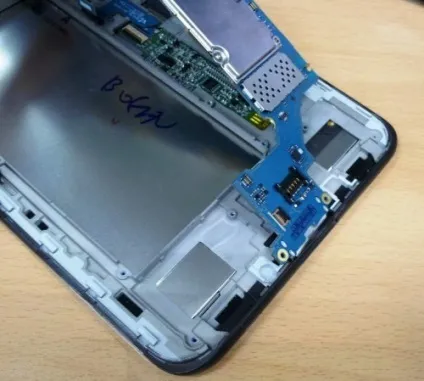

Саму плату потрібно знімати. звільняючи її з пазів в нижній частині планшета.

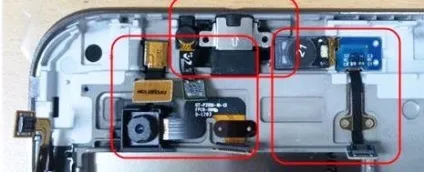

Тепер можна замінити запасні частини або почистити роз'єми ізопропіловий спирт. якщо на них спостерігається окисел або потемніння. Щоб зняти роз'єм для навушників, треба відкрутити два гвинти хрестової викруткою і зняти шлейф.

Якщо потрібно, знімаємо бічні кнопки регулювання гучності.

Ваш Майстер Пайки.
