Розбирання об’єктива sony 50

Після півтора року використання «півгривні» Sony 50 / 1.8 з'явилася проблема - автофокус зупинявся на позначці 34-45см, якщо відключити автофокус і крутити руками, то відчувається опору, зі звуком хрускоту, як раз на 34-45см. Пару днів дізнавався де можна почистити об'єктив у нас в Уфі, в результаті, вирішив ризикнути розібрати і почистити самостійно, так як ціна чистки об'єктиву коливалася від 1000-1500 руб, а це чверть вартості нового об'єктива. Те, що в об'єктив потрапив пісок було для мене зовсім не дивно, адже об'єктив побував і на піщаному узбережжі і в пилову бурю встиг потрапити.

Що потрібно для розбирання?

Для розбирання потрібно:

набір «вартових» викруток. такий набір продається в кожному магазині електроніці, ціна від 150руб. і вище
пінцет. для витягування болтиков і шлейфів, хоча якщо пальці у вас «ніжні» і викрутки з магнітною головкою, то може не знадобиться
балон стисненого повітря. для очищення нутрощів об'єктив від забруднень / пилу / піску.
акуратність. в магазині не купити, з ебея чи не замовити. Не давайте себе відволікати і не поспішайте, деякі деталі тендітні, а скла лінз можна подряпати.

розбирання об'єктива

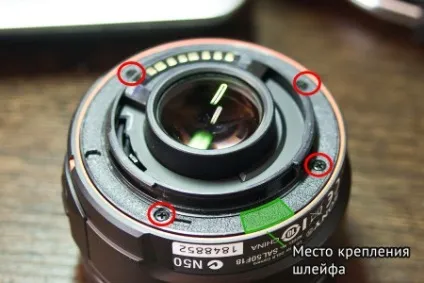

Беремо об'єктив і знімаємо з нього задню кришку, важіль автофокусу я перевів в положення MF. щоб було зручніше крутити кільце автофокусу при потребі. І відразу крутимо фокус в положення при якому задня лінза випирає на максимальну відстань. Кладемо об'єктив на тверду поверхню (стіл), задньою частиною до себе і відкручуємо перші 4 гвинта, як показано на фото. Після того як відкрутили гвинти, обережно знімаємо кришку, щоб не пошкодити шлейф, розташування якого теж вказано.

Гвинти відкрутити, шлейф не порвати

З відкритою кришкою буде виглядати наступним чином:

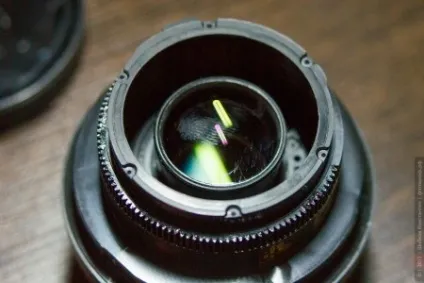

Вид з відкритою кришкою

Обережно послаблюємо зажим який зміцнює шлейф до плати, і остаточно знімаємо кришку.

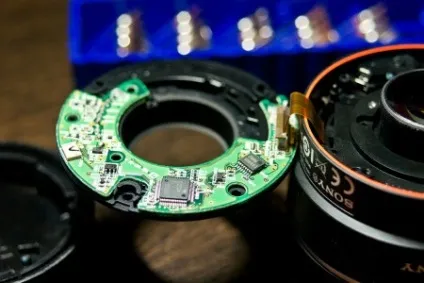

SONY 50 / 1.8 Хвостик шлейфу, після від'єднання задньої плати

Продовжуємо далі розбирати об'єктив, нам необхідно зняти зовнішній «кожух». Перед відкручування болтів обережно зніміть привід діафргагми, його переплутати ні з чим не можна, пофарбований на фотографії в зелений колір. Якщо цього зробити не вдалося, то можете повторити спробу після відкручування болтів. Необхідні болтики вказані на фотографії нижче:

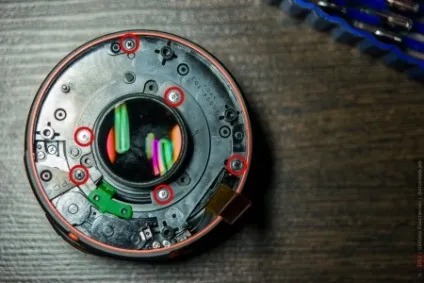

Розташування болтів і приводу діафрагми

Переходимо до наступного етапу - знімаємо «кожух». Робити це треба теж дуже обережно. Мною ця дія була таким чином - прокричав за годинниковою стрілкою «кожух» я витягав його на себе. Будьте уважні, якщо при повороті або витягуванні ви відчуєте опір - Не застосовуйте силу надмірно, уважно подивіться, раптом вам щось заважає. Можливо буде потрібно повернути кільце фокусування або рівномірно витягати. Причина по якій необхідно бути обережними це «вусики» -контакти управління фокусуванням, вони дуже ніжні і їх досить легко пошкодити, особливо при складанні об'єктива.

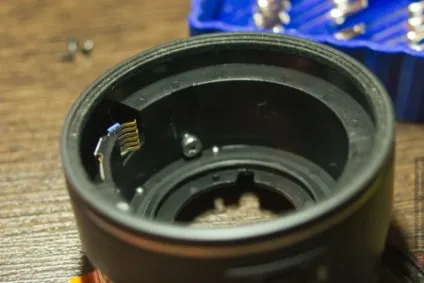

На останній фотографії зліва видно злощасні вусики, які намагайтеся не пом'яти. Знявши кожух, ми підібралися до нашої мети - різьблення призводить кільце фокусування в дію, в яку і потрапив пісок / пил або інші забруднення. Без кожуха то що залишилося від об'єктива виглядає так (поки розбирав - заляпали лінзу пальцем, але ви то так не зробите? :))

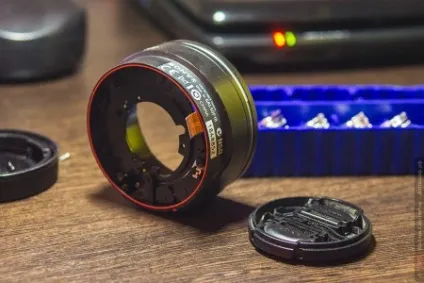

Оголений об'єктив SONY 50mm

Висунута лінза і одягнений привід діафрагми

Вид в профіль, видно доріжки по якому ходять «вусики» -контакти для правління автофокусом.

Надивившись на розібраний об'єктив, озброюємось балоном з стисненим повітрям і продуваємо різьблення по якій ходить лінза, перевіряємо її хід, повинен бути плавним і не спотикатися ні за що.

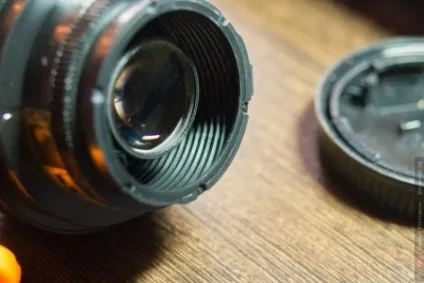

Вид на різьбу автофокусу готову до очищення

збірка об'єктива

Збірка об'єктива відбувається в зворотній послідовності, нічого страшного в зборі немає. Є тільки два нюанси, які вимагають особливої акуратності і витримки:

Одягаємо кожух з «вусиками» дуже акуратно, мега акуратно. Одягаємо вкручуючи на золоті доріжки. Слідкуйте за кожним своїм рухом. При складанні об'єктива мною, я трохи накосячілі. При першій спробі зігнув сильно все вусики, так що синя склейка відвалилася, я взяв голку і повернув вусики-контакти на своє місце і обережно одягнув кожух. Сподіваюся у вас вийде з першого разу.
Трохи може вам попсувати нерви привід діафрагми, треба вушком потрапити в тримач. Нічого зламати там начебто не можна, а попсувати нерви скільки душі завгодно.

Решта дії по збірці не викликають проблем. Вдалим вам розборок і зборок, а також чистих об'єктивів щоб не довелося нічого розбирати.

Якщо вам допомогла дана інструкція - я дуже радий!
